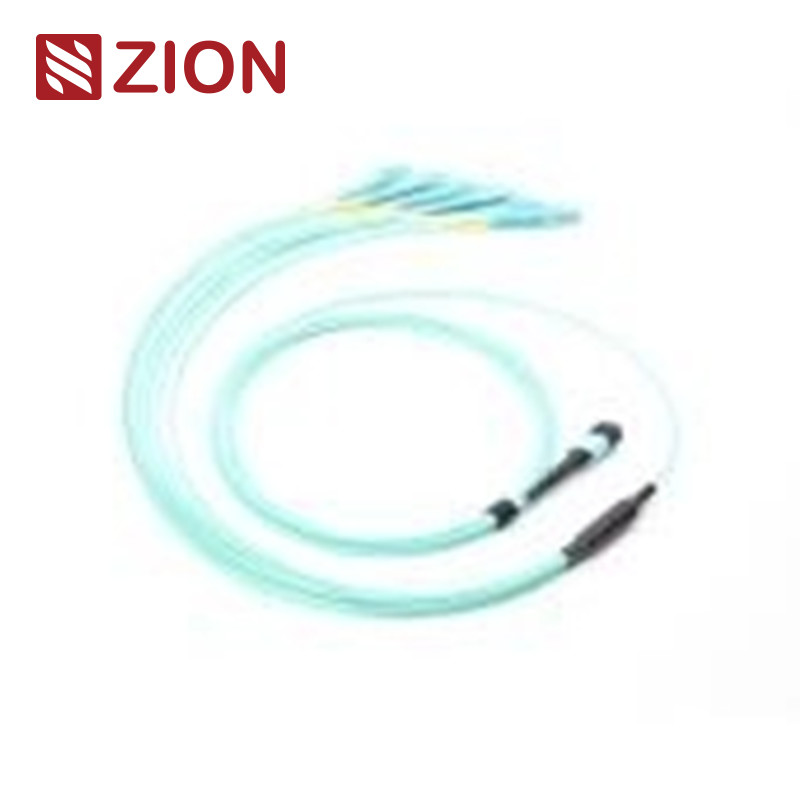

12 włókien MPO do LC OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka kabli

Kod Ziona i opis

Kod Zion: ZCM11A27HAAX

Opis:

W sprawieZCM11A27HAAXjest12F MPO OM3 MPO-LC 2,0 mm kabl optyczny MPO-LC, specjalnie zaprojektowane do danych o dużej gęstości

zastosowania w centrach, połączenia światłowodowe do budynków i połączenia wewnętrzne w sprzęcie nadajnika optycznego (np. 40G, 100G QSFP+).

Kluczowe cechy:

• MPO (Multi-Fiber Push On)Złącze: Złącze światłowodowe o wysokiej gęstości, powszechnie stosowane w centrach danych i sieciach światłowodowych.
• Konfiguracja włókna: 12 włókien MPO do 6 LC duplex (6xLC uniboot; 12 LC simplex)
• WydajnośćOptymalizowane dla:40G QSFP+ PLR4 do 10G SFP+ LRbezpośrednie połączenia, umożliwiające wydajne przesyłanie danych przy minimalnym okablowaniu i zmniejszające bałagan w środowiskach o dużej gęstości.
• Projektowanie kabli: Kable o prostym pasie, zaprojektowane w celu oszczędności miejsca i łatwego zarządzania kablami w centrach danych.
• Wnioski: Idealny do zastosowań 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i 10/40/100G w centrach danych o wysokiej gęstości.

Standardy przemysłowe łączników:

• MPO SingleMode: IEC 61754-7 (SM APC: zielone złącza + czarny przycisk dla MPO ze standardową stratą, SM APC: żółte złącza + czarny przycisk dla MPO ze super niską stratą)
• MPO Multimode: IEC 61754-7 (OM1 i OM2 PC: Beżowe złącza + czarny but dla MPO o standardowej stratze, OM3 i OM4 PC: Aqua złącza + czarny but)
• Pozostałe złącza: SC, LC, FC, ST i E2000, wszystkie spełniające odpowiednie normy przemysłowe (np. TIA/EIA, FOCIS3, GR-326).

Specyfikacje optyczne:

• Strata wstawienia (MPO):
  • Strata standardowa: ≤ 0,75 dB (maksymalnie), ≤ 0,50 dB (typowo)
  • Bardzo niskie straty: ≤0,35 dB (maksymalnie), ≤0,20 dB (typowo)
• Strata wstawienia (LC/SC/FC/ST): ≤ 0,3 dB
• Wynagrodzenie z tytułu straty (MPO): ≥ 60 dB (w przypadku modułu pojedynczego z polerowaniem APC o temperaturze 8 stopni)
• Wynagrodzenie z tytułu ryzyka związanego z ryzykiem: APC ≥ 60 dB, UPC ≥ 50 dB
• Trwałość: < 0,3 dB typowa zmiana po 200 parzeniach, 500 cyklach wprowadzenia i ciągnięcia z IL < 0,5 dB
• Wytrzymałość na rozciąganie: > 70N
• Temperatura pracy: -40°C do +85°C

Charakterystyka:

• Niska utrata wstawieniaZapewnia minimalną degradację sygnału.
• Wysoka strata zwrotu: Zapewnia wyższą wydajność poprzez zmniejszenie odbicia.
• Podłączacz wielowłonkowy oparty na MT: Dostępne w konfiguracjach 4, 8, 12 i 24 włókna do końcowania masy.
• Wybory kablech wytrzymałych: Dostępne w okrągłych, owalnych i gołych przewody taśmowe, które zostały zaprojektowane do obsługi środowisk o wysokiej gęstości.
• Domy z kodem koloru: Dostępne do różnicowania typu włókna, rodzaju polski i klasy złącza.
• Powtarzalność i wymiana: Niezawodna i spójna wydajność.

Zalety kabli MTP/MPO:

• Wysoka jakość: Fabrycznie przygotowane, przetestowane i pakowane z raportami z badań w celu zapewnienia jakości.
• Oszczędność przestrzeni: Mniejsze średnice zmniejszają objętość kabli i poprawiają klimatyzację w centrach danych.
• Oszczędność czasu: Zaprojektowanie typu plug-and-play skraca czas montażu, umożliwiając natychmiastowe użycie.

Zastosowanie:

• Centrum danych: zoptymalizowane do płatków włókien o wysokiej gęstości, umożliwiające szybkie i wydajne połączenia między sprzętem o wysokiej prędkości, takim jak porty QSFP+ i SFP+.
• Włókno optyczne do budynkuWspiera rozmieszczanie światła światłowodowego dla połączeń między budynkami.
• Połączenia urządzeń wewnętrznych: Używane w urządzeniach optycznych do połączeń wewnętrznych w sprzęcie sieciowym.

Zasady nadawania nazw i informacje dotyczące potwierdzenia zamówienia:

Gorące kabły napędowe MPO-LC

• 7236037 ZCM11A12HIAX: : 8F MPO SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236038 ZCM11A22HIAX: : 12F MPO SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236039 ZCM11A52HIAX: : 24F MPO SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236046 ZCM21A12HIAX: : 8F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236047 ZCM21A22HIAX: : 12F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236048 ZCM21A52HIAX: : 24F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

Kanał włókna łącznikowego

Trzy metody łączenia pomagają zachować właściwą polaryzację MTP/MPO

MPO ¢12 x LC Struktura prostokątna - typ 1

MPO ¢6 x LC Duplex konstrukcja-typ 2-typ A

MPO ¢6 x LC Duplex konstrukcja-typ 2-typ B

MPO ¢ Polarność dla MPO ¢6 x Uniboot LC structure-Type 3

Szczegóły dotyczące materiału

Opakowanie

Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.

Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

Opakowanie może być dostosowane.

Usługa OEM/ODM dla Ciebie

• Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
• Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłki
• Różny poziom jakości.
