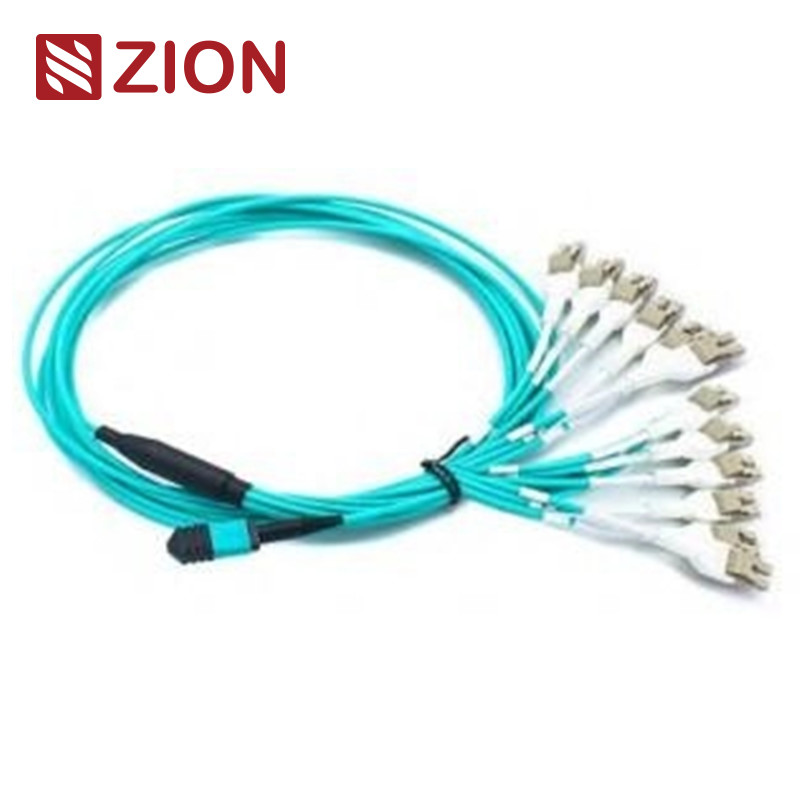

24F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
Kod Ziona i opis
Kod Ziona:ZCM11A57HAAX
Opis:24F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
łącznik MPO to rodzaj łącznika światłowodowego.System wstępnego połączenia światłowodowego o wysokiej gęstości MPO jest obecnie stosowany głównie w środowiskach o wysokiej gęstości w centrach danych., stosowanie światłowodu w budynku i wewnętrzne połączenia wewnątrz urządzeń nadajnika optycznego, takich jak urządzenie optyczne, 40G, 100G, QSFP +.
Typy złączy MPO są rozróżniane zgodnie z regulaminem IEC 61754-7: liczby rdzenia (numer szeregu), głowica męska (mężczyzna, kobieta), biegunowość (PC lub APC).
24 jądra MPO Kobieta do 12 LC Duplex (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST Kable z prostym pasem kończą się z konektorem MPO i LC/SC/FC/ST na obu końcach.
24 sztuk (12 sztuk dla LC uniboot; 24 sztuk dla LC Simplex) kable fanout są zoptymalizowane dla 40G QSFP+ PLR4 do 10G SFP+ LR optyki bezpośredniego połączenia i wysokiej gęstości aplikacji centrum danych. mają taką samą długość.Specjalnie zaprojektowany do płatków wysokiej gęstości w centrach danych, które potrzebują oszczędności miejsca i zmniejszyć problemy z zarządzaniem kablami..
24F MPO- LC/SC/FC/ST Kable z prądem prostym zaprojektowane do 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 i centrów danych o wysokiej gęstości.Jest zoptymalizowany do zastosowań w centrach danych o wysokiej gęstości 10/40/100G. Ten kabel 24 Fiber harness służy do podłączenia (12) SFP+ do panelu adaptera MPO i tułowia MPO.
Złącza Standardy przemysłowe
MPO SingleModeOdnośnik:IEC 61754-7
MPO SingleModeSzczegóły o mieszkaniu:SM APC: zielone złącza + czarny but (standard Loss MPO)
SM APC: Żółte złącza+czarny but (Super Low Loss MPO)
MPO MultimodeOdnośnik:IEC 61754-7
MPO MultimodeSzczegóły o mieszkaniu:OM1&OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
OM3&OM4 PC: łączniki Aqua+czarny but (Standard&Super MPO niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa strata MPO)
- Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G IEEE 802.3
Pozostałe złącza ◄ Standardy przemysłowe
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 i JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 i JIS C5973 itd.
- E2000: IEC61754-15
Dostępne do:
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Specyfikacje optyczne
- Utrata wstawienia (MPO) (IEC 61300-3-34) Jednorazowy tryb (polerowany o 8-stopniowej temperaturze APC):Strata standardowa:≤ 0,75dB (maksymalnie), ≤ 0,50dB (typowo) Bardzo niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)
- Utrata wstawienia (MPO) (IEC 61300-3-34)Multimodowy (PC)Poleryka płaska):Strata standardowa:≤ 0,6 dB (max), ≤ 0,50 dB (typowy) Bardzo niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)
- Utrata wstawienia (LC/SC/FC/ST) ((IEC 61300-3-6) Jednorazowy tryb (polerowany w 8-stopniowym układzie APC):≤ 0,3 dB
- Utrata wstawienia (LC/SC/FC/ST) ((IEC 61300-3-6) Multimod (PC Flat Polish):≤ 0,3 dB
- TrwałośćPojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):<0,3 dB typowa zmiana (200 parzeń)
- Wytrzymałość na rozciąganiePojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):> 70N
- Temperatura pracyPojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):-40°C do +85°C
Cechy
- Niska strata wstawienia, wysoka strata zwrotu
- MT-based Multi-Fiber Connector, 4,8Złącza i zestawy z łącznikami światłowodowymi 12, 24
- Ekonomiczne rozwiązanie dla masowego likwidacji włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
- Dostępne opcje zaokrąglonego kable, owalnego kable i gołej wstążki
- Kodowane barwami obudowy dostępne do odróżnienia rodzaju włókna, rodzaju lakieru i/lub rodzaju złącza
- Dobry pod względem powtarzalności i wymiany
Zalety MTP/MPO Patch cable/trunk cable zazwyczaj obejmują
- Wysokiej jakości kable MTP / MPO Patch / kabły trunkowe są przedterminowane w fabryce, testowane i pakowane wraz z raportami z badań.
- Zmniejszenie objętości kabli MTP/MPO Kable patch/kable trunkowe mają bardzo małą średnicę, co zmniejsza objętość kabli i poprawia warunki klimatyzacji w centrach danych
- Oszczędność czasu ✓ Dzięki specjalnej konstrukcji plug and play, MTP / MPO Patch kabli / kabli trunkowych można włączyć i natychmiast podłączyć.
Zastosowanie
24F MPO- LC/SC/FC/ST Kable z prądem prostym zaprojektowane do 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 i centrów danych o wysokiej gęstości.Jest zoptymalizowany do zastosowań w centrach danych o wysokiej gęstości 10/40/100G. Ten kabel 24 Fiber harness służy do podłączenia (12) SFP+ do panelu adaptera MPO i tułowia MPO.
Wszystkie złącza MPO OMC są z marki Senko/Nissin/Sumitomo.
- Aplikacja Data Center z środowiskiem o wysokiej gęstości
- Włókno optyczne do budynku
- Zastosowanie wewnętrznych złączy w sprzęcie włóknistym.
Zasady nadawania nazw i informacje dotyczące potwierdzenia zamówienia:
Gorące kabły napędowe MPO-LC
- 7236037 ZCM11A12HIAX::8F MPO SM Włóknooptyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236038 ZCM11A22HIAX: 12F MPO SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236039 ZCM11A52HIAX: 24F MPO SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236041 ZCM11A27HAAX: 12F MPO OM3 Włóknooptyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236046 ZCM21A12HIAX: 8F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236047 ZCM21A22HIAX: 12F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236048 ZCM21A52HIAX: 24F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236050 ZCM21A27HAAX: 12F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236051 ZCM21A57HAAX: 24F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
- 7236053 ZCM21A28HMAX: 12F MTP OM4 MPO-LC 2,0 mm Kable z włóknem optycznym
- 7236054 ZCM21A58HMAX: 24F MTP OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
Kanał włókna łącznikowego
Trzy metody łączenia pomagają zachować właściwą polaryzację MTP/MPO
MPO ¢24 x LC Struktura prostokątna - typ 1
MPO ¢12 x LC Duplex konstrukcja-typ 2-typ A
MPO ¢12 x LC Duplex konstrukcja typu 2-typ B
MPO ¢12 x LC Duplex-Struktura typu 2-Typu C
W przypadku, gdy urządzenie jest w stanie wykonywać określone czynności, należy określić, w jaki sposób należy wykonywać te czynności.
Szczegóły dotyczące materiału
Opakowanie
Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.
Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
Opakowanie może być dostosowane.
Usługa OEM/ODM dla Ciebie
- Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
- Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłki
- Różny poziom jakości.
