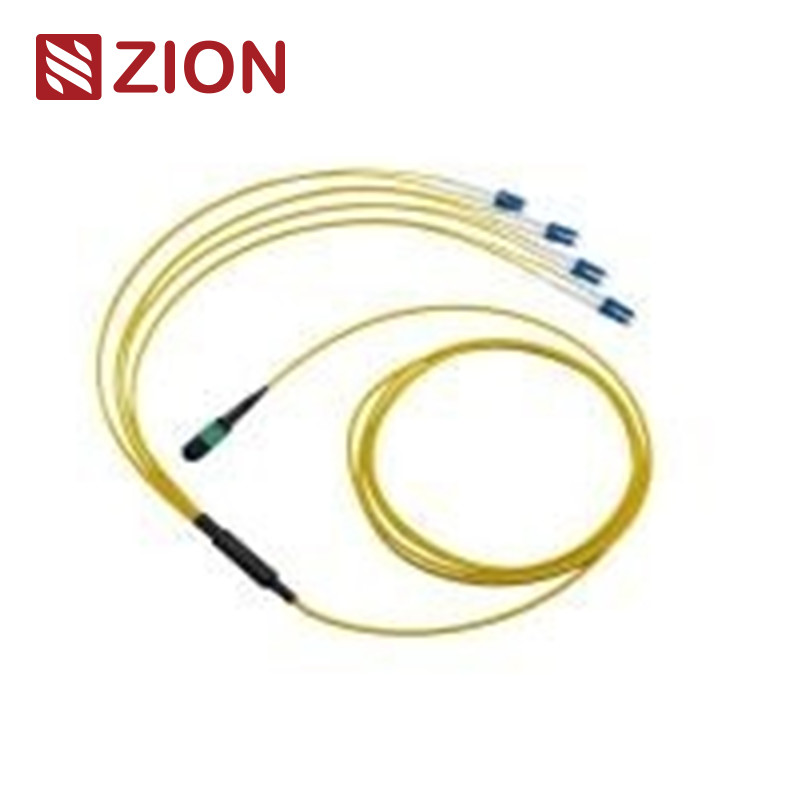

8-włóknowy kabel światłowodowy jednomodowy MTP do LC
8-włóknowe, proste kable wiązkowe MTP do LC o dużej gęstości, przeznaczone do zastosowań w centrach danych i łączności z optycznymi urządzeniami nadawczo-odbiorczymi.
Informacje o produkcie Zion
Kod Syjonu:ZCM21A12HIAX
Opis:Kable światłowodowe 8F MTP SM MTP-LC 2,0 mm z wiązką prostą
Złącze MTP (Multi-Fiber Push On) to wielordzeniowy system złączy światłowodowych o dużej gęstości, stosowany głównie w środowiskach centrów danych, zastosowaniach światłowodowych w budynku i połączeniach wewnętrznych w optycznych urządzeniach nadawczo-odbiorczych obsługujących technologie 40G, 100G i QSFP+.
Dane techniczne złącza
Złącza jednomodowe MTP
Norma referencyjna:EIA/TIA-604-5
Szczegóły obudowy:
• SM APC: zielone złącza + czarna osłona (Standard Loss MTP)
• SM APC: żółte złącza + czarna osłona (Super Low Loss MTP)
Złącza wielomodowe MTP
Norma referencyjna:EIA/TIA-604-5
Szczegóły obudowy:
• OM1 i OM2 PC: złącza beżowe + czarna osłona
• OM3 i OM4 PC: złącza Aqua + czarna osłona
• OM3 i OM4 PC: złącza Heather Violet + czarna osłona
Standardy zgodności
- Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5).
- Okablowanie strukturalne zgodne z TIA-568-C
- Zgodność ze standardem Fibre Channel 10G
- 40G i 100G IEEE 802.3
Dodatkowe standardy złączy
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 i JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 i JIS C5973
- E2000: IEC61754-15
Dostępne konfiguracje
Dostępne dla włókien jednomodowych G657A1, G657A2/B2, G657B3 i wielomodowych OM1, OM2, OM3, OM4, OM5 z kombinacjami złączy MTP do LC, SC, FC, ST i E2000.
Specyfikacje wydajności optycznej
| Parametr |
Jednomodowy (APC) |
Wielomodowy (PC) |
| Tłumienie wtrąceniowe (MPO) |
Standard: ≤0,75dB (maks.), ≤0,50dB (typowo)
Bardzo niski: ≤0,35dB (maks.), ≤0,20dB (typowo) |
Standard: ≤0,6dB (maks.), ≤0,50dB (typowo)
Bardzo niski: ≤0,35dB (maks.), ≤0,20dB (typowo) |
| Tłumienie wtrąceniowe (LC/SC/FC/ST) |
≤0,3dB |
≤0,3dB |
| Strata zwrotu (MPO) |
≥60dB |
≥25dB |
| Strata powrotna (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
≥35dB |
Specyfikacje mechaniczne
- Trwałość: typowa zmiana <0,3dB (200 kryć)
- Zamienność: ≤0,2dB
- Test wstawiania i wyciągania: 500 razy, IL <0,5 dB
- Wytrzymałość na rozciąganie: >70N
- Czasy wtyczek: >600
- Temperatura pracy: -40°C do +85°C
Kluczowe funkcje
- Niska strata wtrąceniowa, wysoka wydajność strat powrotnych
- Złącze wielowłóknowe oparte na MT z 4, 8, 12 i 24 zakończeniami włókien
- Ekonomiczne rozwiązanie do masowego zakończenia światłowodu
- Zaprojektowany do zastosowań SM i MM o niskiej i standardowej stracie
- Opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
- Obudowy oznaczone kolorami dla łatwej identyfikacji typu światłowodu
- Doskonała powtarzalność i wymienność
Aplikacje
Zoptymalizowany pod kątem zastosowań w centrach danych o dużej gęstości 10/40/100G, w tym łączności 40G LR4 PSM, 40GBASE-SR4 i 40G QSFP+ PLR4. Idealny do bezpośrednich połączeń pomiędzy portami QSFP+ i (4) SFP+ bez pośrednich paneli krosowych.
Metody połączenia
MTP - 8 x LC Simplex Struktura (Typ 1)
MTP - 4 x LC Duplex Struktura (Typ 2)
MTP - 4 x Struktura Uniboot LC (typ 3)
Popularne modele kabli MTP-LC
Zion Communication oferuje szeroką gamę prostych kabli MTP-LC, w tym warianty jednomodowe i wielomodowe w konfiguracjach 8F, 12F i 24F z różnymi typami włókien (SM, OM3, OM4).
Opakowanie
Standardowe opakowanie ochronne z etykietą OMC. Dostępne w wielu rozmiarach kartonów (34×22×15 cm, 44×34×24 cm, 54×39×34 cm) z możliwością dostosowania opcji pakowania.
Usługi OEM/ODM
- Niestandardowe kolory kabli, nadruki i materiały osłon
- Etykiety OEM, pierścienie identyfikacyjne i etykiety na kable
- Niestandardowe opakowania i oznaczenia wysyłkowe
- Dostępne różne poziomy jakości
