Kod Ziona i opis
Kodeks SyjonuWymóg: ZCM21A22HIAX

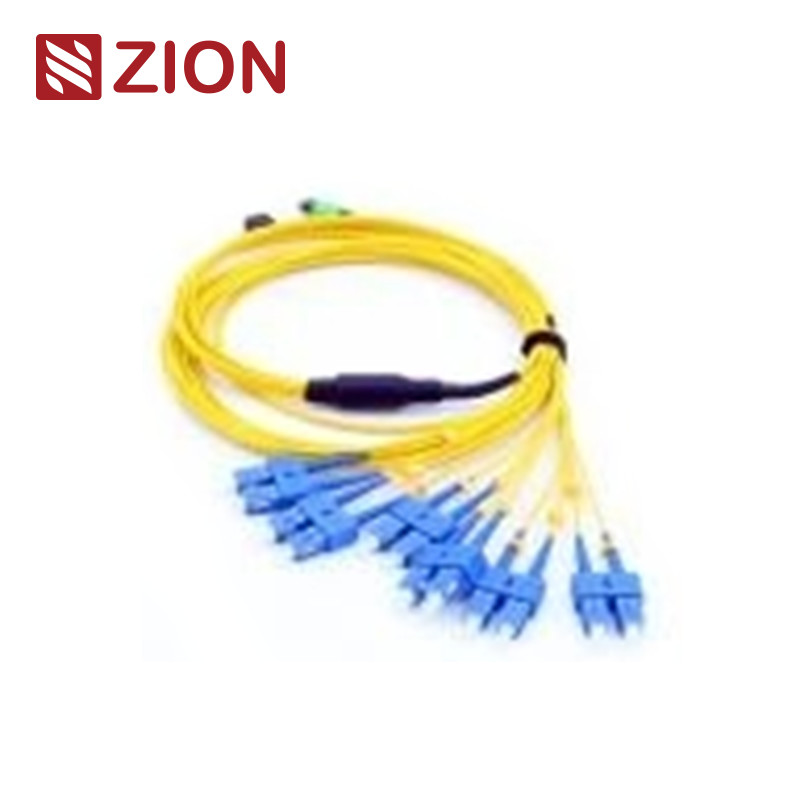

Opis Syjonu: 12F MTP SM Włókno optyczne MTP-LC 2,0 mm Kable z napędem prostym
Złącze MTP to rodzaj złącza światłowodowego.System wstępnego połączenia światłowodowego o wysokiej gęstości MTP jest obecnie wykorzystywany głównie w środowiskach o wysokiej gęstości w centrach danych., stosowanie światłowodu w budynku i wewnętrzne połączenia wewnątrz urządzeń nadajnika optycznego, takich jak urządzenie optyczne, 40G, 100G, QSFP +.
Typy złączy MTP są rozróżniane zgodnie z przepisami EIA/TIA-604-5: liczby rdzenia (numer szeregu), głowica męska (mężczyzna, kobieta), biegunowość (PC lub APC).
12 rdzeni MTP do 6 LC Duplex (( 6xLC uniboot;12 LC Simplex) Kable z napędem prostym. MTP- LC/SC/FC/ST Kable z napędem prostym są zakończone z konektorem MTP i LC/SC/FC/ST na obu końcach.12 sztuk (6 sztuk dla LC uniboot;12 LC Simplex) kable fanout są zoptymalizowane dla 40G QSFP+ PLR4 do 10G SFP+ LR optyki bezpośredniego połączenia i aplikacji o wysokiej gęstości centrum danych. mają taką samą długość.Specjalnie zaprojektowany do płatków wysokiej gęstości w centrach danych, które potrzebują oszczędności miejsca i zmniejszyć problemy z zarządzaniem kablami..
12F MTP- LC/SC/FC/ST Kable z prostym pasem przeznaczone do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o wysokiej gęstości.
Połączenia Standard przemysłowy
MPO SingleModeOdnośnik:EIA/TIA-604-5
MPO SingleModeSzczegóły o mieszkaniu:SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
SM APC: Żółte złącza+czarny but (MTP z bardzo niską stratą)
MPO MultimodeOdnośnik:EIA/TIA-604-5
MPO MultimodeSzczegóły o mieszkaniu:OM1&OM2 PC: Beżowe złącza + czarny but (MTP ze standardową stratą)
OM3&OM4 PC: łączniki Aqua+czarny but (standard&Super MTP niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa utrata MTP)
- Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G IEEE 802.3
Specyfikacje optyczne
Strata wstawienia (MPO) ((IEC 61300-3-34)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):Strata standardowa:≤ 0,75dB (maksymalnie), ≤ 0,50dB (typowo); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)
Strata wstawienia (MPO) (IEC 61300-3-34)Multimodowy (PC)Poleryka płaska):Strata standardowa:≤ 0,6 dB (max), ≤ 0,50 dB (typowy); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)
Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC):≤ 0,3 dB
Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimodowy (PC Flat Polish):≤ 0,3 dB
Wynagrodzenie z tytułu straty (MPO)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):≥ 60 dB(8 stopni polerowania)
Wynagrodzenie z tytułu straty (MPO)Multimodowy (PC)Poleryka płaska):≥ 25 dB
Wynagrodzenie straty (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Wynagrodzenie straty (LC/SC/FC/ST):≥ 35 dB
Trwałość:<0,3 dB typowa zmiana (200 parzeń)
Wymienność : ≤ 0,2 dB
Badanie wprowadzenia i wyciągania:Powyżej 600 razy, IL<0.5 dB
Wytrzymałość na rozciąganie:> 70N
Czas włączenia:> 600
Temperatura pracyPozycja pojedyncza (APC):-40°C do +85°C
Cechy
- Niska strata wstawienia, wysoka strata zwrotu
- MT-based Multi-Fiber Connector, 4,8Złącza i zestawy z łącznikami światłowodowymi 12, 24
- Ekonomiczne rozwiązanie dla masowego likwidacji włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
- Dostępne opcje zaokrąglonego kable, owalnego kable i gołej wstążki
- Kodowane barwami obudowy dostępne do odróżnienia rodzaju włókna, rodzaju lakieru i/lub rodzaju złącza
- Dobry pod względem powtarzalności i wymiany
Zastosowanie
12F MPO- LC/SC/FC/ST Kable o prostym pasie przeznaczone do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o wysokiej gęstości.
Wszystkie złącza MPO OMC są z marki Senko/Nissin/Sumitomo.
- Aplikacja Data Center z środowiskiem o wysokiej gęstości
- Włókno optyczne do budynku
- Zastosowanie wewnętrznych złączy w sprzęcie włóknistym.
Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.
Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
Opakowanie może być dostosowane.
