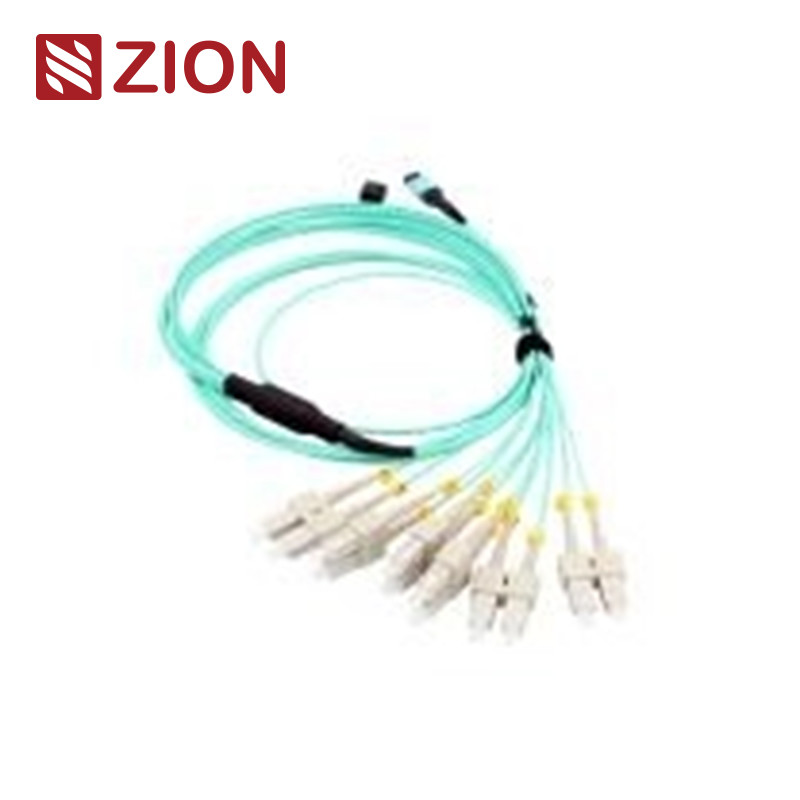

12F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Trwałość: <0,3dBtypowa zmiana, 200 kojarzeń Zachowalność: ≤0,2dB
Test wkładania i wyciągania: Powyżej 600 razy, IL <0,5dB Wytrzymałość na rozciąganie: >70N
Temperatura pracy (℃）: -40 do + 85°C
Podkreślić:

Wiązka światłowodowa 2

,

0 mm 12F

opis produktu

12F MTP OM3 Włóknooptyczne MTP-LC 2,0 mm Kable z napędem prostym
12F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 0
Informacje o produkcie Zion
Kod Ziona:ZCM21A27HAAX
Opis:12F MTP OM3 Włóknooptyczne MTP-LC 2,0 mm Kable z napędem prostym
Złącze MTP to wielowiatrowy złącze przenośne zaprojektowane do środowisk o wysokiej gęstości.i połączeń wewnętrznych w wyposażeniu nadajnika optycznego, takich jak 40G, 100G i urządzeń QSFP+.
Złącza MTP są klasyfikowane zgodnie z przepisami EIA/TIA-604-5 w oparciu o liczbę rdzeni, płeć (męski/męski) i biegunowość (PC lub APC).
Konfiguracja produktu
Ten 12-core MTP do 6 LC Duplex (6xLC uniboot; 12 LC Simplex) zestaw kabli z prostym pasem wyposażony jest w złącza MTP na jednym końcu i złącza LC na drugim.Kable fanout są zoptymalizowane dla 40G QSFP + PLR4 do 10G SFP + LR optyki bezpośredniego połączenia i wysokiej gęstości aplikacji centrum danych.
Standardy łączników
MPO SingleMode
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu:
  • SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
  • SM APC: żółte złącza + czarny but (MTP z bardzo niską stratą)
MPO Multimode
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu:
  • OM1 i OM2 PC: łączniki beżowe + czarny but (MTP ze standardową stratą)
  • OM3 i OM4 PC: złącza Aqua + czarny but (standard & Super Low Loss MTP)
  • OM3 i OM4 PC: Heather Violet konektory + czarny but (Standard Loss MTP)
Zgodne z:
  • Standardy IEC: IEC-61754-7; IEC61755
  • Telcordia GR-1435-CORE
  • JIS C5982; TIA-604-5 (FOCIS5)
  • Przewody strukturalne według TIA-568-C
  • Kompatybilny z kanałem światłowodowym 10G
  • 40G i 100G IEEE 802.3
Inne normy dotyczące złączy
  • SC: TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 i JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 i JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 i JIS C5973
  • E2000: IEC61754-15
Dostępne rodzaje włókien
  • G657A1, G657A2/B2, G657B3
  • OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125
Specyfikacje optyczne
ParametrySpecyfikacja
Strata wstawienia (MPO) w pojedynczym trybieStandardowe: ≤ 0,75 dB (max), ≤ 0,50 dB (typowe)
Super Niski: ≤ 0,35 dB (max), ≤ 0,20 dB (typowy)
Utrata wstawienia (MPO) multimoduStandardowe: ≤ 0,6 dB (max), ≤ 0,50 dB (typowe)
Super Niski: ≤ 0,35 dB (max), ≤ 0,20 dB (typowy)
Strata wstawienia (LC/SC/FC/ST) w trybie pojedynczym≤ 0,3 dB
Utrata wstawienia (LC/SC/FC/ST) multimodowa≤ 0,3 dB
Wynagrodzenie z tytułu straty zwrotu≥ 60 dB (8 stopni polerowania)
Wynik zwrotu (MPO) multimodu≥ 25 dB
Wynagrodzenie z tytułu ryzyka związanego z ryzykiemAPC ≥ 60 dB; UPC ≥ 50 dB; Multimode ≥ 35 dB
Trwałość<0,3 dB typowa zmiana (200 parzeń)
Wymienność≤ 0,2 dB
Badanie wprowadzenia i ciągnięcia500 razy, IL < 0,5 dB
Wytrzymałość na rozciąganie> 70N
Temperatura pracy-40°C do +85°C
Kluczowe cechy
  • Niska strata wstawienia, wysoka strata zwrotu
  • Złącze wielowiatrowe oparte na MT z końcami 4, 8, 12 i 24
  • Ekonomiczne rozwiązanie dla masowego likwidacji włókien
  • Wykorzystanie urządzeń, w tym urządzeń, które są przeznaczone do wykonywania operacji w celu uzyskania energii elektrycznej lub elektrycznej
  • Kable okrągłe o podłożach szorstkich, owalne i opcjonalne kable z gołą wstążką
  • Obudowy z kodem kolorowym w celu łatwej identyfikacji
  • Doskonała powtarzalność i wymiana
Zalety kabli MPO/MTP
  • Wysoka jakość:Wytwarzanie przed zakończeniem, badane i pakowane z raportami z badań
  • Oszczędność miejsca:Małe średnice zmniejszają objętość kabli i poprawiają przepływ powietrza
  • Wydajność czasowa:Projektowanie typu "plug and play" skraca czas instalacji
Wnioski
Zaprojektowany do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o wysokiej gęstości.
Główne obszary zastosowania:
  • Środowiska centrów danych o wysokiej gęstości
  • Instalacje światłowodowe do budynków
  • Połączenia wewnętrzne w urządzeniach światłowodowych
12F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 112F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 2
Reguły nawigacji i potwierdzenie kolejności
12F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 3
Produkty pokrewne
7236037 ZCM11A12HIA: 8F MPO SM Włóknooptyczne MPO-LC 2,0 mm kabły z napędem prostym
7236038 ZCM11A22HIA: 12F MPO SM Kable włókna optycznego MPO-LC 2,0 mm
7236039 ZCM11A52HIA: 24F MPO SM Włóknooptyczne MPO-LC 2,0 mm kabły z napędem prostym
7236040 ZCM11A17HAA: 8F MPO OM3 Kable MPO-LC 2,0 mm z włóknem optycznym
7236041 ZCM11A27HAA: 12F MPO OM3 Kable włókna optycznego MPO-LC 2,0 mm
7236042 ZCM11A57HAA: 24F MPO OM3 Kable włókna optycznego MPO-LC 2,0 mm
7236043 ZCM11A18HMA: 8F MPO OM4 Kable włókna optycznego MPO-LC 2,0 mm
7236044 ZCM11A28HMA: 12F MPO OM4 Kable włókna optycznego MPO-LC 2,0 mm
7236045 ZCM11A58HMA: 24F MPO OM4 Kable włókna optycznego MPO-LC 2,0 mm
7236046 ZCM21A12HIA: 8F MTP SM Kable światłowodowe MPO-LC 2,0 mm
7236047 ZCM21A22HIA: 12F MTP SM Kable włókna optycznego MPO-LC 2,0 mm
7236048 ZCM21A52HIA: 24F MTP SM Kable włókna optycznego MPO-LC 2,0 mm
7236049 ZCM21A17HAA: 8F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm
7236050 ZCM21A27HAA: 12F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm
7236051 ZCM21A57HAA: 24F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm
7236052 ZCM21A18HMA: 8F MTP OM4 Kable włókna optycznego MPO-LC 2,0 mm
Metody łączenia i polaryzacja
12F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 4
Trzy metody łączenia
12F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 512F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 612F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 712F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 8
Szczegóły dotyczące materiału
12F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 9
Opakowanie
Standardowe opakowania ochronne z etykietą OMC. Dostępne rozmiary kartonów: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm.
12F MTP OM3 Światłowód MTP-LC 2,0mm Prosty Kabel Rozgałęźny do 40G QSFP+ PLR4 10
Usługi OEM/ODM
  • Kolor kabla, drukowanie, materiał płaszcza, dostosowanie koloru złącza
  • Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe, pudełka, znaki wysyłki
  • Dostępne różne poziomy jakości
