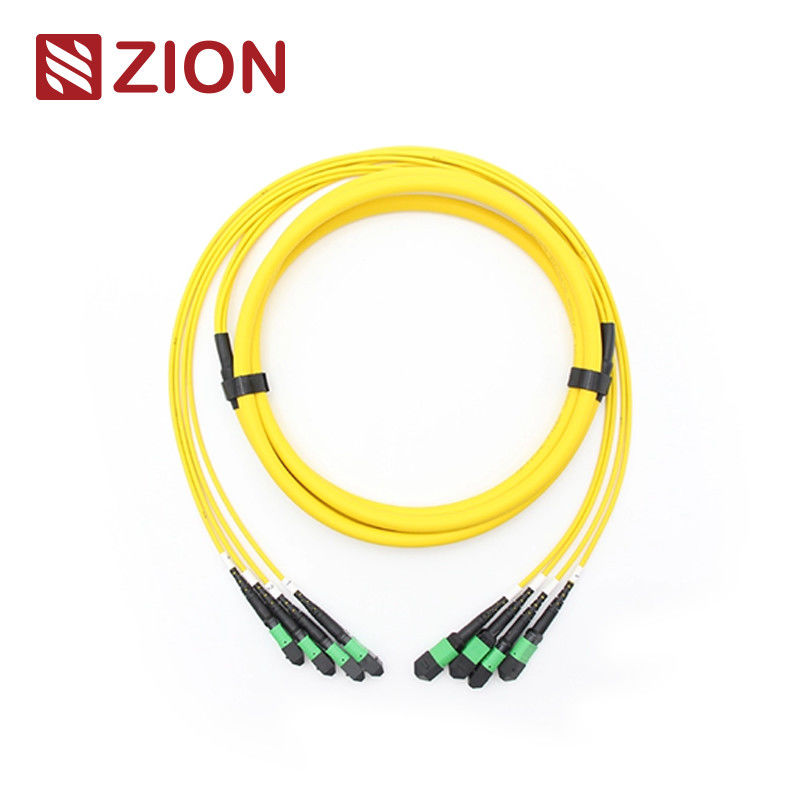

Kabel światłowodowy Turnk 48F (4x12) MPO SM

Połączenia Standard przemysłowy

MPO SingleModeOdnośnik:IEC 61754-7

MPO SingleModeSzczegóły o mieszkaniu:SM APC: zielone złącza + czarny but (standard Loss MPO)
SM APC: Żółte złącza+czarny but (Super Low Loss MPO)

MPO MultimodeOdnośnik:IEC 61754-7

MPO MultimodeSzczegóły o mieszkaniu:OM1&OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
OM3&OM4 PC: łączniki Aqua+czarny but (Standard&Super MPO niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa strata MPO)

• Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
• Kompatybilny z kanałem światłowodowym 10G
• 40G i 100G IEEE 802.3

Specyfikacje optyczne

Strata wstawienia (MPO) ((IEC 61300-3-34)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):Strata standardowa:≤ 0,75dB (maksymalnie), ≤ 0,50dB (typowo); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)

Strata wstawienia (MPO) (IEC 61300-3-34)Multimodowy (PC)Poleryka płaska):Strata standardowa:≤ 0,6 dB (max), ≤ 0,50 dB (typowy); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)

Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC):≤ 0,3 dB

Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimodowy (PC Flat Polish):≤ 0,3 dB

Wynagrodzenie z tytułu straty (MPO)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):≥ 60 dB(8 stopni polerowania)

Wynagrodzenie z tytułu straty (MPO)Multimodowy (PC)Poleryka płaska):≥ 25 dB

Wynagrodzenie straty (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Wynagrodzenie straty (LC/SC/FC/ST):≥ 35 dB

Trwałość:<0,3 dB typowa zmiana (200 parzeń)

Wymienność : ≤ 0,2 dB

Badanie wprowadzenia i wyciągania: 500 razy, IL<0.5 dB

Wytrzymałość na rozciąganie:> 70N

Temperatura pracyPozycja pojedyncza (APC):-40°C do +85°C

Cechy

• Niska strata wstawienia, wysoka strata zwrotu
• MT-based Multi-Fiber Connector, 4,8Złącza i zestawy z łącznikami światłowodowymi 12, 24
• Ekonomiczne rozwiązanie dla masowego likwidacji włókien
• Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
• Dostępne opcje zaokrąglonego kable, owalnego kable i gołej wstążki
• Kodowane barwami obudowy dostępne do odróżnienia rodzaju włókna, rodzaju lakieru i/lub rodzaju złącza
• Dobry pod względem powtarzalności i wymiany

Zastosowanie

12F MPO- LC/SC/FC/ST Kable o prostym pasie przeznaczone do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o wysokiej gęstości.
Wszystkie złącza MPO OMC są z marki Senko/Nissin/Sumitomo.

• Aplikacja Data Center z środowiskiem o wysokiej gęstości
• Włókno optyczne do budynku
• Zastosowanie wewnętrznych złączy w sprzęcie włóknistym.

Zasady nadawania nazw i informacje dotyczące potwierdzenia zamówienia:

Naciśnij kartę wyciągania dla Senko MPO

24F-144F MPO/MTP TRUNK CABLE

Produkty Materiały-kable

Kanał włókna łącznikowego

Uwaga: Kobietowy złącze musi być podłączone do męskiego typu złącza.

MPO-MPO 12F rysunek kablu trunkowego.

Długość całkowita ((L) ((m): długość tolerancji ((cm)
011040

Trzy metody łączenia pomagają zachować właściwą polaryzację MTP/MPO

Ponieważ 24F-144F MPO/MTP kabel główny łącza jednostki jest 12F MPO/MTP, więc ma taką samą biegunowość jak pojedynczy 12F
Kabel główny MPO/MTP.

Szczegóły dotyczące materiału

Gorący kabl MPO/MTP.

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM Włóknooptyczny Kabel Turnk
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Włókno optyczne
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Włókno optyczne
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM Włóknooptyczny Kabel Turnk
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Włóknooptyczny Kabel Turnk
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Włókno optyczne

Opakowanie

Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.

Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

Opakowanie może być dostosowane.

Usługa OEM/ODM dla Ciebie

• Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
• Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłki
• Różny poziom jakości.
