| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HELLOSIGNAL® OR OEM |
| Minimalne zamówienie: | 50 SZT |
| Szczegóły pakowania: | 10 sztuk/plastikowa torba |
| Czas dostawy: | Zwykle 25 dni po otrzymaniu wpłaty. |
| Zasady płatności: | T/T |
| Możliwość Supply: | bez limitu |
| Trwałość krycia (cykl): | ≥1000 | Maksymalna optyczna moc wejściowa (mw): | 200 |
|---|---|---|---|
| Tolerancja tłumienia (dB): | 2 do 10 dB: +/- 1 dB i 11 do 20 dB: +/- 10% dB | Wibracje Hz (2 godz.): | 10～55 |
| Temperatura pracy (℃）: | -5 ~ +85 | Temperatura przechowywania (℃）: | -40 ~ +75 |
| High Light: | Tłumik optyczny MPO,podłącz stały tłumik Mpo,tłumik Mpo o niskim tłumieniu wtrąceniowym |
||
1310-1550nm 2/3/5/7/10 dB SC LC FC ST/APC UPC Niskie straty wtrąceniowe Wysokie straty odbiciowe TŁUMIK OPTYCZNY
| Kodeks Syjonu | Opis Syjonu | |||||||

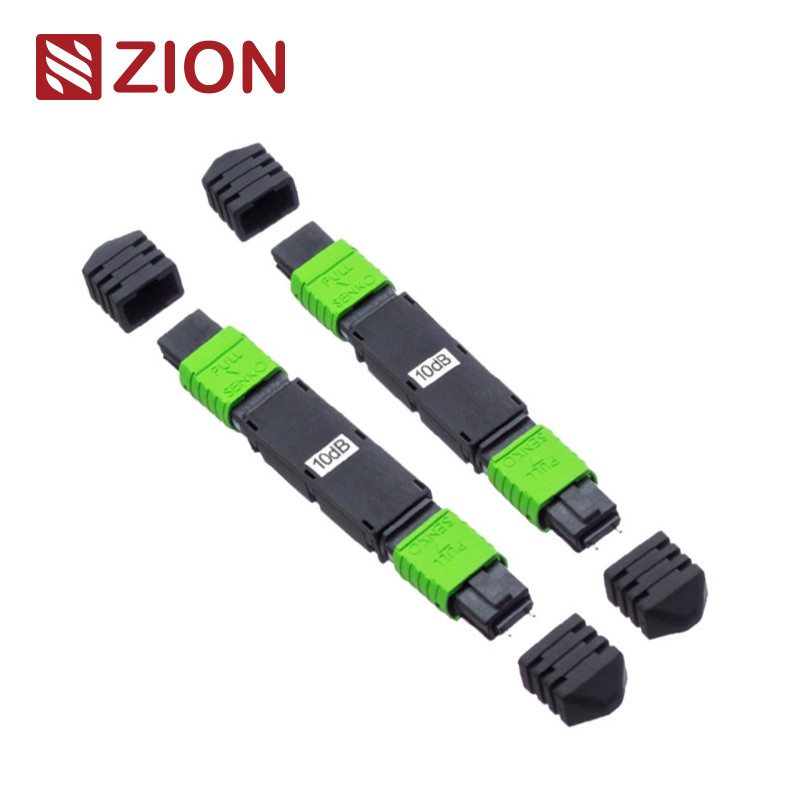

| 7236013 | 8F MPO Żeński męski wtykowy stały tłumik optyczny (1-20dB) | |||||||
| Złącze żeńskie na męskie Stałe tłumiki firmy OMC zapewniają określoną kontrolę sygnałów optycznych zarówno w produktach zintegrowanych, jak i dodatkowych.W zależności od projektu lub potrzeby stałe tłumiki mogą ograniczać (tłumić) ilość przechodzącego światła do dokładnego poziomu wymaganego przez projekt lub aplikację.Te precyzyjne poziomy tłumienia zapewniają bardzo dokładne działanie. | ||||||||
Cechy
| Spójne tłumienie dla każdego kanału światłowodowego | ||||||||
| Standardowy MPO (męski) do MPO/(żeński), łatwa instalacja w linii. | ||||||||
| Niskie odbicie wsteczne, utrata wtrąceniowa | ||||||||
| Niskie straty zależne od polaryzacji (PDL) | ||||||||
| Stabilne tłumienie, wysoce niezawodne | ||||||||
| Stabilny środowiskowo | ||||||||
| Tłumiki wolne od zanieczyszczeń i zarysowań. Dostępne tłumiki wielomodowe | ||||||||
| zapytanie Dostępne tłumienie od 1 dB do 20 dB 100% testowane w fabryce |
Zastosowanie tłumika:
Tłumik światłowodowy ZION COMMUNICATIONS to rodzaj urządzenia optycznego, które może zmniejszyć energię sygnału optycznego.Służy do tłumienia wejściowej mocy optycznej i unikania zniekształceń powodowanych przez odbiornik optyczny z powodu bardzo silnej wejściowej mocy optycznej. Tłumik światłowodowy, jako rodzaj optycznego urządzenia pasywnego, służy do debugowania wydajności mocy optycznej, debugowania i kalibracji instrumentu światłowodowego w systemie komunikacji optycznej i tłumienia sygnału światłowodowego.Produkt wykonany jest z włókna tłumiącego domieszkowanego jonami metali, który może regulować moc optyczną do wymaganego poziomu. Stosowany głównie w: 1.CWDM i DWDM,2.sieci centrów danych, 3.Systemy CATV, 4. Sprzęt testowy Instalacje 5.40G/100G |
||||||||
| Typ złącza | MPO | |||||||
|
MPO Tłumik to pasywny element zaprojektowany do równomiernego zmniejszyć moc sygnału optycznego dla każdego kanału światłowodowego złącze MPO bez zmiany składowej sygnału formularz.Ten tłumik jest idealny do zastosowań 40/100G, równoległych transmisja optyczna i inne aplikacje o dużej gęstości, które wykorzystują złącza MPO.Tłumik MPO może znacznie uprościć projekt sieci, poprawić wydajność instalacji i zaoszczędzić miejsce. |
|||||||
Certyfikacja i zgodność
| GR-326-CORE: Ogólne wymagania dotyczące jednomodowych złączy optycznych i zespołów zworek | ||||||||
| GR-910-CORE: Ogólne wymagania dotyczące tłumików światłowodowych. | ||||||||
| GR-63-CORE :Sprzęt sieciowy – System budynkowy Wymagania ogólne: Ochrona fizyczna. | ||||||||
| ASTM B117: Standardowa praktyka obsługi aparatu do mgły solnej. | ||||||||
| TIA-604: Standardowa procedura testowa elementów światłowodowych. | ||||||||
| Seria TIA-455: Standardowa procedura testowa elementów światłowodowych. | ||||||||
| IEC 60874-1: Złącza do światłowodów i kabli, standard ogólny. | ||||||||
| Seria IEC 61300: Światłowodowe urządzenia łączące i elementy pasywne, podstawowe procedury testowe i pomiarowe. | ||||||||
| RoHS: Dyrektywa w sprawie ograniczeń dotyczących substancji niebezpiecznych. |
Charakterystyka:
| Parametr | MPO | |||||||
| Robocza długość fali (nm) | 1310 i 1550 | |||||||
| Tłumienie (dB) | od 1 do 20 | |||||||
| Rodzaj włókna | 8,3/125µm OS2 tryb pojedynczy | |||||||
| Trwałość krycia(cykl) | ≥1000 | |||||||
| Maksymalna optyczna moc wejściowa (mW) | 200 | |||||||
| Tolerancja tłumienia (dB) | 2 do 10 dB: +/- 1 dB i 11 do 20 dB: +/- 10% dB | |||||||
| Wibracje Hz (2 godz.) | 10～55 | |||||||
| Temperatura robocza (℃) | -5 ~ +85 | |||||||
| Temperatura przechowywania (℃) | -40 ~ +75 | |||||||
Nazwana reguła
Opakowania
| Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towaru.Opakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
| Stały tłumik LC żeński firmy OMC na męski LC jest dostępny dla SM UPC (1-25dB) i SM APC (1-25dB) |
| ZION Communication ma bogate doświadczenie w produkcji obudów OEM / ODM dzięki zespołowi R & D Profession. |
| • Dostosowane logo | |||||||
| • Projekt etykiety/torby PE/kartonu |
 |
