Jednorazowe zawieszenie OPGWS - stabilne wsparcie dla drutu naziemnego optycznego

OPGWS Single Suspension - Stable Support for Optical Ground Wire

Podstawowe informacje

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Zion communication OR OEM
Orzecznictwo:	CE, ROHS, VDE, UL
Numer modelu:	Pojedyncze zawieszenie do OPGW

Minimalne zamówienie:	500
Szczegóły pakowania:	Karton
Czas dostawy:	Zwykle 20 dni roboczych
Zasady płatności:	T/T, L/C
Możliwość Supply:	500000 sztuk / miesiąc

Najlepsza cena Skontaktuj się teraz

opis produktu

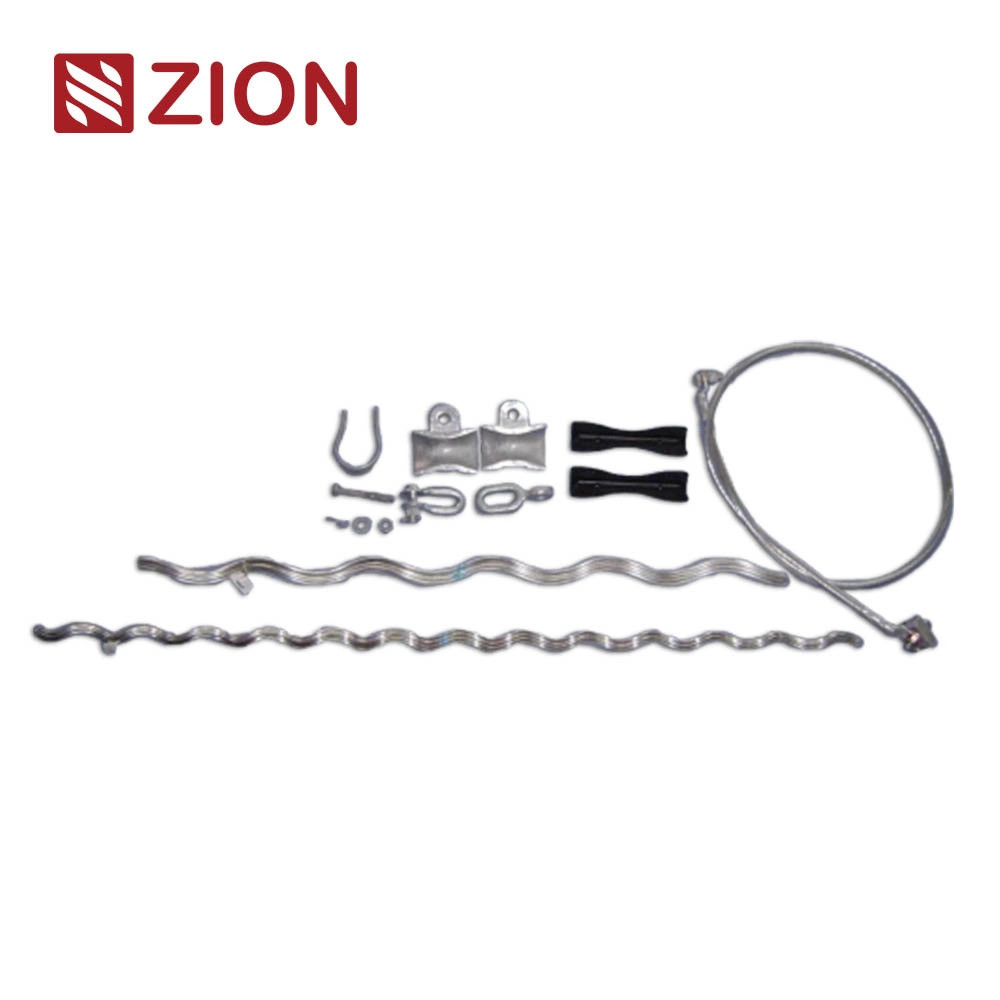

Jednolity zawieszenie dla OPGW
Zestaw zawieszenia dla OPGW stosowany głównie do prosto-stronnej wieży opadowej lub do połączenia wieży linii mniejszej niż 15 o. Śruby zaciskowe z wewnątrz i z zewnątrz dwóch wstępnie skręconych drutów,głowicy zawieszonej i składu łącznika. siła chwytania zacisku jest większa niż siła rozciągania kabla światłowodowego o wartości nominalnej 10% -20%, dla przenoszenia obciążeń osiowych i rozproszonego naprężenia naprężenia promieniowego,lepsza ochrona kabli światłowodowych, aby uniknąć zjawiska napięć gięcia i koncentracji napięć. Zawieszenie Zestaw do OPGW z zawieszenie ma doskonałą odporność na zmęczenie, moc Przewody kablowe mogą również odgrywać pomocniczą rolę w tłumieniu.

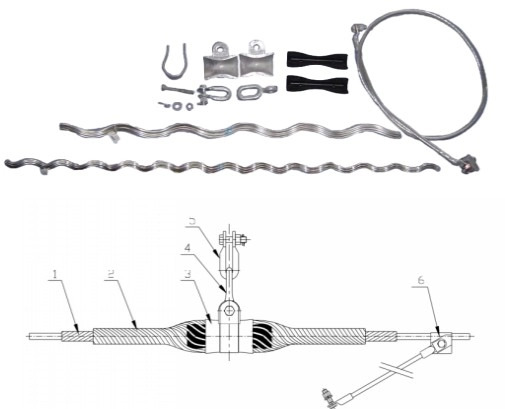

Zdjęcia i ilustracje:

1. Rury wzmacniające strukturalnie 2. Składnik z martwym końcem 3. Klempa AGS 4.EyeChainLink ((TypeZH) 5.U-Clevis 6.Klampy uziemieniowe

Specyfikacja modelu:
Model	Dostępne Kabel ((mm)	Długość wzmocnienia konstrukcyjnego Pręty (mm)	Długość prętów zewnętrznych	Odnośnik Masę (kg)	System uniwersalny
					Klempa AGS	Wyposażenie łącznikowe
ZC-AXY 0940 300	8.6-9.4	1500	1060	1.2	L-1040	AGS-4	U-10
ZC-OXY 0940	8.9-9.4	1400	1000	0.88	AGS-5	ZH-7	U-7
ZC-OXY 1010	9.5-10.1	1690	1140	1.38	AGS-5	ZH-7	U-7
ZC-OXY 1070	10.2-10.7	1690	1140	1.48	AGS-5	ZH-7	U-7
ZC-OXY 1140	10.8-11.4	1760	1180	1.55	AGS-5	ZH-7	U-7
ZC-OXY 1220	11.5-12.2	1840	1240	1.73	AGS-5	ZH-7	U-7
ZC-OXY 1290	12.3-12.9	1960	1320	1.84	AGS-5	ZH-7	U-7
ZC-OXY 1370	13.0-13.7	1960	1320	2.74	AGS-5	ZH-7	U-7
ZC-OXY 1460	13.8-14.6	2000	1360	2.99	AGS-6	ZH-7	U-7
ZC-OXY 1550	14.7-15.5	2120	1440	3.38	AGS-6	ZH-7	U-7
ZC-OXY 1650	15.6-16.5	2120	1440	3.59	AGS-6	ZH-7	U-7
ZC-OXY 1750	16.6-17.5	2400	1620	4.07	AGS-6	ZH-7	U-7
ZC-OXY 1870	17.6-18.7	2400	1620	4.31	AGS-6	ZH-7	U-7

Uwaga: 1. Maksymalny kąt zawieszenia pojedynczej strony zacisku pojedynczego zawieszenia wynosi 15° - 18°. 2Powyższa konfiguracja jest konfiguracją ogólną. Inne urządzenia podłączające i specjalne instrukcje znajdują się w załączniku. 3Jeśli masz specjalne potrzeby, możesz skonsultować się z naszym działem technologii.
