1. Osłabienie:

   • G.652.D:
     • @1310 nm: ≤0,36 dB/km
     • @1550 nm: ≤0,22 dB/km
   • G.655:
     • @1310 nm: ≤0,40 dB/km
     • @1550 nm: ≤0,23 dB/km
   • Tryb wielomodowy 50/125μm:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km
   • Tryb wielomodowy 62,5/125 μm:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km

2. Przepustowość (tylko włókna wielomodowe):

   • 50/125μm:
     • @850 nm: ≥500 MHz·km
     • @1300 nm: ≥1000 MHz·km
   • 62,5/125μm:
     • @850 nm: ≥200 MHz·km
     • @1300 nm: ≥600 MHz·km

3. Dyspersja trybu polaryzacji (PMD):

   • Indywidualne włókno:
     • G.652.D:≤0,20 ps/√km
     • G.655:≤0,20 ps/√km
   • Wartość łącza projektu:
     • ≤0,10 ps/√km zarówno dla G.652.D, jak i G.655.

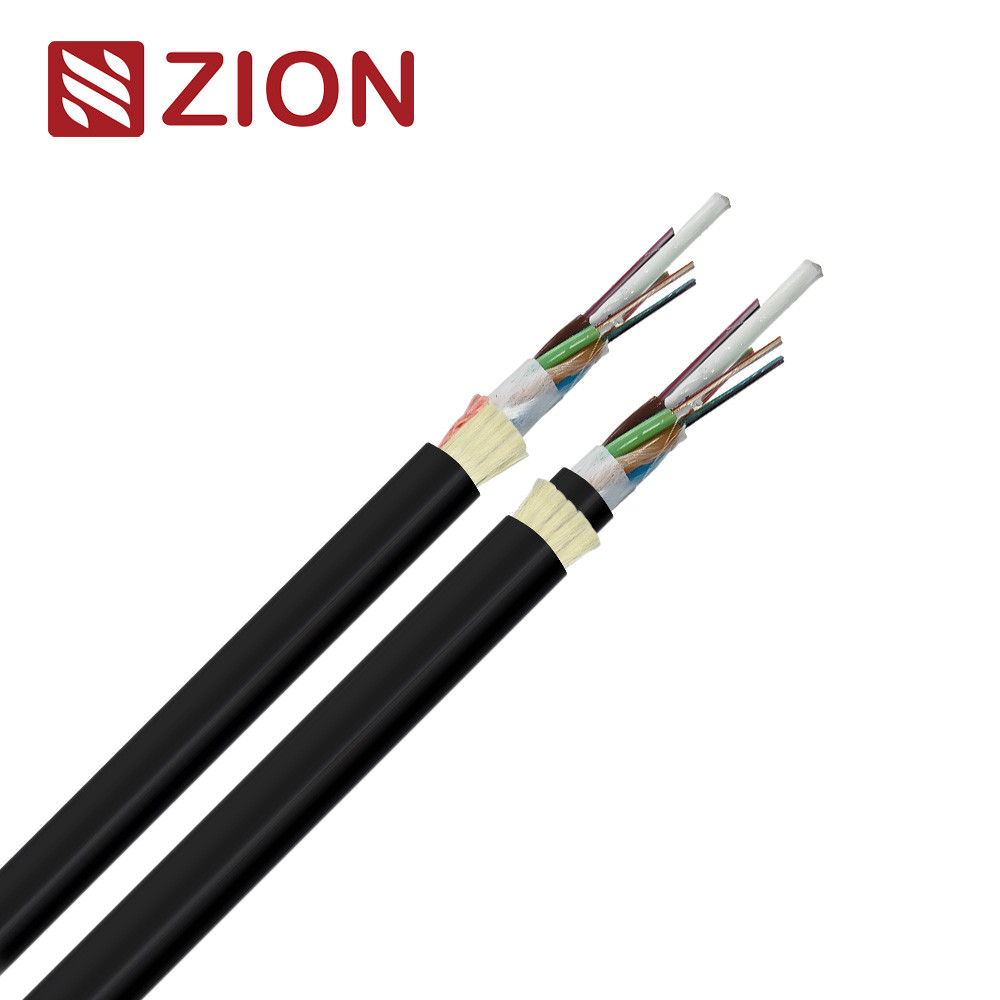

Dane techniczne:

1. Liczba włókien:

   • Dostępne opcje obejmują od 6 do 288 włókien.

2. Luźna konstrukcja tuby:

   • Konfiguracje: 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12.
   • Średnica zewnętrzna: Regulowana w zakresie od 1,5 mm do 2,5 mm w zależności od projektu i liczby włókien.

3. Centralny członek siły:

   • Materiał: tworzywo sztuczne wzmocnione włóknem szklanym (GFRP).
   • Średnica: regulowana (1,8 mm do 3,7 mm).
   • Niektóre konstrukcje zawierają centralny element wzmacniający pokryty PE.

4. Blokowanie wody:

   • Materiał: Taśma blokująca wodę.

5. Członek siły peryferyjnej:

   • Materiał: przędza aramidowa.

6. Zewnętrzna powłoka:

   • Grubość: Zwykle 1,8 mm (regulowana w zakresie od 1,5 mm do 2,0 mm).

7. Wymiary kabla:

   • Typowa średnica: 9,5 mm do 20,2 mm.
   • Dostępne modele z możliwością regulacji.

8. Warunki pracy:

   • Zakres temperatur: -40°C do +70°C.
   • Maks. Rozpiętość: 50 m do 150 m (w zależności od projektu i warunków).
   • Warunki klimatyczne: Zaprojektowane na brak lodu i maksymalną prędkość wiatru 25 m/s.

Dodatkowe uwagi:

• Strukturę kabla i liczbę włókien można dostosować do konkretnych wymagań klienta.
• Średnica i waga kabla mogą się różnić w zależności od konstrukcji.
• Aby uzyskać optymalną wydajność, obliczenia rozpiętości powinny uwzględniać lokalne warunki klimatyczne.

Dane światłowodowe-SM

Kluczowe parametry i wyniki testowania

Właściwości optyczne:

1. Współczynnik tłumienia (dB/km):

   • Przy różnych długościach fal (850 nm, 1310 nm, 1550 nm itd.) wszystkie wartości są zgodne z zaleceniami ITU-T lub lepsze od nich, zapewniając minimalną utratę sygnału.

2. Współczynnik dyspersji:

   • Przy długościach fal od 1285 nm do 1625 nm wartości dyspersji są zgodne z wymaganiami dotyczącymi transmisji o wysokiej wydajności.

3. Efektywny grupowy współczynnik załamania światła (EGRI):

   • Stabilny w zakresie 1310 nm, 1550 nm i 1625 nm dla wszystkich typów włókien.

4. Utrata zginania makro:

   • Niezwykle niskie straty na zagięciach nawet przy małych promieniach (np. 10 mm), szczególnie w przypadku włókien G.657.A1/A2, odpowiednich do ciasnych instalacji.

5. Charakterystyka środowiskowa:

   • Trwałość w warunkach cykli temperaturowych, nasiąkania wodą i testów starzenia wykazuje dużą odporność na warunki środowiskowe.

Testy mechaniczne:

1. Wytrzymałość na rozciąganie (IEC 794-1-E1):

   • Brak pęknięć włókien i uszkodzeń osłony pod obciążeniem rozciągającym 5000 N.

2. Test na zgniatanie (IEC 60794-1-E3):

   • Brak pęknięć włókien i uszkodzeń osłony pod obciążeniem 3000 N/100 mm.

3. Próba udarności (IEC 60794-1-E4):

   • Brak pęknięć przy wielokrotnych uderzeniach z energią 4,5 Nm.

4. Powtarzające się zginanie (IEC 60794-1-E6):

   • Zmiana strat wynosi ≤0,1 dB poniżej 30 cykli przy średnicy zginania 20xOD.

5. Test skręcania (IEC 60794-1-E7):

   • Zachowuje integralność po skręceniu o ±90° w ciągu 10 cykli przy napięciu 150 N.

6. Penetracja wody (IEC 60794-1-F5B):

   • Brak wycieków wody po 24 godzinach poniżej 1 m wysokości wody.

7. Cykl temperaturowy (IEC 60794-1-F1):

   • Brak zmiany strat > 0,1 dB po zmianie temperatury (-20°C do +40°C).

8. Przepływ złożony (IEC 60794-1-E14):

   • Brak płynięcia związku po 24 godzinach w temperaturze 70°C.

9. Test wysokiego napięcia powłoki:

   • Brak przebicia pod przyłożonym wysokim napięciem (9x grubość powłoki).

Wniosek:

Kabel światłowodowy spełnia lub przewyższa międzynarodowe standardy (IEC, ITU-T itp.).wskaźniki wydajności optycznej, mechanicznej i środowiskowej, potwierdzając jego przydatność do wdrożenia w różnorodnych i trudnych warunkach. Solidna konstrukcja zapewnia wysoką niezawodność zastosowań w nowoczesnych sieciach telekomunikacyjnych, w tym w systemach PON, sieciach szkieletowych i dostępowych.

Kolory oznaczeń kabli i włókien
Oznaczenie powłoki

FIRMA Nazwa kabla światłowodowego N*żyły G.652D 2024 XXXXm

FIRMA: Marka producenta
2024: Rok produkcji
Nazwa kabla światłowodowego: Typ kabla
G.652D: N rdzeni światłowodu jednomodowego (ITU-T Rec. G.652D)
XXXXm: Znak metrów

*Oznaczenie drukowane jest co 1 metr;
**„G.652D” oznacza zalecenie ITU-T. Światłowód jednomodowy Low Water Peak (LWP) G.652.

Można również zgodnie z oznaczeniem kabla klienta.
1 Kolor oznaczenia jest biały,
2 Dopuszczalne jest sporadyczne niejasne oznaczenie długości, jeśli oba sąsiednie oznaczenia są wyraźne.
3 Oba końce kabla są uszczelnione termokurczliwymi zaślepkami, aby zapobiec przedostawaniu się wody.

Kolor włókna i kod koloru spoiwa: zgodnie z EIA/TIA 598B

Dane techniczne struktury OEM

Dane te zapewniają kluczowe specyfikacje techniczne dla projektów kabli światłowodowych OEM, zapewniając możliwość dostosowania do specyficznych wymagań klienta. Informacje podkreślają aspekty konstrukcyjne, materiałowe i wydajnościowe kabli.

Kluczowe szczegóły techniczne:

Konfiguracja projektu:

• Struktura kabla (rura + wypełniacz + element wzmacniający):
  • Dla 12 włókien: 3+2+1
  • Dla 24 włókien: 1+4+1
  • Dla 48 włókien i więcej: 1+4+1

Materiał i wymiary:

1. Typ włókna:

   • Światłowód jednomodowy: ITU-T G.652.D

2. Centralny członek siły:

   • Materiał: FRP lub drut stalowy
   • Średnica: 1,2 mm (FRP) lub 1,0 mm (drut stalowy)

3. Luźna tuba:

   • Materiał: PBT
   • Średnica: 2,1 mm lub 1,8 mm

4. Podsadzkarz:

   • Materiał: PP
   • Średnica: 1,8 mm

5. Warstwa blokująca wodę:

   • Materiał: przędza blokująca wodę i taśma blokująca wodę

6. Członek wytrzymałości przędzy:

   • Materiał: przędza aramidowa

7. Zewnętrzna powłoka:

   • Materiał: HDPE
   • Grubość:
     • 12 włókien: 0,8 mm
     • 24 włókna: 1,6 mm
     • 48 włókien: 1,9 mm
   • Kolor: czarny

Wymiary i waga kabla:

• Średnica kabla:
  • 12 włókien: 9,0 mm
  • 24 włókna: 13,0 mm
• Waga kabla:
  • 12 włókien: 75 kg/km
  • 24 włókna: 95 kg/km

Wydajność mechaniczna i środowiskowa:

1. Maksymalne napięcie instalacyjne:
   • 2400 N
2. Minimalny promień zgięcia:
   • Bez naprężenia: 10 × średnica kabla
   • Przy maksymalnym napięciu: 20 × średnica kabla
3. Zakresy temperatur:
   • Instalacja: -20°C do +60°C
   • Transport i przechowywanie: -40°C do +70°C
   • Praca: -40°C do +70°C

Streszczenie:

Ta konstrukcja kabla światłowodowego OEM zapewnia równowagę pomiędzy trwałością i wydajnością, zapewniając niezawodne działanie w różnych warunkach środowiskowych. Jego modułowa konfiguracja (liczba włókien, elementy wytrzymałościowe i wymiary luźnej tuby) oraz wytrzymałe materiały (HDPE, PBT, przędza aramidowa) pozwalają na szerokie zastosowania w telekomunikacji, zapewniając zgodność ze standardami branżowymi i specyficznymi potrzebami klientów.

Pakowanie i znakowanie

1. Pakowanie

1.1 Każdy odcinek kabla będzie nawinięty na drewniany bęben odpowiedni do transportu na duże odległości.

1.2 Pokryty plastikowym arkuszem buforowym.

1.3 Uszczelnione mocnymi drewnianymi listwami.

1.4 Co najmniej 1 m wewnętrznego końca kabla zostanie zarezerwowany do testów.

1,5 Długość bębna
- 1.5.1 Standardowa długość bębna wynosi 2000-4000m
- 1.5.2 Dopuszcza się długość pojedynczą nie mniejszą niż 96% długości standardowej na bęben w ilości nieprzekraczającej 10% całkowitej dostawy;

1.5.3 Ilość całkowita to co najmniej ilość zamówiona.

2. Oznaczenie bębna

2.1 Bęben kablowy
- Marka producenta;
- Strzałka kierunku obrotu;
- Zewnętrzne położenie końcowe linki wskazujące strzałkę;
- Słowo „KABEL ŚWIATŁOWODOWY”;
- Pochodzenie, słowo „WYPRODUKOWANO W CHINACH”;
- Tabliczka ostrzegawcza wskazująca prawidłowy sposób załadunku, rozładunku i przenoszenia kabla;
- Inne informacje o kliencie, takie jak numer umowy, numer projektu i miejsce dostawy. (jeśli potrzeba)

2.2 Tabliczka znamionowa
- Nazwa produktu;
- Typ i rozmiar kabla;
- Długość bębna;
- Waga brutto/netto w kilogramach;
- Liczba bębnów w metrach;
- Nazwa producenta;
- Rok i miesiąc produkcji;
- Numer projektu, numer umowy lub numer zamówienia (w razie potrzeby).
