Szczegóły informacji

Model:	Okablowanie miedziane	Bnad:	Komunikacja Syjonu
Kolor:	Czarny, szary	ładowność:	60 kg

opis produktu

Panel miedziany / Płytka puste / Wybór inżyniera

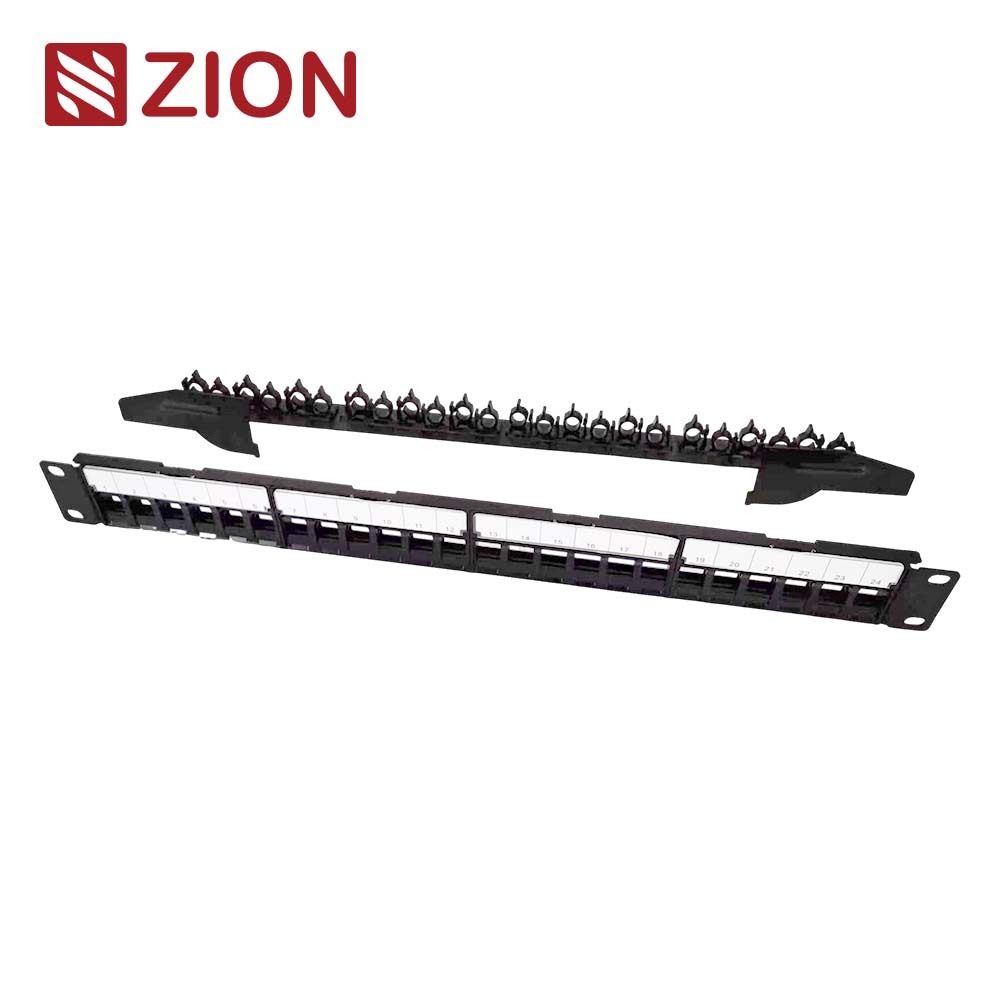

1U 24 portów osłonięty puste płatki z składanym menedżerem kabli

ZCBFPPU-1U24-B2 to 19-calowy, 24-przewodowy, osłonięty, 1U, płytkowy panel, zaprojektowany do kabli strukturalnych opartych na kluczowym kamieniu,łączenie elastyczności modułowego portu z składanym tylnym zarządzaniem kablem dla czystszego rozmieszczania regałów i łatwiejszej organizacji kabli.

Inżynierowie kabli strukturalnych
Systemy zintegrowane
Wykonawcy usług telekomunikacyjnych
Zespoły ds. zamówień IT
Kupujący OEM
Budownicy stojaków

Szybkie odbiórki

1U 24-przejściowy osłonięty plik patch dla systemów miedzianych na bazie kluczowego kamienia.
Składany przewód kablowy pomaga poprawić dyscyplinę tylnych kabli.
Najlepiej stosowane, gdy projekty wymagają elastyczności modułowej podstawy zamiast stałych portów obciążonych.

Wniosek o arkusz danych / próbka
Zob. regulamin decyzji

Zawartość

Przegląd
Kluczowe cechy
Specyfikacje techniczne
Konstrukcja / Materiały
Wnioski
Zasady decyzyjne / skróty inżyniera
Przewodnik do wyboru
Opakowanie / Logistyka
Częste pytania
Wniosek

Moduł zastrzeżonego obrazu

Dodaj widok z przodu, widok złożonego menedżera kablowego, zbliżenie instalacji kluczowego kamienia i obraz aplikacji stojacej tutaj.

Moduł wideo zarezerwowany

Odpowiednie do demonstracji włączenia klucza, przewodnika instalacyjnego, wyjaśnienia zarządzania kablami lub przeglądu fabryki.

■1) Przegląd

The 1U 24 Ports Shielded Blank Patch Panel With Folding Cable Manager is a modular copper patch panel platform for structured cabling projects that want keystone-based configuration rather than fixed loaded portsZapewnia standardowy 19-calowy format półki 1U, 24 puste pozycje modułów i składane tylne urządzenia do zarządzania kablami.

W przypadku zespołów inżynierskich jego główna wartość to elastyczność modułowa oraz czystsza organizacja stoiska.który może uprościć standaryzację w projektach o różnych wymaganiach jack.

Rzeczywistość w terenie

Często wybierane są puste płyty patch, aby otworzyć wybór modułów,Ale większą zaletą jest to, że pozwalają zakupom standaryzować platformę panelu, podczas gdy zespoły inżynieryjne kończą dokładny typ osłoniętego kamienia kluczowego..

■2) Kluczowe cechy

Ten panel patch jest przeznaczony dla modułowych projektów kabli miedzianych, które wymagają osłoniętej platformy panele pustej z zorganizowanym tylnym przewodem kablowym i łatwą instalacją kluczowego kamienia.

Cechy	Co to oznacza	Korzyści z projektu
1U 24-port Layout	Standardowy 19-calowy format regału z 24 pozycjami modułów	Wspiera wspólne planowanie regałów i standardową gęstość plastrów
Struktura osłonięta	Dostarczane bez dźwigni kluczowych	Utrzymuje elastyczny wybór modułów dla potrzeb specyficznych dla projektu
System zarządzania kablami składanymi	Zintegrowana złożona konstrukcja tylnej organizacji	Poprawia czystość ruchu tylnych kabli
Kategoria 5e / Kategoria 6 / Kategoria 6A Odpowiedź	Można je dopasować do odpowiednich typów kluczy	Wspiera ponowne wykorzystanie w ramach szerszego planowania kategorii miedzi
Struktura modułu Snap-In	Łatwe w instalacji i rozładunku modułu	Uproszcza montaż i późniejszą wymianę
Projekt przyjazny identyfikacji	Etykiety i włożone znaki do celów identyfikacji i zarządzania siecią	Wspiera czystszą administrację wewnątrz półki
Wsparcie przy zatrzymaniu w próżni	Niewykorzystane porty modułu można zamknąć pustymi kawałkami	Utrzymuje pozycje zapasowe uporządkowane i wizualnie czyste
Materiał SPCC	Pozostałe części i akcesoria	Zapewnia stabilną konstrukcję stożkową

■3) Specyfikacje techniczne

Parametry	Specyfikacja
Nazwa produktu	1U 24 portów osłonięty puste płatki z składanym menedżerem kabli
SKU	ZCBFPPU-1U24-B2
Standardy montażu	19 cali
Wysokość półki	1U
Liczba portów	24 porty
Rodzaj paneli	Pusty panel patch
Rodzaj modułu	Odzież do montażu z podnośnikiem kluczowym
Dostarczenie modułu	Bez gniazda kluczowego / bez modułu w opakowaniu
Zarządzanie kablami	Z systemem zarządzania kablami składanymi
Kategoria zgodna	Strój dla kategorii 5e / 6 / 6A
Kolor panelu	Czarna przednia część ze srebrnym paskiem
Materiał	SPCC
Kompatybilność z jackem	Kompatybilny z 24 sztukami podkładek Keystone
Niewykorzystane opcje portu	Wspieranie zatrzymania w miejscu pustej
Metoda montażu modułu	Włączająca się struktura, łatwa w instalacji i rozładunku modułu

Kluczowe wnioski

Blank modularna strukturajest głównym powodem wyboru tego modelu nad załadowanym panelem patch.

System zarządzania kablami składanymijest praktyczną zaletą dla bardziej uporządkowanego kierowania tylnymi kablami.

Odpowiedniość do kategorii 5e/6/6Aumożliwia panełowi szerszy potencjał ponownego wykorzystania w różnych projektach zabezpieczonych.

■4) Budowa / Materiały

Panel wykorzystuje metalowe ciało SPCC z czarną przednią powierzchnią i srebrnym paskiem podtrzymującym.Podczas gdy składany tylny odcinek pomaga utrzymać trasy kablowe bardziej kontrolowane po instalacji regału.

Element konstrukcyjny	Specyfikacja	Praktyczne znaczenie
Korpus tablicy	SPCC	Wspiera stabilną konstrukcję montażu na regałach
Wygląd przodu	Czarna przednia część ze srebrnym paskiem	Zapewnia wyraźny, uporządkowany wygląd w półce
Architektura portów	24 pozycje puste modułu	Pozwala projektowi definiować ostateczny wybór kluczowego kamienia oddzielnie
Styl montażu modułu	Struktura włączająca	Ułatwia montaż i wymianę
Organizacja kabli	Zarządzanie kablami składanymi	Poprawa kolejności owijania i konserwacji tylnych kabli
Niewykorzystane wykończenie przystani	Można użyć próżnioodpornego zatrzymania na pustkowie	Utrzymuje pozycje zapasowe wizualnie czyste i kontrolowane

Zasada praktyczna

Wybierz pusty panel patch, gdy projekt chce mieć wolność do określenia dokładnego typu gniazda później.Wybierz załadowany panel, gdy typ modułu jest już ustalony, a prędkość montażu jest ważniejsza niż elastyczność modułu.

■5) Wnioski

Ten panel jest najlepiej nadawany do strukturalnych projektów miedzi, które preferują modułową architekturę,zwłaszcza w przypadku, gdy różne poziomy kategorii lub stopniowe przepływy pracy montażowe sprawiają, że puste panele są bardziej praktyczne niż wstępnie załadowana alternatywa.

Scenariusz zastosowania	Dlaczego ten panel pasuje	Co sprawdzić przed zatwierdzeniem
Zbudowa stołu na bazie osłoniętego kamienia kluczowego	Struktura puste wspiera elastyczny wybór podnośnika	Dokładny rodzaj i ilość kamienia kluczowego
Komercyjna instalacja sieci LAN	Wspiera rozmieszczenie modułowe Cat5e / 6 / 6A	Poziom kategorii i przyszły plan modernizacji
Projekt udzielania zamówień publicznych na etapy	Panel można zamówić oddzielnie od modułów	Przepływ pracy montażowej i plan pozyskiwania modułów
Uaktualnienie organizacji półki	Złata manager pomaga poprawić kolejność tylnych kabli	Odległość z tyłu szafki i trasa kabli
OEM / standaryzowana platforma produktowa	Wspiera powtarzalną platformę paneli z modułami specyficznymi dla danego projektu	Oczekiwania dotyczące marki, akcesoriów i pakowania

■6) Zasady podejmowania decyzji / skróty inżyniera

Najkrótszy właściwy wybór rozpoczyna się od trzech pytań: czy projekt wymaga elastyczności, czy wymagana jest architektura paneli osłoniętej i czy zintegrowana organizacja kabli jest przydatna w stojaku?Jeśli tak, ten panel jest zwykle mocno dopasowany.

Punkt decyzyjny	Wybierz ten panel	Nie wybieraj kiedy	Alternatywny kierunek	Koszty / Ryzyko / Wpływ na utrzymanie
Elastyczność modułu	Projekt chce wybrać kluczowe dźwignie oddzielnie	Typ modułu jest stały, a pre-loaded porty są preferowane	Użyj załadowanego panelu patch	Prawidłowy wybór pozwala uniknąć płacenia za nieużywaną konfigurację stałą
Strategia zabezpieczenia	Projekt wymaga osłoniętej platformy panele	System jest całkowicie nieobronny i nie wymaga obronnej logiki panelu	Użyj panele bez osłony	Właściwe dopasowanie osłon zmniejsza niespójność projektu
Organizacja półki	Zarządzanie tylnymi przewodami pomaga w układzie regałów	Szafka nie korzysta ze składającej się struktury zarządzania	W razie potrzeby użyj prostszego panele	Zintegrowane zarządzanie może zmniejszyć nieprawidłowość i przepracowanie kabli
Zakres kategorii	Projekt może wykorzystywać moduły kluczowe Cat5e, Cat6 lub Cat6A	Projekt wymaga innego czynnika kształtu modułu	Użyj panelu dopasowanego do architektury modułu	Poprawne dopasowanie poprawia dopasowanie i szybkość montażu
Niewykorzystany wygląd portu	Projekt chce czystych miejsc.	Niewykorzystane porty nie stanowią problemu wizualnego ani operacyjnego	Używaj próżni próżniowej tylko wtedy, gdy jest to konieczne	Pomaga utrzymać gotowe regały czystsze i łatwiejsze w obsłudze
Przepływ pracy w zakresie zamówień	Kupujący chce oddzielnie kupić panel i moduły.	Preferowany jest jeden kompletny ładowany BOM	Użyj wstępnie załadowanego zespołu	Lepsze wyrównanie zmniejsza zamieszanie źródeł

Zasada praktyczna

Wybierz ten model, gdy projekt potrzebuje 24 osłoniętych pozycji kluczowych w 1U, korzysta z zintegrowanego zarządzania kablami składanymi i chce swobodnego pozyskiwania modułów osobno.

■7) Przewodnik wyboru

Właściwy wybór powinien uwzględniać elastyczność typu podnośnika, strategię osłony, potrzeby zarządzania tylnymi kablami oraz planowanie logistyczne.To pomaga uniknąć zamawiania struktury panelu, który nie pasuje do rzeczywistej metody montażu półki.

Czynnik wyboru	Pytanie do zadawania	Zalecenie
Architektura Keystone	Czy projekt chce wyboru modułowego kamienia kluczowego?	Użyj tego panelu, gdy wybór gniazda musi pozostać elastyczny
Wsparcie kategorii	Czy projekt będzie wykorzystywał kluczowe elementy kategorii Cat5e, Cat6 lub Cat6A?	Potwierdzenie wyboru modułu przed montażem masowym
Osłony	Czy do systemu wymagana jest osłonięta platforma panelowa?	Wybierz to, gdy architektura osłonięta jest poprawna.
Organizacja kabli	Czy zarządzanie tylnymi kablami poprawi konserwację stojaków?	Użyj menedżera składania, gdzie ważna jest czystość regałów
Pozycje rezerwowe	Czy wszystkie 24 porty zostaną natychmiast zaludnione?	Zaplanuj próżnoodporne zatrzymanie na nieużywanych pozycjach
Planowanie zamówień	Ile paneli i podnośników musi być pakowanych i wysyłanych oddzielnie?	Wykorzystanie danych kartonowych do planowania magazynowania i przewozu

Wymiar	Wartość	Dlaczego to ważne?
Wskaźnik szerokości regału	19-calowy standardowy / około 482,6 mm pokazany na rysunku	Potwierdza kompatybilność ze wspólnym półką
Wskaźnik głębokości	820,54 mm pokazane na rysunku bocznym	Przydatne do planowania tylnej przestrzeni kablowej
Wskaźnik wysokości	44.50 mm pokazane na rysunku	Wspiera planowanie przestrzeni na regałach
Przeciąg menedżera składania	Wyświetlana jako zintegrowana tylna składana konstrukcja	Ważne dla owijania kabli i wyczyszczania szaf

■8) Opakowanie / Logistyka

Dane dotyczące opakowań są ważne dla nabywców zamawiających panele puste w objętości projektu, ponieważ ilość paneli, ilość kluczowych elementów i obsługa akcesoriów są często planowane oddzielnie.

Pozycja opakowania	Specyfikacja	Znaczenie zamówień
Ilość wewnętrznego pudełka	1 sztuk / pudełko wewnętrzne	Prosta obsługa i liczenie pojedynczej jednostki
Ilość kartonu	20 sztuk / karton	Wspiera planowanie ilościowe projektów i przewozów
Wielkość skrzynki wewnętrznej	51 × 10 × 5,5 cm	Przydatne do przechowywania w magazynie i planowania kurierów
Wielkość kartonu	53 × 42,5 × 30,5 cm	Pomaga w szacowaniu wielkości przewozu
Wyświetlone akcesoria	M6 śruby i orzechy, wiązania kablowe	Zwiększa widoczność gotowości do instalacji

■9) Często zadawane pytania

1Czy to ładowany panel lub pusty?

Jest to puste płytkowanie dostarczane bez kluczowych gniazdek.

2Z jakimi modułami jest zaprojektowany?

Jest zaprojektowany do montażu z kluczowymi podnośnikami i jest zgodny z typami Cat5e, Cat6 i Cat6A.

3- Jaka jest główna zaleta składalnego kierownika kabli?

Pomaga zorganizować trasę tylnych kabli i poprawia czystość stojaków i wygodę w utrzymaniu.

4Czy niewykorzystane pozycje modułów mogą zostać zamknięte?

Tak, tablica mówi, że nie podłączone moduły mogą użyć pustego zatrzymywania dla czystszego wyglądu.

5Co kupujący powinni potwierdzić przed zamówieniem?

Kupujący powinni potwierdzić wymagany rodzaj kamienia kluczowego, strategię osłony, poziom kategorii, plan przestrzeni na regałach oraz to, czy projekt korzysta z zintegrowanego złożonego urządzenia zarządzającego kablami.

6- Jakiej ilości opakowania należy planować zakupy?

Produkt jest pakowany w 1 sztukę na pudełko wewnętrzne i 20 sztuk na karton.

■10) Wniosek

ZCBFPPU-1U24-B2 to praktyczny 1U 24-port osłonięty plik patch dla strukturalnych instalacji miedzi, które wymagają elastyczności modułowej i czystszej organizacji tylnych kabli.Jego wartość pochodzi z pustej architektury snap-in, wszechstronność kategorii i zintegrowany składany menedżer kabli zamiast z trwałego formatu ładowanego portu.

W celu uzyskania najlepszych wyników projektu należy dopasować go do jasno zdefiniowanej strategii zabezpieczenia, przed montażem potwierdzić dokładną kategorię gniazda i wykorzystać dane opakowaniowe do dokładniejszego planowania logistyki.Kiedy te warunki są jasne, staje się wydajną i elastyczną platformą do łatań miedzianych systemów stożkowych.

Potrzebujesz pomocy w potwierdzeniu prawidłowej konfiguracji plamy?

Wysyłaj swój typ kamienia kluczowego, poziom kategorii, wymagania zabezpieczające, ilość projektu i plan układu regałów.

Wniosek o arkusz danych / kwotę
Z powrotem na szczyt

Sugerowana lista kontrolna parametrów

Rodzaj i poziom kategorii Keystone
Potwierdzenie systemu osłoniętego
Potrzeba składalnego przewodu kablowego
Wymóg zatrzymywania w miejscu pustej w próżni
Ilość projektu i planowanie kartonu
Preferencje dotyczące układu regałów i organizacji kabli

Etykietka:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Zion communication OR OEM
Orzecznictwo:	ISO, CE, RoHS, UL
Numer modelu:	Miedziany panel krosowy

Minimalne zamówienie:	1000 szt
Szczegóły pakowania:	1 szt./plastikowa torba, szt./karton
Czas dostawy:	Zwykle 10 dni roboczych
Zasady płatności:	T/T, akredytywa
Możliwość Supply:	30 000 szt. / Miesiąc
