Kabel samonośny Kabel światłowodowy GYTC8A z barierą wilgoci APL

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Zion communication OR OEM
Orzecznictwo: CE, ROHS, VDE, UL
Numer modelu: Kabel światłowodowy GYTC8A
Minimalne zamówienie: 10 KM
Szczegóły pakowania: 1000M lub 2000M / drewniany bęben
Czas dostawy: Zwykle 25 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 1000 km / miesiąc
Szczegóły informacji
Jednostka światłowodowa: YOFC, G.652D Napełnianie 1: Mieszanka do napełniania tubek
Rura: Luźna tuba Napełnianie 2: Związek do wypełniania kabli
Członek siły: Członek centralnej siły Opancerzony: APL
Powłoka zewnętrzna: PE siła: Drut stalowy skręcony
kolor: czarny Pakiet: 1000M lub 2000M, drewniany bęben
High Light:

zewnętrzny kabel światłowodowy

,

kabel Ethernet światłowodowy


opis produktu

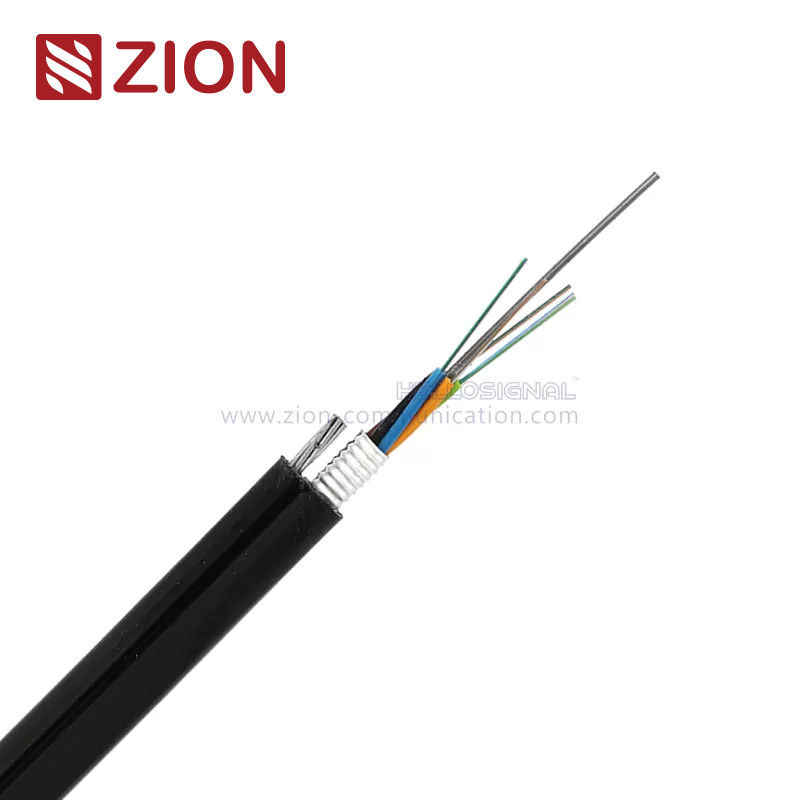

Kabel samonośny Kabel światłowodowy GYTC8A z barierą wilgoci APL







Szybki szczegół:



  • Ryc. 8, Samonośne
  • Kabel światłowodowy GYTC8A
  • G.652D lub G.657A
  • Średnica kabla 2 ~ 60 rdzeń: 9,5 * 18,3 mm
  • Wytrzymałość na rozciąganie Long / Short Term: 600N / 1500N
  • Odporność na zgniatanie Long / Short Term: 300N / 1000N / 100mm
  • Promień gięcia Statyczny / dynamiczny: 10xD / 20xD
  • Kabel GYTC8A jest zgodny ze standardem YD / T 1155-2001 oraz IEC 60794-1



Opis:



The fibers,250μm,are positioned in a loose tube made of a high modulus plastic. Włókna 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości. The tubes are filled with a water-resistant filling compound. Rurki są wypełnione wodoodpornym związkiem wypełniającym. A FRP locates in the center of core as a non-metallic strength member. FRP lokalizuje się w środku rdzenia jako niemetalowy element wzmacniający. The tubes (and fibers) are stranded around the strength member into a compact and circular cable core. Rury (i włókna) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla. After an Aramid yarn Strengthening layer is applied around the cable core. Po nałożeniu przędzy aramidowej warstwa wzmacniająca wokół rdzenia kabla. This part of cable accompanied with the stranded wires as the supporting part are completed with a polyethylene(PE) sheath to be figure 8 structure. Ta część kabla wraz z linkami jako częścią nośną jest zakończona osłoną z polietylenu (PE), która ma być konstrukcją z figury 8.





Aplikacje:



  • Przystosowany do dystrybucji zewnętrznej.
  • Nadaje się do kanału powietrznego i metody zakopanej.
  • Komunikacja na duże odległości i sieć lokalna.





KT3006Kabel samonośny Kabel światłowodowy GYTC8A z barierą wilgoci APL



Opis i standardy:

The fibers,250μm,are positioned in a loose tube made of a high modulus plastic. Włókna 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości. The tubes are filled Rurki są wypełnione

with a waterresistant filling compound. z wodoodporną masą wypełniającą. A FRP locates in the center of core as a nonmetallic strength member. FRP lokalizuje się w środku rdzenia jako niemetaliczny element wytrzymałościowy.

Rury (i włókna) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.

After an Aramid yarn Strengthening layer is applied around the cable core. Po nałożeniu przędzy aramidowej warstwa wzmacniająca wokół rdzenia kabla. This part of cable accompanied Ta część kabla towarzyszy

z drutami jako częścią nośną są zakończone osłoną z polietylenu (PE), jak pokazano na rysunku 8

Struktura.



Kabel GYTC8A jest zgodny ze standardem YD / T 1155-2001 oraz IEC 60794-1
Cechy:

Wysoka wytrzymałość na rozciąganie drutów drutowych spełnia wymóg samonośności i zmniejsza

koszt instalacji;

Dobra wydajność mechaniczna i temperaturowa;
Luźna rurka o wysokiej wytrzymałości, odporna na hydrolizę;
Specjalna mieszanka wypełniająca tubę zapewnia krytyczne włókno ochronne;
Podejmowane są następujące kroki w celu zapewnienia wodoszczelności kabla:
(1) Drut stalowy stosowany jako centralny element wzmacniający;
(2) Luźny związek wypełniający tubę;
(3) 100% wypełnienie rdzenia kabla;

Parametry techniczne:
Rodzaj kabla Średnica kabla
(mm)
Waga kabla
(kg / km)
Wytrzymałość na rozciąganie
Długo / krótkookresowo
(N)

Zmiażdżyć

Odporność
Długo/

Krótkoterminowe
(N / 100 mm)

Pochylenie się

Promień
Statyczny/

Dynamiczny
(mm)

GYTC8A-2 ~ 12 9,5 * 18,3 125 600/1500 300/1000 10D / 20D
GYTC8A-14 ~ 24 9,5 * 18,3 125 600/1500 300/1000 10D / 20D
GYTC8A-26 ~ 36 9,5 * 18,3 125 600/1500 300/1000 10D / 20D
GYTC8A-38 ~ 48 9,5 * 18,3 125 600/1500 300/1000 10D / 20D
GYTC8A-50 ~ 60 9,5 * 18,3 125 600/1500 300/1000 10D / 20D

Charakterystyka światłowodu:
    G.652 G.655 50 / 125μm 62,5 / 125 μm
Osłabienie
(+ 20 ℃)
@ 850nm     ≤3,0 dB / km ≤3,0 dB / km
@ 1300 nm     ≤1,0 dB / km ≤1,0 dB / km
@ 1310 nm ≤0,36
dB / km
≤0,40
dB / km

@ 1550 nm ≤0,22
dB / km
≤0,23
dB / km

Przepustowość (klasa A) @ 850nm     ≥500 MHz · km ≥200 MHz · km
@ 1300 nm     ≥1000 MHz · km ≥600 MHz · km
Przysłona numeryczna     0,200 ± 0,015 NA 0,275 ± 0,015NA
Długość fali odcięcia kabla λcc ≤1260nm ≤1480nm
Temperatura przechowywania / pracy: od -40 ℃ do + 60 ℃
Informacje o zamówieniu:
Cechowanie

Komunikacja z Syjonem KT3006 GYTC8A XXX M (lub na klientażądanie)

Pakiet

1000M lub 2000M / drewniany bęben(lub na klienta żądanie)

Czas dostawy Zwykle 25 dni po otrzymaniu wpłaty.





Przewaga konkurencyjna:



1, od surowców po produkty końcowe, przeprowadzamy intensywne kontrole jakości w celu utrzymania naszej jakości produktu:

Odp., Materiał przychodzący sprawdzony przez QC.

B, Kontrola procesu produkcyjnego

Odp .: Procedura produkcyjna

B: Pracownicy przeszkoleni codziennie / co tydzień / co miesiąc

C: Instrukcja instrukcji pracy na każdym stanowisku pracy

D: Wdrożony system 5S

E: Procedura konserwacji maszyny

C, kontrola jakości i kontrola końcowa

Personel kontroli jakości sprawdzi materiał, produkt z procesu i produkt końcowy zgodnie ze specyfikacją lub procedurą testową.

2, Nasze wysiłki badawczo-rozwojowe koncentrują się na wzmacnianiu i rozwijaniu technologii elementów potrzebnych do wspierania przyszłego wzrostu i sukcesu klientów oraz komunikacji z Syjonem

3, We know customers have urgent needs. 3, wiemy, że klienci mają pilne potrzeby. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. Jesteśmy wykwalifikowani w skutecznej komunikacji w celu interakcji z klientami. Aby zapewnić szybką obsługę, możemy odpowiedzieć za Ciebie 7 * 24 godzin.

4, Możemy szybko i profesjonalnie odpowiedzieć na zapytanie

5, Ponad 1000 rodzajów kabli, złączy i zestawów może być produkowanych i organizowanych u nas

6, dostawa w czasie
