Szczegóły informacji

Kolor:	Czarny	Pojemność:	144 rdzenie
Materiał:	PC, PC+ABS, PP	Wlot/wylot:	3+3
Wymiar (dł. * szer. * głęb., MM):	430182124
Podkreślić:	Poziome zamknięcie światłowodowe Czarne , mechaniczne łączenie kabli światłowodowych , ZCSC-H144-02

opis produktu

Zamknięcie spawu światłowodowego

24/48/96/144 rdzeni IP55 do IP68 PP/PC/PC+ABS Uszczelka termokurczliwa/Uszczelnienie mechaniczne ZAMKNIĘCIE ŁĄCZNIKA W LINII OPTYCZNEJ

Poziome zamknięcie spawu światłowodowego-ZCSC-H144-02 (7231118)

Indeks techniczny

Model nr.			ZCSC-H144-02(7231118)
Kolor			Czarny
Pojemność			144 rdzenie
Poziom ochrony			IP68
Materiał			PC, PC+ABS, PP
Metoda uszczelniania wlotów			Uszczelnienie mechaniczne
Wlot/wylot			3+3
Wlot portu kablowego			Ф15, Ф18, Ф21
Gniazdo kabla wyjściowego			Ф15, Ф18, Ф21
Wymiar (dł. * szer. * głęb., MM)			430182124
Wewnętrzny rozmiar pudełka (MM			490190135
Rozmiar pudełka zewnętrznego (MM			565395505
Waga brutto (KG)			22,5
Szt./karton (szt.)			8

Schemat wymiarów: (mm)

Złącze światłowodowe poziome ZCSC-H144-02 Uszczelnienie mechaniczne 1

Rys. 1: Widok z góry Rys. 2: Widok z boku Rys. 3: Widok z przodu

Przegląd

KOMUNIKACJA ZION Model nr ZCSC-H144-02 jest jednym z głównych urządzeń punktów dostępowych użytkowników, stosowanym do połączeń ochronnych i dystrybucji pomiędzy dwoma lub więcej kablami.Podstawową funkcją jest podłączenie kabla dystrybucyjnego i kabla wewnętrznego na wolnym powietrzu.Jest szeroko stosowany w systemach komunikacyjnych, telewizji kablowej, systemach sieci światłowodowych i innych ze względu na stabilną strukturę, dobre właściwości uszczelniające i łatwą konstrukcję.

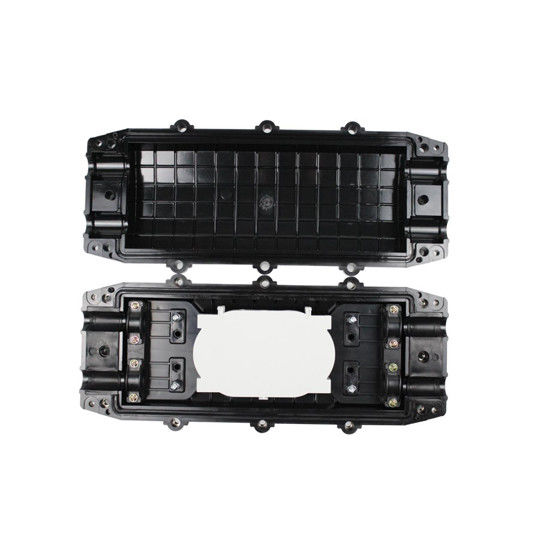

Zdjęcia w celach informacyjnych

Złącze światłowodowe poziome ZCSC-H144-02 Uszczelnienie mechaniczne 4

Informacje o produktach

Rozmiar plastikowej torby: 430*182*124mm
Pudełko wewnętrzne z pojedynczym rozmiarem tektury falistej: 490*190*135mm
Karton z podwójną tekturą falistą rozmiar: 555 * 395 * 505 mm (8 sztuk / pudełko)
Waga w kartonie: 22,5 kg

Przewożenie i przechowywanie

Unikaj deszczu, nasłonecznienia i ściskania podczas transportu
Produkty należy przechowywać w magazynie unikając wilgoci, słońca, ognia.

Temperatura przechowywania powinna wynosić od 25℃～+40℃

Uwaga: Części specjalne, które łatwo ulegają uszkodzeniu podczas transportu, należy starannie zabezpieczyć

Zamknięcie spawu poziomego światłowodu

Komponenty optyczne

Infrastruktura okablowania

Etykietka:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Zion communication
Numer modelu:	ZCSC-H144-02（7231118）

Minimalne zamówienie:	Bez limitu
Szczegóły pakowania:	10 szt. / Plastikowa torba
Czas dostawy:	Zwykle 10 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	Bez limitu
