Szczegóły informacji

Kolor:	Czarny	Pojemność:	72 rdzenie
Materiał:	PP, PC, PC + ABS	Wlot/wylot:	1+3
Wymiar (mm):	410*Ф135
Podkreślić:	72-rdzeniowe zamknięcie spawu światłowodowego , 7231205 zamknięcie spawu , 7231205 zamknięcie spawu

opis produktu

Zamknięcie spawu światłowodowego

Name: 72-rdzeniowe zamknięcie światłowodowe pionowe ZCSC-D072-01 7231205
Brand: HANGZHOU ZION COMMUNICATION CO., LTD
SKU: ZCSC-D072-01(7231205)
Availability: InStock

24/48/96/144 rdzeni IP55 do IP68 PP/PC/PC+ABS Uszczelka termokurczliwa/Uszczelnienie mechaniczne ZAMKNIĘCIE ŁĄCZNIKA W LINII OPTYCZNEJ

Pionowe zamknięcie spawu światłowodowego-ZCSC-D072-01(7231205)

Indeks techniczny

Model nr.			ZCSC-D072-01(7231205)
Kolor			Czarny
Pojemność			72 rdzenie
Poziom ochrony			IP68
Materiał			PP, PC, PC + ABS
Metoda uszczelniania wlotów			Termokurczliwe
Wlot/wylot			1+3
Wlot portu kablowego			Ф10-Ф16
Gniazdo kabla wyjściowego			Ф8-Ф20
Wymiar (MM)			410*Ф135
Rozmiar pudełka wewnętrznego (MM)			340160130
Rozmiar pudełka zewnętrznego (MM)			665355495

Schemat wymiarów: (mm)

72-rdzeniowe zamknięcie światłowodowe pionowe ZCSC-D072-01 7231205 1

Rys. 1: Widok z góry

Rys. 2: Widok z boku

Rys. 3: Widok z przodu

Przegląd

KOMUNIKACJA ZION Model nr ZCSC-D072-01 jest jednym z głównych urządzeń punktów dostępowych użytkowników, stosowanym do połączeń ochronnych i dystrybucji pomiędzy dwoma lub więcej kablami.Podstawową funkcją jest podłączenie kabla dystrybucyjnego i kabla wewnętrznego na wolnym powietrzu.Jest szeroko stosowany w systemach komunikacyjnych, telewizji kablowej, systemach sieci światłowodowych i innych ze względu na stabilną strukturę, dobre właściwości uszczelniające i łatwą konstrukcję.

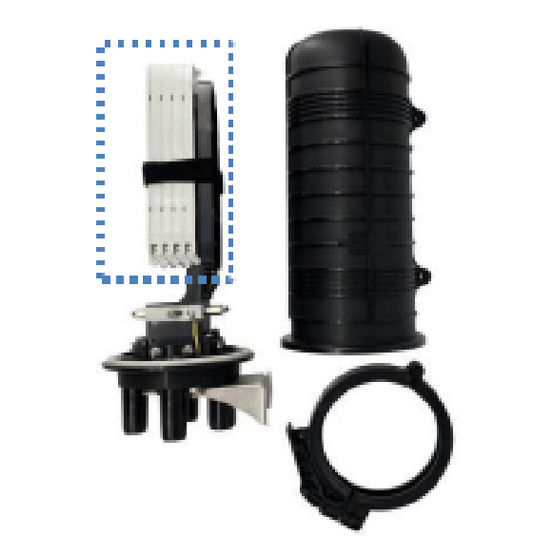

Zdjęcia w celach informacyjnych

72-rdzeniowe zamknięcie światłowodowe pionowe ZCSC-D072-01 7231205 4

72-rdzeniowe zamknięcie światłowodowe pionowe ZCSC-D072-01 7231205 7

Informacje o produktach

Pakiet

Rozmiar plastikowej torby: 410 * Ф135 mm
Pudełko wewnętrzne z pojedynczym rozmiarem tektury falistej: 340 * 160 * 130 mm
Karton z podwójną tekturą falistą: 665 * 355 * 495 mm (6 sztuk / pudełko)
Waga w kartonie: 12 KG

Przewożenie i przechowywanie

Unikaj deszczu, nasłonecznienia i ściskania podczas transportu
Produkty należy przechowywać w magazynie unikając wilgoci, słońca, ognia.

Temperatura przechowywania powinna wynosić od 25℃～+40℃

Uwaga: Części specjalne, które łatwo ulegają uszkodzeniu podczas transportu, należy starannie zabezpieczyć

Metoda instalacji

Montaż anteny

72-rdzeniowe zamknięcie światłowodowe pionowe ZCSC-D072-01 7231205 10

1 – Zamknięcie spawu światłowodowego 2 – Wieszak 3 – Drut stalowy

Montaż na słupie

72-rdzeniowe zamknięcie światłowodowe pionowe ZCSC-D072-01 7231205 11

1– Płyta stała 2– Płyta montażowa 3 — U-śruba 4 — słup telefoniczny

Pionowe zamknięcie splotu światłowodowego

Komponenty optyczne

Infrastruktura okablowania

Etykietka:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Zion communication
Numer modelu:	ZCSC-D072-01(7231205)

Minimalne zamówienie:	Bez limitu
Szczegóły pakowania:	10 szt. / Plastikowa torba
Czas dostawy:	Zwykle 10 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	Bez limitu
