Szczegóły informacji

Color:	Black	Pojemność:	96 rdzeni
Materiał:	PP, PC, PC + ABS	Wlot/wylot:	1+3
Wymiar (mm):	410*Ф135
Podkreślić:	zamknięcie spawów światłowodowych , obudowa spawów światłowodowych

opis produktu

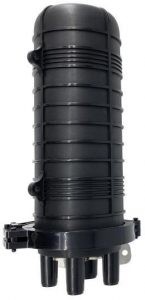

Zamknięcie spawu światłowodowego

24/48/96/144 rdzeni IP55 do IP68 PP/PC/PC+ABS Uszczelka termokurczliwa/Uszczelnienie mechaniczne ZAMKNIĘCIE ŁĄCZNIKA W LINII OPTYCZNEJ

Indeks techniczny

Model nr.			ZCSC-D096-01(7231206)
Kolor			Czarny
Pojemność			96 rdzeni
Poziom ochrony			IP68
Materiał			PP, PC, PC + ABS
Metoda uszczelniania wlotów			Uszczelka termokurczliwa
Wlot/wylot			1+3
Wlot portu kablowego			Ф10-Ф16
Gniazdo kabla wyjściowego			Ф8-Ф20
Wymiar (MM)			410*Ф135
Rozmiar pudełka wewnętrznego (MM)			420205210
Rozmiar pudełka zewnętrznego (MM)			630435435

Schemat wymiarów: (mm)

Pionowe złącze światłowodowe-ZCSC-D096-01(7231206) 0

Rys. 1: Widok z góry

Rys. 2: Widok z boku

Rys. 3: Widok z przodu

Przegląd

KOMUNIKACJA ZION Model nr ZCSC-D096-01 jest jednym z głównych urządzeń punktów dostępowych użytkowników, stosowanym do połączeń ochronnych i dystrybucji pomiędzy dwoma lub więcej kablami.Podstawową funkcją jest podłączenie kabla dystrybucyjnego i kabla wewnętrznego na wolnym powietrzu.Jest szeroko stosowany w systemach komunikacyjnych, telewizji kablowej, systemach sieci światłowodowych i innych ze względu na stabilną strukturę, dobre właściwości uszczelniające i łatwą konstrukcję.

Zdjęcia w celach informacyjnych

Pionowe złącze światłowodowe-ZCSC-D096-01(7231206) 3

Pionowe złącze światłowodowe-ZCSC-D096-01(7231206) 6

Informacje o produktach

Pakiet

Rozmiar tworzywa sztucznego: 410 * Ф135 mm
Pudełko wewnętrzne z pojedynczym rozmiarem tektury falistej: 420 * 205 * 210 mm
Karton z podwójną tekturą falistą rozmiar: 630 * 435 * 435 mm (6 sztuk / pudełko)
Waga w kartonie: 12 KG

Przewożenie i przechowywanie

Unikaj deszczu, nasłonecznienia i ściskania podczas transportu
Produkty należy przechowywać w magazynie unikając wilgoci, słońca, ognia.

Temperatura przechowywania powinna wynosić od 25℃～+40℃

Uwaga: Części specjalne, które łatwo ulegają uszkodzeniu podczas transportu, należy starannie zabezpieczyć

Metoda instalacji

Montaż anteny

Pionowe złącze światłowodowe-ZCSC-D096-01(7231206) 9

1 – Zamknięcie spawu światłowodowego 2 – Wieszak 3 – Drut stalowy

Montaż na słupie

Pionowe złącze światłowodowe-ZCSC-D096-01(7231206) 10

1– Płyta stała 2– Płyta montażowa 3 — U-śruba 4 — słup telefoniczny

Pionowe zamknięcie splotu światłowodowego

Komponenty optyczne

Infrastruktura okablowania

Zamknięcie spawu światłowodowego

24/48/96/144 rdzeni IP55 do IP68 PP/PC/PC+ABS Uszczelka termokurczliwa/Uszczelnienie mechaniczne ZAMKNIĘCIE ŁĄCZNIKA W LINII OPTYCZNEJ

Etykietka:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Zion communication
Numer modelu:	ZCSC-D096-01(7231206)

Minimalne zamówienie:	Bez limitu
Szczegóły pakowania:	10 szt. / Plastikowa torba
Czas dostawy:	Zwykle 10 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	Bez limitu
