Indeks techniczny

Model nr.			ZCSC-S048-01(7231212)
Kolor			Czarny
Pojemność			48 rdzeni
Poziom ochrony			IP68
Materiał			PP, PC, PC + ABS
Metoda uszczelniania wlotów			Uszczelnienie mechaniczne
Wlot/wylot			2+2
Kabel wlotowy Śr			Ф8-Ф15
Kabel wylotowy śr			Ф8-Ф15
Wilgotność względna			≤95%(＋30℃)
Ciśnienie atmosferyczne			62 ~ 101 kPa
Wymiar (MM)			300*Ф118
Rozmiar pudełka wewnętrznego (MM)			310*195*180
Rozmiar pudełka zewnętrznego (MM)			600*325*555
Na wagę (kg)			1.2
Waga brutto (KG)			12
Szt./karton (szt.)			9

Przegląd

KOMUNIKACJA ZION Model nr ZCSC-S048-01 jest jednym z głównych urządzeń punktów dostępowych użytkowników, stosowanym do połączeń ochronnych i dystrybucji pomiędzy dwoma lub więcej kablami.Podstawową funkcją jest podłączenie kabla dystrybucyjnego i kabla wewnętrznego na wolnym powietrzu.Jest szeroko stosowany w systemach komunikacyjnych, telewizji kablowej, systemach sieci światłowodowych i innych ze względu na stabilną strukturę, dobre właściwości uszczelniające i łatwą konstrukcję.

Zdjęcia w celach informacyjnych

Inspekcja i test

• Spełnienie wymagań dotyczących wyglądu i struktury 5.2 YD/T 590.2-2005,YD/T 778-2011
• Spełnienie wymagań testu transportowego 6.9 YD/T778-2011
• Spełnianie wspólnych wymagań technicznych dla części z tworzyw sztucznych CB 867-83
• Poziom ochrony: test IP68
• Spełnianie wspólnych wymagań dotyczących pakietów dla sprzętu komunikacyjnego GB3873-1993
• Wydajność ognioodporna: niepalna

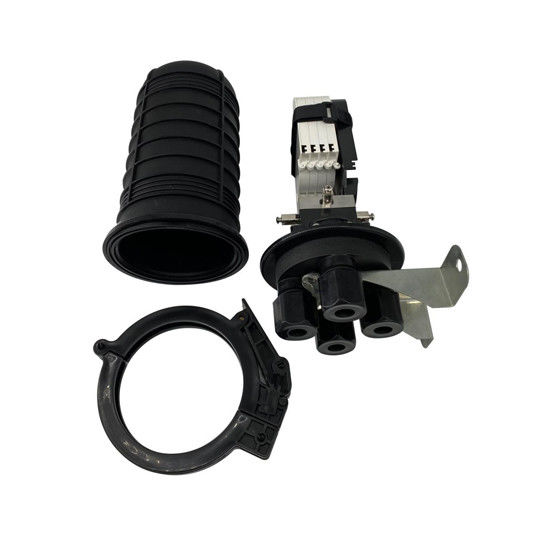

Części zamknięcia spawu światłowodowego

Dno skrzynki, pokrywa skrzynki, uchwyt na kabel, uchwyt do wzmocnienia części kablowej, taca spawów, przezroczysta pokrywa tacki spawów, magiczna opaska kablowa, płytka do montażu tacki spawów, część uszczelniająca do korpusu puszki, obręcz puszki i inne akcesoria.

Pakowanie, transport i przechowywanie

Pakiet

• Rozmiar wewnętrznego pudełka: 310*195*180mm
• Rozmiar pudełka zewnętrznego: 600*325*555mm (9 sztuk/karton)

Przewożenie i przechowywanie

• Unikaj deszczu, nasłonecznienia i ściskania podczas transportu
• Produkty należy przechowywać w magazynie unikając wilgoci, słońca, ognia.Temperatura przechowywania powinna

wynosić od 25 ℃ ~ + 40 ℃

Uwaga: Części specjalne, które łatwo ulegają uszkodzeniu podczas transportu, należy starannie zabezpieczyć.

Metoda instalacji

Montaż anteny

1 – Zamknięcie spawu światłowodowego 2 – Wieszak 3 – Drut stalowy

1– Płyta stała 2– Płyta montażowa 3 — U-śruba 4 — słup telefoniczny
