Włókno optyczne - zamknięcie pionowe - ZCSC-S096-01 ((7231213)
24/48/96/144 rdzenie IP55 do IP68 PP/PC/PC+ABS Pieczęć przeciwgrzewcza/pieczęć mechaniczna
Specyfikacje techniczne
| Model nr. |
ZCSC-S096-01 ((7231213) |
 |
| Kolor |
Czarne |
| Pojemność |
96 rdzeni |
| Poziom ochrony |
IP68 |
| Materiał |
PP, PC, PC+ABS |
| Metoda uszczelniania wlotów |
Zęby mechaniczne |
| Wpływ/wyjście |
2+2 |
| Średnica kabla wejściowego |
F8-F15 |
| Średnica przewodu wyjściowego |
F8-F15 |
| Względna wilgotność |
≤95% ((+30°C) |
| Ciśnienie atmosferyczne |
62 ∼ 101 kPa |
| Rozmiar (mm) |
405*Ф135 |
| Waga (na jednostkę) |
10,9 kg |
Przegląd produktu
ZION COMMUNICATION Model nr ZCSC-S096-01 jest jednym z głównych urządzeń dla punktów dostępu użytkownika, stosowanych do zabezpieczającego połączenia i dystrybucji między dwoma lub większą liczbą kabli.Główną funkcją jest połączenie kabla dystrybucyjnego i kablu wewnętrznego na świeżym powietrzuJest szeroko stosowany w systemach komunikacyjnych, telewizji kablowej, sieci kablowej optycznej i innych dzięki stabilnej strukturze, dobrej wydajności uszczelniającej i łatwej konstrukcji.

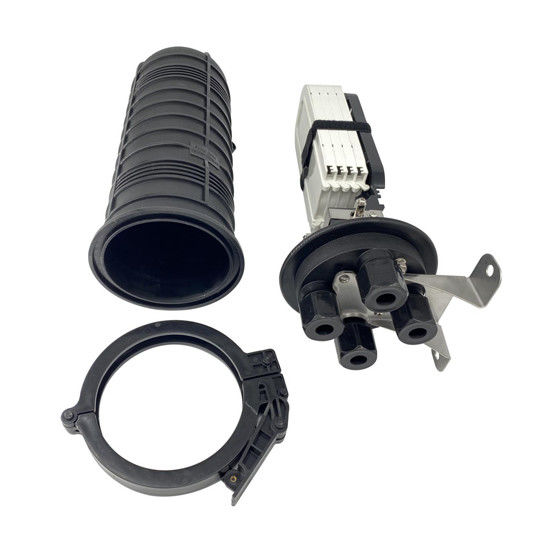

Obrazy produktów
Standardy kontroli i badań
- spełnienie wymogów dotyczących wyglądu i struktury określonych w pkt 5.2 YD/T 590.2-2005, YD/T 778-2011
- spełnienie wymogów badań transportu określonych w pkt 6.9 YD/T778-2011
- Spełnienie wspólnych wymogów technicznych dotyczących części z tworzyw sztucznych objętych pozycją CB 867-83
- Poziom ochrony: badanie IP68
- Spełnienie wymogów wspólnego pakietu dla urządzeń łączności GB3873-1993
- Wydajność w zakresie opóźnienia płomienia: nieopóźniające płomień
Części składowe
Dno pudełka, pokrywka pudełka, uchwyt kablowy, uchwyt do wzmocnienia części kable, tablica do spliczenia, przezroczysta pokrywa tablicy do spliczenia, magiczne wiązanie kabli, tablica do montażu tablicy do spliczenia, część uszczelniająca do nadwozia pudełka,O pojemności przekraczającej 50 l.
Specyfikacje opakowań
Wielkość skrzynki wewnętrznej: 415*215*200 mm
Wielkość pudełka zewnętrznego: 615*445*430 mm (6 sztuk/karton)
Transport i przechowywanie
Unikaj deszczu, ekspozycji na słońce i tłoczenia podczas transportu. Produkty należy przechowywać w magazynie, unikając wilgoci, słońca, ognia. Temperatura przechowywania powinna wynosić od 25°C do +40°C.Szczegółowe części, które łatwo ulegają uszkodzeniu podczas transportu, należy ostrożnie chronić.
Metody instalacji
Montowanie na powietrzu
1-Włókno optyczne zamknięcie splice 2-Hanger 3-Wire stalowy
Przymocowanie słupów
1-Płytka stała 2-Płytka montażowa 3-U-bolt 4-Płytka telefoniczna
