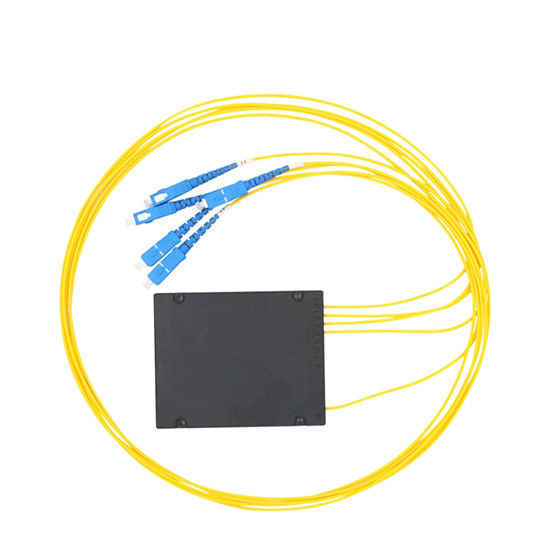

Rozdzielacz optyczny 1 × 4 ABS Box Jednomodowy łącznik optyczny typu bezpiecznikowego
Rozdzielacz światłowodowy FBT (zwany także łącznikiem światłowodowym) to urządzenie, które rozdziela światło światłowodowe na kilka części w określonym stosunku. Dostępne w konfiguracjach 1×4, 1×8, 1×16 i 1×32 ze złączami SC, LC, FC, ST typu APC lub UPC.
Zapytaj teraz
Aplikacje
- Sieci FTTH, LAN, PON i optyczne CATV
- Lokalne sieci pierścieniowe i systemy komunikacji światłowodowej
- Urządzenia do testowania włókien optycznych i czujniki światłowodowe
Dane techniczne
Rozgałęźnik światłowodowy wielomodowy 1×4
| Wejście i wyjście |
Rozgałęźnik optyczny 4 w 1 na wyjściu |
| Typ włókna |
9/125 SMF-28 lub określony przez klienta |
| Robocza długość fali |
1310, 1490, 1550nm |
| Stosunek sprzężenia |
1-50% |
| Przepustowość łącza |
±20nm |
| Utrata wtrąceniowa |
3,3 dB (50/50), 4,3/2,5 dB (40/60) |
| Stabilność termiczna |
≤0,3 (dB/℃) |
| Kierunkowość |
≥55 dB (≥60dB 2×2) |
| Typ opakowania |
Gołe włókno, luźna tuba 0,9/2,0/3,0 mm |
| Temperatura pracy |
-40 ℃ do 70 ℃ |
| Temperatura przechowywania |
-40 ℃ do 85 ℃ |
| Wymiary opakowania |
Φ3×54mm, 90×20×10mm |
| Złącze światłowodowe |
Złącza SC, FC, ST, LC (PC, UPC, APC) |
| Marka |
HELLOSIGNAL® LUB OEM |
| Czas dostawy |
Zwykle 25 dni po otrzymaniu wpłaty |
| Minimalna ilość zamówienia |
20 sztuk |
Cechy produktu
Rozgałęźniki światłowodowe FBT różnią się od rozgałęźników światłowodowych PLC metodą podziału. Mogą być produkowane z włóknami jednomodowymi, wielomodowymi 62.5 i wielomodowymi 50. Opcje dostosowywania obejmują złącza LC, LC/APC, SC, SC/APC, FC, FC/APC i ST lub wersje bez złącza.
W przypadku rozdzielaczy światłowodowych 1×2 dostępne są różne współczynniki podziału, w tym 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99 i ich współczynniki odwrotne.
Większość rozdzielaczy optycznych jest dostępna w konfiguracjach z luźną tubą o średnicy 900 µm i 250 µm z gołym włóknem. Złącza 1×2 i 2×2 zawierają metalowe tuleje ochronne, natomiast w przypadku większych wyjść zastosowano skrzynki ochronne.
Specyfikacje wydajności
| Parametr |
Łącznik szerokopasmowy |
Podwójny łącznik okienny |
Łącznik światłowodowy wielomodowy |
| Robocza długość fali |
Pasmo 1310, 1550 lub C + L |
1310 i 1550 |
850 lub 1310 lub Określ |
| Szerokość pasma operacyjnego |
±40 |
±40 |
±40 |
| Typowa nadmierna strata (dB) |
<0,7 |
<0,07 |
<0,4 |
| Tłumienność wtrąceniowa (dB) 50/50 |
<3.4 |
<3.4 |
<3,7 |
Notatka:Powyższe specyfikacje dotyczą urządzeń bez złączy. Dodaj dodatkową stratę 0,2 dB na złącze.
Opcje dostosowywania
Nasze rozgałęźniki światłowodowe umożliwiają szerokie dostosowywanie wielu parametrów, w tym typu trybu, klasy, długości fali, konfiguracji portu, typu światłowodu, opakowania, średnicy światłowodu, współczynnika sprzężenia i typu złącza, aby spełnić określone wymagania aplikacji.
