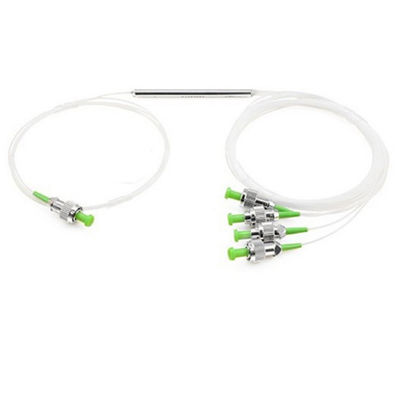

Rozdzielacz optyczny 1×4 Stalowa rura jednomodowy rozdzielacz światłowodowy FBT, złącza FC/APC (7233104)
Rozdzielacz światłowodowy 1*4/1*8/1*16/1*32 jednomodowy/wielomodowy ze złączami SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
Zastosowania rozdzielacza światłowodowego FBT 1×4
- FTTH, LAN, PON i optyczna telewizja kablowa
- Lokalna sieć pierścieniowa, system komunikacji światłowodowej
- Sprzęt do testowania światłowodów, czujnik światłowodowy
Specyfikacje rozdzielacza światłowodowego FBT 1×4
| Wejście i wyjście |
Rozdzielacz optyczny 1 do 4 FBT |
| Typ włókna |
9/125 SMF-28 lub określone przez klienta |
| Długość fali roboczej (nm) |
1310,1490,1550nm |
| Współczynnik sprzężenia (%) |
1-50% |
| Szerokość pasma (nm) |
20nm |
| Typowa strata wtrąceniowa (dB) |
≤7.2 |
| Strata zależna od polaryzacji (dB) |
≤0.1 |
| Jednorodność (dB) |
≤0.9 |
| Kierunkowość (dBm) |
≥60 |
| Równomierność (dB) |
0.5 |
| Typowa strata zależna (dB) |
≤0.15 |
| Stabilność temperaturowa (dB/ºC) |
≤0.002 |
| Temperatura pracy (℃) |
-40 ～ 70 |
| Temperatura przechowywania (℃) |
-40 ～ 85 |
| Kabel światłowodowy |
włókno surowe, włókno w luźnej tubie |
| Złącze światłowodowe |
SC FC LC ST |
| Marka |
HELLOSIGNAL® LUB OEM |
| Czas dostawy |
Zazwyczaj 25 dni po otrzymaniu depozytu |
| MOQ |
20 sztuk |
Opis produktu
Rozdzielacz światłowodowy FBT (zwany również sprzęgaczem światłowodowym) to urządzenie, które dzieli światło światłowodowe na kilka części w określonym stosunku. Rozdzielacze światłowodowe różnią się od rozdzielaczy światłowodowych PLC metodami podziału. Rozdzielacz światłowodowy może być produkowany z włóknem jednomodowym, wielomodowym 62,5 i wielomodowym 50. Dostępne również ze złączami LC, LC/APC, SC, SC/APC, FC, FC/APC i ST lub bez złączy.
Dla rozdzielaczy światłowodowych 1×2 dostępne są różne współczynniki podziału, w tym 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 i 99/1.
Większość rozdzielaczy optycznych jest dostępna w konfiguracjach z luźną tubą 900µm i włóknem surowym 250µm. Sprzęgacze 1×2 i 2×2 są standardowo wyposażone w ochronną metalową tuleję zakrywającą podział. Wyższe liczby wyjściowe są budowane z obudową chroniącą elementy rozdzielające.
Specyfikacje wydajności
Szczegółowe specyfikacje wydajności dla urządzeń Wide Band Coupler, Dual Window Couplex i Multimode Fiber Coupler:
| Parametr |
Wide Band Coupler |
Dual Window Couplex |
Multimode Fiber Coupler |
| Klasa |
P | A |
P | A |
P | A |
| Długość fali roboczej (nm) |
1310,1550 lub pasmo C + L |
1310 i 1550 |
850 lub 1310 lub określ |
| Szerokość pasma roboczego (nm) |
±40 |
±40 |
±40 |
| Typowa strata nadmiarowa (dB) |
<0.7 | <0.1 |
<0.07 | <0.1 |
<0.4 | <0.7 |
Uwaga: Powyższe specyfikacje dotyczą urządzeń bez złącza. Dodaj dodatkową stratę 0,2 dB na złącze.
