Szczegóły informacji

Robocza długość fali (nm):

1260 ~ 1650 nm

Długość włókna:

1,5 m lub wymagane

Temperatura pracy (℃):

-40 ～ 85

Typ złącza:

SC/APC, SC/UPC, LC FC ST

Podkreślić:

rozdzielacz światłowodowy

rozdzielacz optyczny PLC

opis produktu

Rozgałęźnik światłowodowy

1*4/1*8/1*16/1*32 jednomodowy/wielomodowy ze złączami SC LC FC ST/APC UPC FBT/PLC rozdzielacz optyczny

Rozdzielacz światłowodowy 1 × 2 LGX jednomodowy PLC z połączeniem SC FC (7233208) 1

Zastosowanie rozdzielacza światłowodowego 1X2 PLC:

FTTH, LAN, PON i optyczna CATV
Lokalna sieć pierścieniowa, system komunikacji światłowodowej
Sprzęt do testowania światłowodów, Czujnik światłowodowy

Specyfikacja rozdzielacza światłowodowego 1X2 PLC

Typ rozdzielacza PLC				Rozdzielacz PLC 1×2
Typ konfiguracji				1×2
Robocza długość fali (nm)				1260 ~ 1650 nm
Długość włókna				1,5 m lub wymagane
Kierunkowość (≥) dB				55
Styl opakowania				Bez bloków
Rodzaj włókna				Jednomodowy G657A1 lub G652D
Średnica włókna				0,9 mm, 2,0 mm, 3,0 mm
Straty zależne od polaryzacji (≤) dB				0,2
Straty zależne od długości fali (≤) dB				0,3
Typowe straty wtrąceniowe (≤) dB				3.9
Straty wtrąceniowe (≤) dB				4.2
Jednorodność strat (≤) dB				0,4
Temperatura pracy (℃)				-40 ～ 85
Temperatura przechowywania (℃)				-40 ～ 85
Wymiary opakowania uszczelniającego (mm)				13010025
Typ złącza				SC/APC, SC/UPC, LC FC ST
Marka				HELLOSIGNAL® LUB OEM
Czas dostawy				Zwykle 25 dni po otrzymaniu wpłaty.
Minimalne zamówienie				20szt

Wprowadzenie do rozdzielacza światłowodowego 1X2 PLC

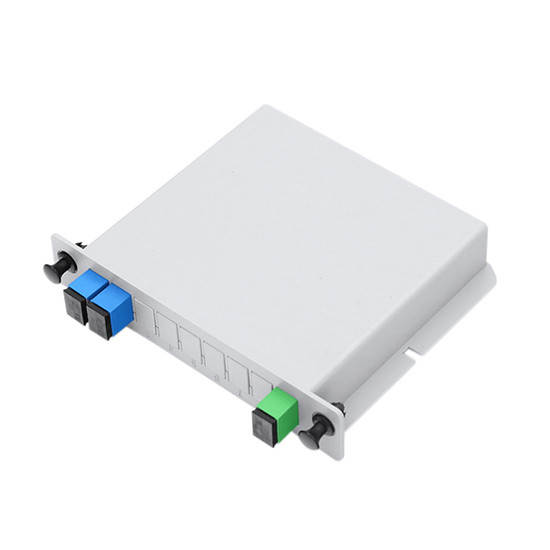

Rozdzielacz światłowodowy 1 × 2 LGX jednomodowy PLC z połączeniem SC FC to bezblokowy zainstalowany wewnątrz skrzynki LGX z portami wyjściowymi adapterów światłowodowych SC FC lub LC. Rozdzielacz światłowodowy 1 × 2 LGX jest używany w światłowodowym panelu krosowym 3RU.

Rozdzielacz planarnego obwodu świetlnego (PLC) jest rodzajem optycznego urządzenia do zarządzania energią, które jest wytwarzane przy użyciu krzemionkowej technologii falowodów optycznych.Charakteryzuje się niewielkimi rozmiarami, wysoką niezawodnością, szerokim zakresem długości fal roboczych i dobrą jednolitością między kanałami i jest szeroko stosowany w sieciach PON do realizacji optycznego podziału mocy sygnału. Dostarczamy całą serię produktów splitterów 1xN i 2xN, które są dostosowane do konkretnych Aplikacje.

Dane techniczne:

Parametr		1 x N rozdzielacz PLC;Rozdzielacz PLC 2 x N
Parametr		1×2	1×4	1×8	1×16	1×32	1×64	1×128
Parametr		2×2	2×4	2×8	2×16	2×32	2×64	2×128
Robocza długość fali (mm)		1260~1650
Rodzaj włókna		G657A1 lub dostosowany
Tłumienie wtrąceniowe (dB) (klasa P/S)	1 x N	3,8/4,0	7,2/7,4	10,3/10,7	13,5/13,7	16,5/16,9	20,5/21,0	23,8/24,2
Tłumienie wtrąceniowe (dB) (klasa P/S)	2 x N	3,9/4,2	7,3/7,6	10,5/11	14,4/14,6	17,4/17,9	21,0/21,5	24,5/25,0
Jednorodność strat (dB)		< 0,4	< 0,6	< 0,8	< 1,0	< 1,5	< 2,0	< 2,5
PDL(dB)		< 0,2	< 0,2	< 0,2	< 0,3	< 0,3	< 0,4	< 0,4
Strata odbiciowa (dB)		> 55	> 55	> 55	> 55	> 55	> 55	> 55
Kierunkowość (dB)		> 55	> 55	> 55	> 55	> 55	> 55	> 55
Straty zależne od długości fali (dB)		< 0,5	< 0,5	< 0,5	< 0,5	< 1,0	< 1,0	< 1,0
Długość włókna (m)		1m lub dostosowane
Stabilność temperaturowa (-20~+80°C)		< 0,5
Temperatura pracy (°C)		– 20~+80
Temperatura przechowywania (°C)		– 40~+80
Maksymalne przekazanie mocy (mW)		500,0
Uwaga: Powyższe specyfikacje dotyczą urządzeń bez złącza.Dodaj dodatkowe straty 0,2 dB na złącze.

Ważne informacje alternatywne

A	B	D	F	F
Port	Pakiet	Średnica włókna	Długość włókna	Złącze
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128	1=Goły 2=Bez bloków 3=Moduł skrzynki ABS 4=Wstaw skrzynkę 5=Typ palety 6=montaż w stojaku Z=Dostosowane	0=250um 1=900um 2=2,0 mm 3=3,0 mm	0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Dostosowane	0=Brak 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Dostosowane
