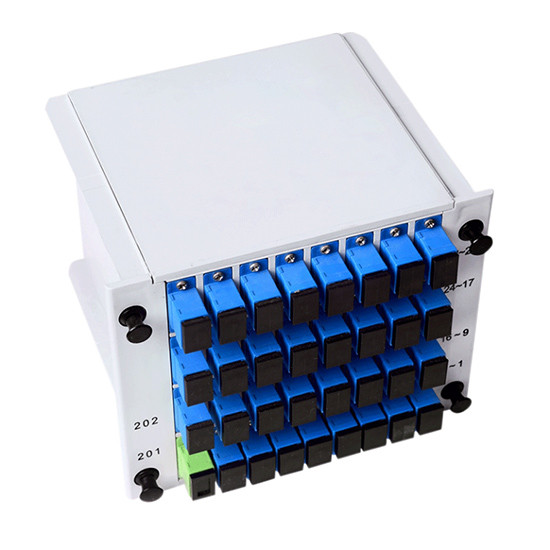

Splitter optyczny 1X32 LGX Single Mode PLC Splitter(7233220)

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Numer modelu: Rozdzielacz optyczny
Minimalne zamówienie: 20 sztuk
Szczegóły pakowania: 10 szt. / Plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: Bez limitu
Szczegóły informacji
Robocza długość fali (nm): 1260 ~ 1650 nm Długość włókna: 1,5m
Temperatura pracy (℃): -40 ~ 85 Typ złącza: SC/APC, SC/UPC, LC FC ST
Podkreślić:

rozdzielacz światłowodowy

,

rozdzielacz optyczny PLC


opis produktu





1*4/1*8/1*16/1*32 jednomodowy/wielomodowy ze złączami SC LC FC ST/APC UPC FBT/PLC rozdzielacz optyczny

Splitter optyczny 1X32 LGX Single Mode PLC Splitter(7233220) 0







Splitter optyczny 1X32 LGX Single Mode PLC Splitter(7233220) 1



Zastosowanie rozdzielacza światłowodowego 1X32 PLC:

  • FTTH, LAN, PON i optyczna CATV
  • Lokalna sieć pierścieniowa, system komunikacji światłowodowej
  • Sprzęt do testowania światłowodów, Czujnik światłowodowy

Specyfikacja rozdzielacza światłowodowego 1X32 PLC

Typ rozdzielacza PLC Rozdzielacz PLC 1×32
Typ konfiguracji 1×32
Robocza długość fali (nm) 1260 ~ 1650 nm
Długość włókna 1,5m
Kierunkowość (≥) dB 55
Styl opakowania Moduł LGX
Rodzaj włókna Jednomodowy G657A1 lub G652D
Średnica włókna 0,9 mm, 2,0 mm, 3,0 mm
Straty zależne od polaryzacji (≤) dB 0,3
Straty zależne od długości fali (≤) dB 0,5
Typowe straty wtrąceniowe (≤) dB 16.2
Straty wtrąceniowe (≤) dB 17.1
Jednorodność strat (≤) dB 1.5
Temperatura pracy (℃) -40 ~ 85
Temperatura przechowywania (℃) -40 ~ 85
Wymiary opakowania uszczelniającego (mm) 130*100*102
Typ złącza SC/APC, SC/UPC, LC FC ST
Marka HELLOSIGNAL® LUB OEM
Czas dostawy Zwykle 25 dni po otrzymaniu wpłaty.
Minimalne zamówienie 20szt

Wprowadzenie do rozdzielacza światłowodowego 1X32 PLC

Rozdzielacz optyczny 1X32 Jednomodowy rozdzielacz PLC LGX z adapterami SC został zaprojektowany tak, aby pasował do panelu światłowodowego 19″ 3RU montowanego w stojaku.Możesz dostosować go za pomocą połączeń typu SC LC FC ST do swoich wymagań.Ten rozdzielacz optyczny typu 1X32 LGX plc ułatwia połączenia o dużej gęstości.

Ten rozdzielacz optyczny wykorzystuje technologię Planer Light wave Circuit (PLC) dla współczynnika podziału 2, 4, 8,16, 32 i 64. Typ mikrorurki rozdzielacza optycznego odnosi się do portu 0,9 mm wsuwanego, wielokanałowego, bezpośredniego wyjścia światłowodowego o kompaktowej konstrukcji i łatwy w użyciu. Aplikacja dla sieci FTTX, sieci LAN/WAN lub CATV.

Splitter optyczny 1X32 Szczegółowe obrazy:

Splitter optyczny 1X32 LGX Single Mode PLC Splitter(7233220) 2

Dane techniczne:

Parametr 1 x N rozdzielacz PLC;Rozdzielacz PLC 2 x N
Parametr 1×2 1×4 1×8 1×16 1×32 1×64 1×128
2×2 2×4 2×8 2×16 2×32 2×64 2×128
Robocza długość fali (mm) 1260~1650
Rodzaj włókna G657A1 lub dostosowany
Tłumienie wtrąceniowe (dB)
(klasa P/S)
1 x N 3,8/4,0 7,2/7,4 10,3/10,7 13,5/13,7 16,5/16,9 20,5/21,0 23,8/24,2
2 x N 3,9/4,2 7,3/7,6 10,5/11 14,4/14,6 17,4/17,9 21,0/21,5 24,5/25,0
Jednorodność strat (dB) < 0,4 < 0,6 < 0,8 < 1,0 < 1,5 < 2,0 < 2,5
PDL(dB) < 0,2 < 0,2 < 0,2 < 0,3 < 0,3 < 0,4 < 0,4
Strata odbiciowa (dB) > 55 > 55 > 55 > 55 > 55 > 55 > 55
Kierunkowość (dB) > 55 > 55 > 55 > 55 > 55 > 55 > 55
Straty zależne od długości fali (dB) < 0,5 < 0,5 < 0,5 < 0,5 < 1,0 < 1,0 < 1,0
Długość włókna (m) 1m lub dostosowane
Stabilność temperaturowa (-20~+80°C) < 0,5
Temperatura pracy (°C) – 20~+80
Temperatura przechowywania (°C) – 40~+80
Maksymalne przekazanie mocy (mW) 500,0

Uwaga: Powyższe specyfikacje dotyczą urządzeń bez złącza.Dodaj dodatkowe straty 0,2 dB na złącze.

Ważne informacje alternatywne

A B D F F
Port Pakiet Średnica włókna Długość włókna Złącze
0102 = 1×2
0104 = 1×4
0108 = 1×8
0116 = 1×16
0132 = 1×32
0164 = 1×64
1128 = 1×128
0202 = 2×2
0204 = 2×4
0208= 2×8
0216 = 2×16
0232=2×32
0264 = 2×64
2128 = 2×128
1=Goły
2=Bez bloków
3=Moduł skrzynki ABS
4=Wstaw skrzynkę
5=Typ palety
6=montaż w stojaku
Z=Dostosowane
0=250um
1=900um
2=2,0 mm
3=3,0 mm
0=0,5m
1=1,0m
2=1,5m
3=2,0m
4=3,0m
5=4,0m
Z=Dostosowane
0=Brak
1=FC/APC
2=FC/UPC
3=SC/APC
4=SC/UPC
5=LC/APC
6=LC/UPC
7=ST
Z=Dostosowane
