| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | KINGTONE or OEM |
| Orzecznictwo: | UL, CE, RoHS |
| Numer modelu: | KABEL DO MONITOROWANIA CCTV |
| Minimalne zamówienie: | 30 km |
| Szczegóły pakowania: | Drewniana szpula lub szpula 500FT, 1000FT w pudełku |
| Czas dostawy: | 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 3000KM / miesiąc |
| Konduktor: | goła miedź | Dielektryk: | Spieniony polietylen |
|---|---|---|---|
| TARCZA: | BC-Warkocz (95%) | Kurtka: | PVC-CMR |
| Przewód zasilający przewód: | pne | Przewód zasilający Średnica izolacji: | PVC-CMR (czerwony, czarny) |
|

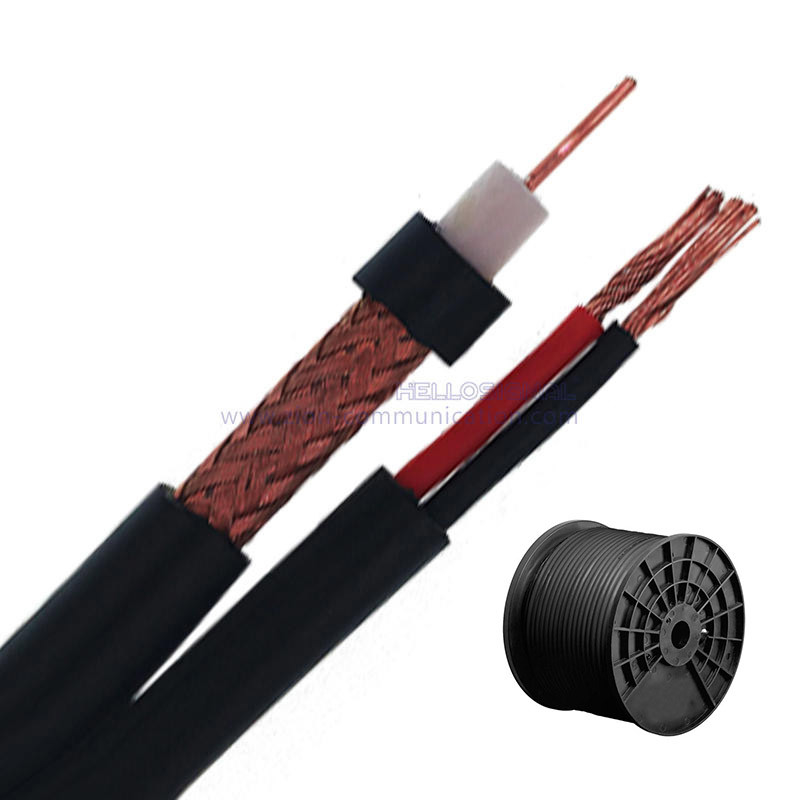

RG59/U +2C18AWG CMR Rysunek 8 Kabel koncentryczny CCTV 75 Ohm NR 7102022 |
||
| Parametry konstrukcyjne: | ||
| Wewnętrzny przewodnik | 0,032"/0,81 mm/20AWG Czysta miedź | |
| Dielektryk | 0,144"/3,66±0,05 mm spieniony polietylen | |
| Tarcza | Oplot 0,12 mmBC (95%) | |
| Kurtka | 0,236"/6,00±0,1 mm PVC-CMR | |
| Przewód zasilający | 2x18AWG/(7*0,38mm) pne | |
| Przewód zasilający Średnica izolacji | 0,075"/1,90 mm PVC-CMR (czerwony, czarny) | |
| Kurtka | 0,199"/5,05±0,1 mm PCW-CMR | |
| Aplikacja | Do użytku w dłuższych odcinkach CCTV | |
| Parametry elektryczne: | ||
| Rezystancja przewodu wewnętrznego |
Maks.o 20℃niech będzie < 33,5 Ω/km (10,3 Ω/kft) |
|
| Pojemność | 52 ±3 pF/m 17 ±0,3 pF/stopę | |
| Impedancja | 75 ± 3 Ω | |
| Strata zwrotu | między 5 a 1000 MHz: > 22 dB | |
| Prędkość propagacji | 0,85 | |
| Test iskiernika (VAC) | 4 | |
| Właściwości mechaniczne i środowiskowe | ||
| Promień gięcia kabla | 10-krotna średnica kabla | |
| Zakres temperatur roboczych | -20℃do 75℃ | |
| Średnice kabli | 6,0 × 5,05 mm | |
| Przekrój | ||
 |
||
| Tłumienie (20 ℃): | ||
| Częstotliwość (MHz) | Maksymalne tłumienie (dB/100 stóp) | Maksymalne tłumienie (dB/100m) |
| 5 | 0,86 | 2.82 |
| 55 | 2.05 | 6.73 |
| 83 | 2.45 | 8.04 |
| 187 | 3,60 | 11.81 |
| 211 | 3,80 | 12.47 |
| 250 | 4.10 | 13.45 |
| 300 | 4.45 | 14.60 |
| 350 | 4,80 | 15.75 |
| 400 | 5.10 | 16.73 |
| 450 | 5.40 | 17.72 |
| 500 | 5.70 | 18.70 |
| 550 | 5,95 | 19.52 |
| 600 | 6.20 | 20.34 |
| 750 | 6,97 | 22.87 |
| 865 | 7.52 | 24.67 |
| 1000 | 8.12 | 26.64 |
| Informacje o zamówieniu: | ||
| Cechowanie | HELLOSIGNAL RG59/U +2C18AWG CMR Rysunek 8 KABEL KONCENTRYCZNY CCTV 7102022 ×××M/FT |
|
| Pakiet | Zapytana długość na szpuli, pudle, plastikowej szpuli, drewnianej szpuli, palecie… | |
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |
| Marka | HELLOSYGNAŁ®LUB OEM | |
