Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | hellosignal |
Orzecznictwo: | UL, CE, RoHS |
Numer modelu: | KABEL DO MONITOROWANIA CCTV |
Minimalne zamówienie: | 30 km |
Szczegóły pakowania: | Drewniana szpula lub szpula 500FT, 1000FT w pudełku |
Czas dostawy: | 25 dni roboczych |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 3000KM / miesiąc |
Konduktor: | goła miedź | Dielektryk: | Pianka FEP |
---|---|---|---|
TARCZA: | BC-Warkocz (95%) | Kurtka: | PVC-CMR |
Przewód zasilający przewód: | pne | Przewód zasilający Średnica izolacji: | PVC-CMR (czerwony, czarny) |

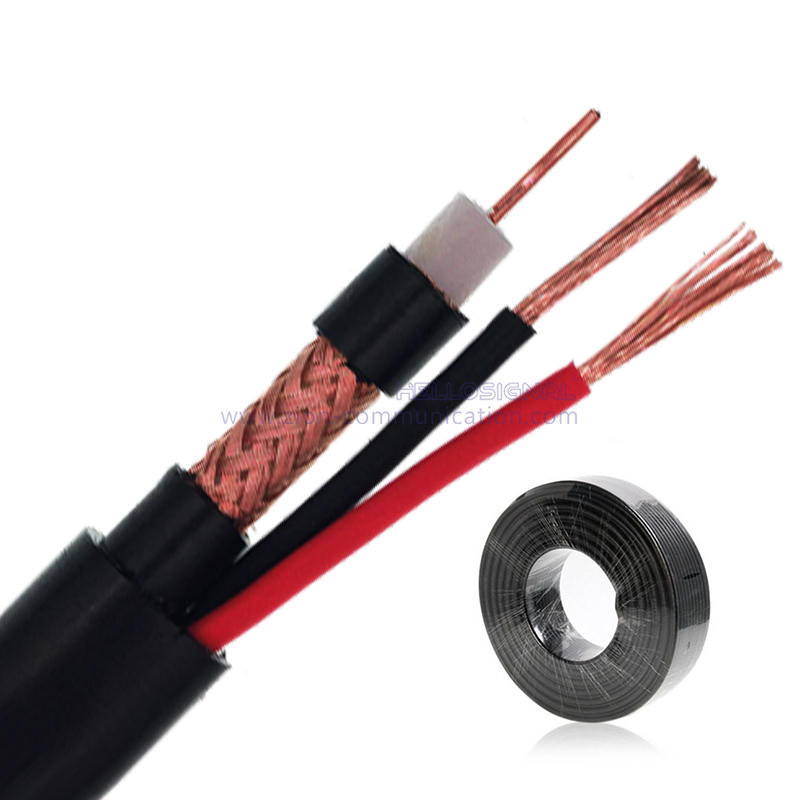

RG59/U +2C18AWG CMR Wspólne Kabel koncentryczny CCTV 75 Ohm NR 7102025 |
||
Parametry konstrukcyjne: | ||
Wewnętrzny przewodnik | 0,032"/0,81 mm/20AWG Czysta miedź | |
Dielektryk | 0,144"/3,66±0,05 mm spieniony polietylen | |
Tarcza | Oplot 0,12 mmBC (95%) | |
Kurtka | 0,236"/6,00±0,1 mm PVC-CMR | |
Przewód zasilający | 2x18AWG/(7*0,38mm) pne | |
Przewód zasilający Średnica izolacji | 0,075"/1,90 mm PVC-CMR (czerwony, czarny) | |
Kurtka | 9,5 mmPVC-CMR | |
Aplikacja | Do użytku w dłuższych odcinkach CCTV | |
Parametry elektryczne: | ||
Rezystancja przewodu wewnętrznego |
Maks.o 20℃niech będzie < 33,5 Ω/km (10,3 Ω/kft) |
|
Pojemność | 52 ±3 pF/m 17 ±0,3 pF/stopę | |
Impedancja | 75 ± 3 Ω | |
Strata zwrotu | między 5 a 1000 MHz: > 22 dB | |
Prędkość propagacji | 0,85 | |
Test iskiernika (VAC) | 4 | |
Właściwości mechaniczne i środowiskowe | ||
Promień gięcia kabla | 10-krotna średnica kabla | |
Zakres temperatur roboczych | -20℃do 75℃ | |
Średnice kabli | 9,5 mm | |
Przekrój | ||
Tłumienie (20 ℃): | ||
Częstotliwość (MHz) | Maksymalne tłumienie (dB/100 stóp) | Maksymalne tłumienie (dB/100m) |
5 | 0,86 | 2.82 |
55 | 2.05 | 6.73 |
83 | 2.45 | 8.04 |
187 | 3,60 | 11.81 |
211 | 3,80 | 12.47 |
250 | 4.10 | 13.45 |
300 | 4.45 | 14.60 |
350 | 4,80 | 15.75 |
400 | 5.10 | 16.73 |
450 | 5.40 | 17.72 |
500 | 5.70 | 18.70 |
550 | 5,95 | 19.52 |
600 | 6.20 | 20.34 |
750 | 6,97 | 22.87 |
865 | 7.52 | 24.67 |
1000 | 8.12 | 26.64 |
Informacje o zamówieniu: | ||
Cechowanie | HELLOSIGNAL RG59U +2C18AWG CMR Wspólny KABEL KONCENTRYCZNY CCTV 7102025 ×××M/FT |
|
Pakiet | Zapytana długość na szpuli, pudle, plastikowej szpuli, drewnianej szpuli, palecie… | |
Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |
Marka | HELLOSYGNAŁ®LUB OEM |
