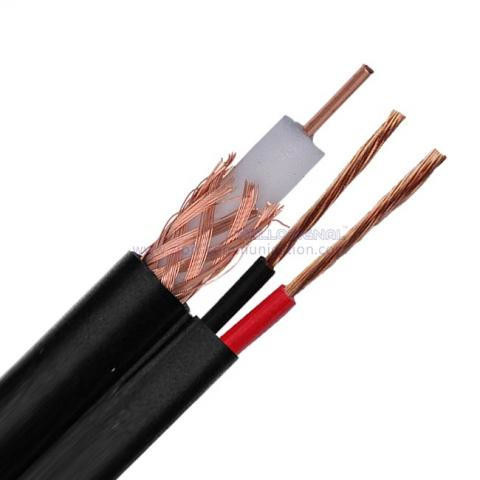

RG59K + 2C0.5 Rysunek 8
Kabel koncentryczny CCTV 75 Ohm
NR 7102035
|
Podobny typ: |
Kabel koncentryczny |
Rdzenie mocy |
Katalog
Nie. |
Typ kond
&Nom.DCR |
Dielektryk |
Zastawianie&
%Zasięg |
Kurtka |
Typ przew. przewodu zasilającego |
Linia napięciowa
OD z
izolacja |
Kurtka |
Nie m.Pojemność |
RG59 B/U +2C0,50 Cyfra 8 NR 7102036 |
0,58 mm (SOL) pne 54 Ω/km |
Solidny PE |
pne Warkocz 95% |
6,00 mm PVC/PE/LSZH |
2x (16*0,2 mm PNE ) |
1,9 mm HDPE (Czerwony czarny) |
5,05 mm PCW/PE/ LSZH |
67±2 pF/m |
RG59 B/U +2C0,50 CCA Cyfra 8 NR 7102037 |
0,58 mm (SOL) pne 54 Ω/km |
Solidny PE |
CCA Warkocz 95% |
6,00 mm PVC/PE/LSZH |
2x (16*0,2 mm CCA) |
1,9 mm HDPE (Czerwony czarny) |
5,05 mm PCW/PE/ LSZH |
67±2 pF/m |
RG59 mikro +2C0,75 Cyfra 8 NR 7102040 |
7*0,18 mm (SOL) pne 54 Ω/km |
Solidny PE |
CCA Warkocz 95% |
4,05 mm PVC/PE/LSZH |
2x (16*0,2 mm CCA) |
1,9 mm HDPE (Czerwony czarny) |
5,05 mm PCW/PE/ LSZH |
52±3 pF/m |
RG59 B/U +2C0,50 CCA Cyfra 8 NR 7102041 |
0,5 mm (SOL) pne 87,6 Ω/km |
Piana FEP |
1. Folia Al/PET 2.CCA - Warkocz 50% |
5,6 mm PVC/PE/LSZH |
2x (16*0,2 mm CCA) |
PVC 2,0 mm (Czerwony czarny) |
5,05 mm PCW/PE/ LSZH |
69±2 pF/m |
RG59CCS +2x0,75, Cyfra 8 NR 7102044 |
0,643 mm (SOL) CCS 252,83 Ω/km |
Piana FEP |
1.Folia AL 2. Drut AL |
6,00 mm PVC/PE/LSZH |
2x (16*0.25mm CCA) |
PVC 2,0 mm (Czerwony czarny) |
5,05 mm PCW/PE/ LSZH |
69±2 pF/m |
Parametry konstrukcyjne: |
Wewnętrzny przewodnik |
0,70 mm goła miedź |
Dielektryk |
0,144"/3,66±0,05 mm spieniony polietylen |
Tarcza |
Oplot 0,12 mm BC (47%) |
Kurtka |
0,236 cala/6,00 ± 0,1 mm PCW/PE/LSZH |
Przewód zasilający |
2x(24*0,15mmBC) |
Przewód zasilający Średnica izolacji |
0,075"/1,9 mm HDPE (czerwony, czarny) |
Kurtka |
5,05 mm PVC/PE/LSZH |
Aplikacja |
Do użytku w dłuższych odcinkach CCTV |
Parametry elektryczne: |
Rezystancja przewodu wewnętrznego |
54 omów/km przy 20℃ |
Pojemność |
52 ±3 pF/m 17 ±0,3 pF/stopę |
Impedancja |
75 ± 3 Ω |
Strata zwrotu |
między 5 a 1000 MHz: > 22 dB |
Prędkość propagacji |
0,85 |
Test iskiernika (VAC) |
4 |
|
Właściwości mechaniczne i środowiskowe |
Promień gięcia kabla |
10-krotna średnica kabla |
Zakres temperatur roboczych |
-20℃do 60℃ |
Średnice kabli |
6,0 × 5,05 mm |
|
Przekrój |
|
Tłumienie (20 ℃): |
Częstotliwość (MHz) |
Maksymalne tłumienie (dB/100 stóp) |
Maksymalne tłumienie (dB/100m) |
5 |
0,82 |
2,50 |
10 |
0,92 |
2,80 |
50 |
2.13 |
6.50 |
100 |
2,92 |
8.90 |
200 |
4.20 |
12.80 |
400 |
6.07 |
18.50 |
700 |
7.51 |
22.90 |
900 |
8,79 |
26.80 |
1000 |
9.25 |
28.20 |
|
Informacje o zamówieniu: |
Cechowanie |
HELLOSIGNAL RG59K + 2C0.5 Rysunek 8 KABEL KONCENTRYCZNY CCTV 7102035 ×××M/FT |
Pakiet |
Zapytana długość na szpuli, pudle, plastikowej szpuli, drewnianej szpuli, palecie… |
Czas dostawy |
Zwykle 25 dni po otrzymaniu wpłaty. |
Marka |
HELLOSYGNAŁ®LUB OEM |
|
