| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | hellosignal |
| Orzecznictwo: | UL, CE, RoHS |
| Numer modelu: | KABEL DO MONITOROWANIA CCTV |
| Minimalne zamówienie: | 30 km |
| Szczegóły pakowania: | Drewniana szpula lub szpula 500FT, 1000FT w pudełku |
| Czas dostawy: | 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 3000KM / miesiąc |
| Konduktor: | Miedź 18AWG | Dielektryk: | Polietylen stały |
|---|---|---|---|
| Tarcza1: | Połączona osłona z folii aluminiowej | Tarcza2: | Drut z oplotu AL 95% pokrycia |
| Przewód zasilający przewód: | pne | Przewód zasilający Średnica izolacji: | PVC-CM (czerwony, czarny) |
| Kurtka: | PCVPVC-CM |
|

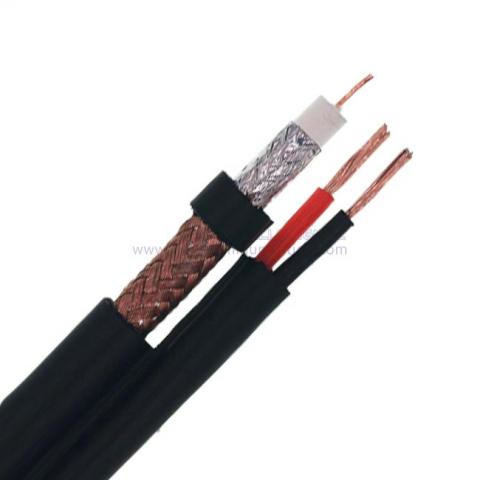

RG6/U+2C18AWG CM Rysunek 8 NR 7102002 |
||||||||
| Podobny typ: | ||||||||
| Katalog Nie. |
Typ kond &Nom.DCR |
Zastawianie& %Zasięg |
Kurtka | Typ przew. przewodu zasilającego | Linia napięciowa OD z izolacja |
Kurtka | Nie m.Pojemność | Nom.Imp.Ω |
| RG6/U +2C18AWG Cyfra 8 NR 7102001 |
18AWG(SOL)CCS 87 Ω/km |
1.B.Al/PET 2.AL-warkocz 95% |
6,65 mm PCW |
2x18AWG/ (16*0,25mm) pne |
1,9 mm PE/PVC (Czerwony czarny) |
PVC 5,05 mm | 52±3pF/m | 75±3Ω |
| RG6/U +2C18AWG CMR Cyfra 8 NR 7102003 |
18AWG(SOL)Cu 21,2 Ω/km |
1.B.Al/PET 2.BC-Warkocz 95% |
6,65 mm PVC-CMR |
2x18AWG/ (7 * 0,38 mm) pne |
1,9 mm PVC-CMR (Czerwony czarny) |
5,05 mm PVC-CMR | 52±3pF/m | 75±3Ω |
| RG6/U +2C18AWG CMP Cyfra 8 NR 7102004 |
18AWG(SOL)Cu 21,2 Ω/km |
1.B.Al/PET 2.BC-Warkocz 95% |
5,9 mm PCW-CMP |
2x18AWG/ (7 * 0,38 mm) pne |
1,6 mm PCW-CMP (Czerwony czarny) |
3,8 mm PVC-CMP | 52±3pF/m | 75±3Ω |
| Parametry konstrukcyjne: | ||||||||
| Wewnętrzny przewodnik | Miedź 1,02 mm/0,04 cala/18AWG | |||||||
| Dielektryk | Spieniony PE 4,45 mm/0,175 cala | |||||||
| Tarcza 1 | Osłona z folii aluminiowej | |||||||
| Tarcza 2 | Drut pleciony BC 95% pokrycia | |||||||
| Kurtka | 6,65 mm PCW-CM | |||||||
| Przewód zasilający | 2x18AWG/(7*0,38mm) pne | |||||||
| Przewód zasilający Średnica izolacji | 1,9 mm PVC-CM (czerwony, czarny) | |||||||
| Kurtka | 5,05 mmPVC-CM | |||||||
| Aplikacja | Do użytku w dłuższych odcinkach CCTV | |||||||
| Parametry elektryczne: | ||||||||
| Rezystancja przewodu wewnętrznego | Maks.o 20℃powinno wynosić < 21,2 Ω/km (6,96 Ω/kft) | |||||||
| Pojemność | 52 ±3 pF/m 17 ±0,3 pF/stopę | |||||||
| Impedancja | 75 ± 3 Ω | |||||||
| Strata zwrotu | między 5 a 1000 MHz: > 22 dB | |||||||
| Prędkość propagacji | 0,85 | |||||||
| Test iskiernika (VAC) | 4 | |||||||
| Właściwości mechaniczne i środowiskowe | ||||||||
| Promień gięcia kabla | 10-krotna średnica kabla | |||||||
| Zakres temperatur roboczych | -20℃do 60℃ | |||||||
| Średnice kabli | 6,65 × 5,05 mm | |||||||
| Przekrój | ||||||||
 |
||||||||
| Tłumienie (20 ℃): | ||||||||
| Częstotliwość (MHz) | Maksymalne tłumienie (dB/100 stóp) | Maksymalne tłumienie (dB/100m) | ||||||
| 5 | 0,58 | 1,90 | ||||||
| 55 | 1,60 | 5.25 | ||||||
| 83 | 1,95 | 6.40 | ||||||
| 187 | 2,85 | 9.35 | ||||||
| 211 | 3.05 | 10.00 | ||||||
| 250 | 3.30 | 10.82 | ||||||
| 300 | 3,55 | 11.64 | ||||||
| 350 | 3,85 | 12.63 | ||||||
| 400 | 4.15 | 13.61 | ||||||
| 450 | 4.40 | 14.43 | ||||||
| 500 | 4,66 | 15.29 | ||||||
| 550 | 4,90 | 16.08 | ||||||
| 600 | 5.10 | 16.73 | ||||||
| 750 | 5,65 | 18.54 | ||||||
| 865 | 6.10 | 20.01 | ||||||
| 1000 | 6.55 | 21.49 | ||||||
| Informacje o zamówieniu: | ||||||||
| Cechowanie | HELLOSIGNAL RG6/U+2C18AWG CM Rysunek 8 KABEL KONCENTRYCZNY CCTV 7102002 ×××M/FT |
|||||||
| Pakiet | Zapytana długość na szpuli, pudle, plastikowej szpuli, drewnianej szpuli, palecie… | |||||||
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |||||||
| Marka | HELLOSIGNAL® LUB OEM | |||||||
