| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | hellosignal |
| Orzecznictwo: | UL, CE, RoHS |
| Numer modelu: | KABEL DO MONITOROWANIA CCTV |
| Minimalne zamówienie: | 30 km |
| Szczegóły pakowania: | Drewniana szpula lub szpula 500FT, 1000FT w pudełku |
| Czas dostawy: | 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 3000KM / miesiąc |
| Konduktor: | Miedź 18AWG | Dielektryk: | Polietylen stały |
|---|---|---|---|
| Tarcza1: | Połączona osłona z folii aluminiowej | Tarcza2: | Drut z oplotu AL 95% pokrycia |
| Przewód zasilający przewód: | pne | Przewód zasilający Średnica izolacji: | PVC-CMP (czerwony, czarny) |
| Kurtka: | PVC-CMP |
|

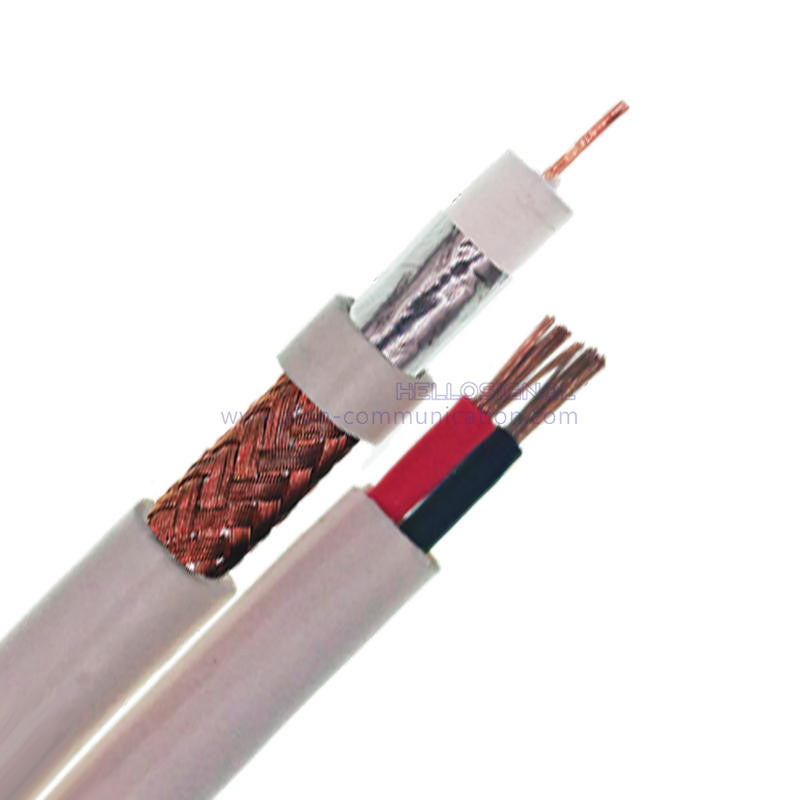

RG6/U+2C18AWG CMP Rysunek 8 Kabel koncentryczny CCTV 75 Ohm NR 7102004 |
||
| Parametry konstrukcyjne: | ||
| Wewnętrzny przewodnik | Miedź 1,02 mm/0,04 cala/18AWG | |
| Dielektryk | Pianka FEP 4,32 mm | |
| Tarcza 1 | Osłona z folii aluminiowej | |
| Tarcza 2 | Drut pleciony BC 95% pokrycia | |
| Kurtka | 5,9 mm PCW-CMP | |
| Przewód zasilający | 2x18AWG/(7*0.38mm) pne | |
| Przewód zasilający Średnica izolacji | 1,6 mm PVC-CMP (czerwony, czarny) | |
| Kurtka | 3,8 mmPVC-CMP | |
| Aplikacja | Do użytku w dłuższych odcinkach CCTV | |
| Parametry elektryczne: | ||
| Rezystancja przewodu wewnętrznego |
Maks.o 20℃niech będzie < 21,2 Ω/km (6,96 Ω/kft) |
|
| Pojemność | 52 ±3 pF/m 17 ±0,3 pF/stopę | |
| Impedancja | 75 ± 3 Ω | |
| Strata zwrotu | między 5 a 1000 MHz: > 22 dB | |
| Prędkość propagacji | 0,85 | |
| Test iskiernika (VAC) | 4 | |
| Właściwości mechaniczne i środowiskowe | ||
| Promień gięcia kabla | 10-krotna średnica kabla | |
| Zakres temperatur roboczych | -20℃do 75℃ | |
| Średnice kabli | 5,9 × 3,8 mm | |
| Przekrój | ||
 |
||
| Tłumienie (20 ℃): | ||
| Częstotliwość (MHz) | Maksymalne tłumienie (dB/100 stóp) | Maksymalne tłumienie (dB/100m) |
| 1 | 0,50 | 1,64 |
| 10 | 0,92 | 3.02 |
| 50 | 1,75 | 5.74 |
| 100 | 2.60 | 8.52 |
| 200 | 3,80 | 12.46 |
| 400 | 5.50 | 18.03 |
| 700 | 7.60 | 24.92 |
| 900 | 8.90 | 29.18 |
| 1000 | 9.30 | 30.49 |
| 1200 | 10.60 | 34,75 |
| 1450 | 12.00 | 39.34 |
| 1800 | 13.60 | 44,59 |
| 2200 | 14.80 | 48,52 |
| 3000 | 18.00 | 59.02 |
| Informacje o zamówieniu: | ||
| Cechowanie | HELLOSIGNAL RG6/U+2C18AWG CMP Rysunek 8 KABEL KONCENTRYCZNY CCTV 7101004 ×××M/FT |
|
| Pakiet | Zapytana długość na szpuli, pudle, plastikowej szpuli, drewnianej szpuli, palecie… | |
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |
| Marka | HELLOSYGNAŁ®LUB OEM | |
