| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Zion communication OR OEM |
| Orzecznictwo: | MSHA, CE,CPR, RoHS |
| Numer modelu: | Nieszczelny kabel zasilający VHF |
| Minimalne zamówienie: | 10 km |
| Szczegóły pakowania: | 500M, 1000M, drewniany bęben, paleta |
| Czas dostawy: | Zwykle 15 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1000KM / miesiąc |
| Wewnętrzny przewodnik: | 2,31 ± 0,05 mm czystej miedzi | Dielektryk: | 9,50 ± 0,20 mm spieniony PE |
|---|---|---|---|
| TARCZA: | Oplot z czystej miedzi 16 x 0,60 mm | KURTKA WEWNĘTRZNA: | 13,00 ± 0,20 mm PE Czarny |
| Zewnętrzna kurtka: | 15,00 ± 0,20 mm FR-PVC lub LSZH |

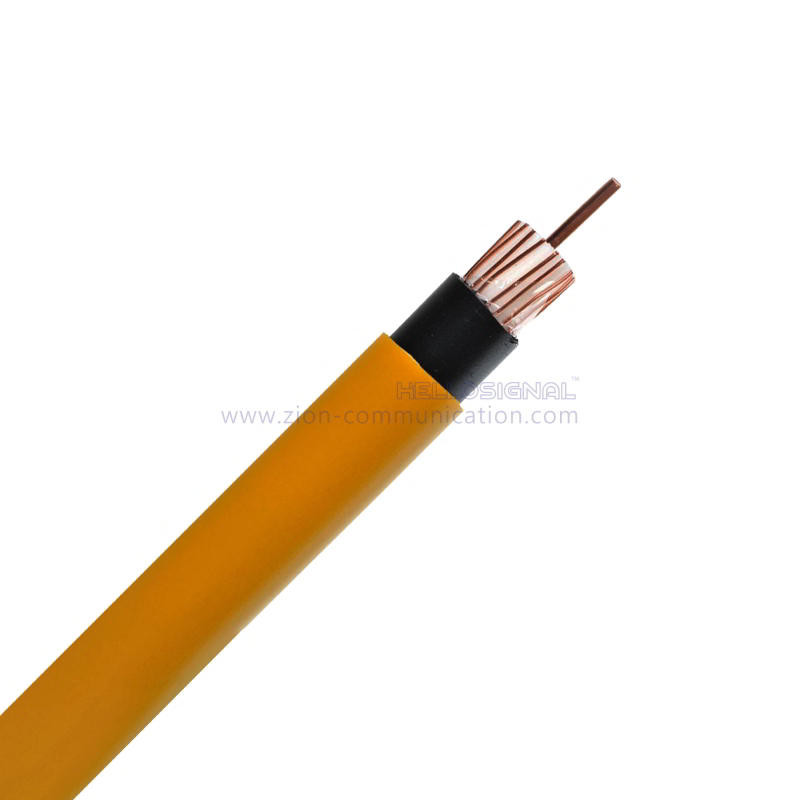

| Nieszczelny kabel zasilający VHF(NR 7100500) | ||
| Parametry konstrukcyjne: | ||
| Wewnętrzny przewodnik | 2,31 ± 0,05 mm Czysta miedź | |
| Dielektryk | 9,50 ± 0,20 mm Spieniony PE | |
| Tarcza | 16 x 0,60 mm goły oplot z drutu miedzianego | |
| Kurtka wewnętrzna | 13,00 ± 0,20 mm PE Czarny | |
| Zewnętrzna kurtka | 15,00 ± 0,20 mm FR-PVC lub LSZH | |
| Aplikacja | Do użytku w systemie komunikacji podziemnej kopalni | |
| Parametry elektryczne: | ||
| Wewnętrzny przewodnik prądu stałego Opór |
Maks.powinna wynosić <4,1 Ω/km | |
| Zewnętrzny przewód DC Opór |
Maks.powinna wynosić <3,9 Ω/km | |
| Rezystancja izolacji | >10,4 Ω/km | |
| Pojemność | 54 pF/m | |
| Impedancja | 75±3 Ω | |
| Częstotliwość | 5 do 500 MHz | |
| Osłabienie | ≤3,4 dB/100 m przy 85 MHz | |
| ≤4,2 dB/100 m przy 150 MHz | ||
| ≤4,8 dB/100 m przy 160 MHz | ||
| ≤6,2 dB/100 m przy 450 MHz | ||
|
Przekrój:
|
||
| Właściwości mechaniczne i środowiskowe: | ||
| Minimalny promień gięcia | 150 mm | |
| Zakres temperatur roboczych | -40℃do +70℃ | |
| Wymiary kabli | 15,00 ± 0,20 mm FR-PVC lub LSZH | |
