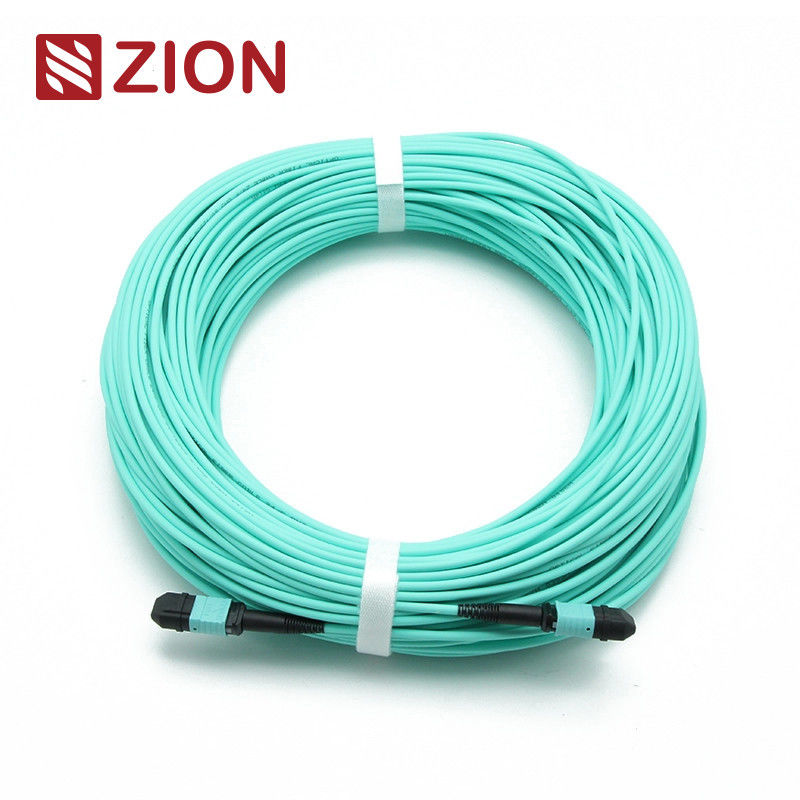

Kabel krosowy MPO żeński na MPO żeński OM3 3,0 mm LSZH 24 włókna
Kabel krosowy MPO żeński na MPO żeński OM3 3,0 mm LSZH 24 światłowody to wysokowydajne rozwiązanie światłowodowe o dużej gęstości przeznaczone do zastosowań wielomodowych (OM3). Dzięki 24 światłowodom ten patchcord obsługuje prędkości 10G, 40G i 100G Ethernet, co czyni go idealnym wyborem dla nowoczesnych środowisk centrów danych. Posiada kurtkę LSZH o grubości 3,0 mm zapewniającą bezpieczeństwo i zgodność z rygorystycznymi normami.
Kluczowe funkcje
- Niska strata wtrąceniowa:≤0,6dB (strata standardowa), ≤0,35dB (bardzo niska strata) dla niezawodnego działania
- Wysoka strata zwrotu:≥25dB dla stabilnej transmisji danych
- Trwała konstrukcja:Parametry znamionowe na ponad 500 cykli podłączenia przy minimalnej utracie sygnału (typowo <0,3 dB)
- Zgodność:Spełnia normy IEC-61754-7, Telcordia GR-1435-CORE i TIA-568-C
- Obudowa oznaczona kolorami:Złącza Aqua zapewniają łatwą identyfikację światłowodu wielomodowego OM3
- Elastyczne wdrożenie:Obsługuje szybkie wdrażanie w okablowaniu szkieletowym, centrach danych i środowiskach o dużej zawartości światłowodów
Aplikacje
- Centra danych:Okablowanie o dużej gęstości dla sieci Ethernet 10G/40G/100G
- Sieci korporacyjne:Połączenia szkieletowe pomiędzy panelami krosowymi, kasetami i modułami
- Światłowód do budynku (FTTB):Efektywna łączność w budynkach wielopiętrowych
- Sprzęt optyczny:Wewnętrzne połączenia dla transiwerów, takich jak QSFP+ i QSFP28
Dane techniczne
Typ złącza:Kobieta MPO
Liczba włókien:24 włókna
Typ włókna:Wielomodowy OM3 (Aqua)
Typ kurtki:3,0 mm LSZH dla zgodności z wymogami bezpieczeństwa przeciwpożarowego
Temperatura pracy:-40°C do +85°C
Strata wtrąceniowa:Standardowa strata ≤0,6 dB, bardzo niska strata ≤0,35 dB
Strata zwrotu:≥25dB
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia
Klapka Push Pull dla Senko MPO
Rysunek kabla światłowodowego MPO-MPO 12F
Specyfikacje tolerancji długości
| Długość całkowita (L) (m) |
Długość tolerancji (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 <L |
+0,5% x L/-0 |
Trzy metody połączenia dla polaryzacji MTP/MPO
Rozwiązanie dotyczące polaryzacji Base-24
Aby sprostać zwiększonemu zapotrzebowaniu na większą przepustowość, wprowadzono 24-włóknowy kabel MTP/MPO, aby ułatwić migrację do sieci 100G. Podwaja gęstość okablowania 12-włóknowego na tej samej powierzchni, co zmniejsza liczbę włókien, pozwala na mniejszą liczbę tras kablowych i poprawia przepływ powietrza. Utrzymanie polaryzacji okablowania Base-24 MTP/MPO jest bardziej złożone. OMC zaleca kabel trunkingowy MTP/MPO typu A (od góry do dołu). W przypadku naszych kaset typu A i typu AF nie jest potrzebny kabel krosowy typu A do A. Sposób połączenia przedstawiono poniżej.
Produkty do kabli gorącej magistrali Zion Communication
7236001 | ZCM1122HIA1X
Kabel krosowy MPO żeński do MPO żeński SM 3,0 mm LSZH 12 włókien
Idealny do szybkich sieci jednomodowych (SM), w tym centrów danych 40G/100G i rozwiązań okablowania szkieletowego. Charakteryzuje się niskimi stratami wtrąceniowymi i wysokimi stratami odbiciowymi, spełniając wymogi bezpieczeństwa przeciwpożarowego.
7236002 | ZCM1152HIA1X
Kabel krosowy MPO żeński do MPO żeński SM 3,0 mm LSZH 24 włókna
Zaprojektowany do łączności jednomodowej o dużej gęstości, obsługującej sieci Ethernet 10G, 40G i 100G z osłoną LSZH zapewniającą bezpieczeństwo.
7236003 | ZCM1127HLA1X
Kabel krosowy MPO żeński na MPO żeński OM3 3,0 mm LSZH 12 włókien
Zapewnia szybkie połączenia wielomodowe (OM3), idealne dla sieci Ethernet 10G/40G/100G, z niskimi stratami wtrąceniowymi i wysoką niezawodnością.
7236004 | ZCM1157HLA1X
Kabel krosowy MPO żeński na MPO żeński OM3 3,0 mm LSZH 24 włókna
Zaprojektowany dla sieci wielomodowych o dużej gęstości (OM3) obsługujących prędkości do 100 Gb/s z płaszczem LSZH zapewniającym zgodność z wymogami bezpieczeństwa przeciwpożarowego.
7236005 | ZCM1128HMA1X
Kabel krosowy MPO żeński na MPO żeński OM4 3,0 mm LSZH 12 włókien
Dostosowany do szybkich aplikacji wielomodowych (OM4), w tym Ethernet 40G/100G, zapewniających doskonałą wydajność i zgodność z wymogami bezpieczeństwa.
7236006 | ZCM1158HMA1X
Kabel krosowy MPO żeński na MPO żeński OM4 3,0 mm LSZH 24 włókna
Oferuje niską tłumienność wtrąceniową i solidną wydajność dla szybkich aplikacji wielomodowych (OM4) w gęstych instalacjach centrów danych.
Opakowanie
Ten łatwy w obsłudze i dobrze chroniony pakiet kabli światłowodowych jest domyślnie oznakowany i oznaczony przez OMC. Standardowe wymiary kartonów: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Wybór kartonu zależy od ilości. Dostępne niestandardowe opakowanie.
Usługi OEM/ODM
- Kolor kabla, tekst nadruku, materiał osłony kabla, kolor złącza
- Etykieta OEM, pierścień identyfikacyjny, oznakowanie kabli, projekt pudełka, znaki wysyłkowe
- Dostępne różne poziomy jakości
