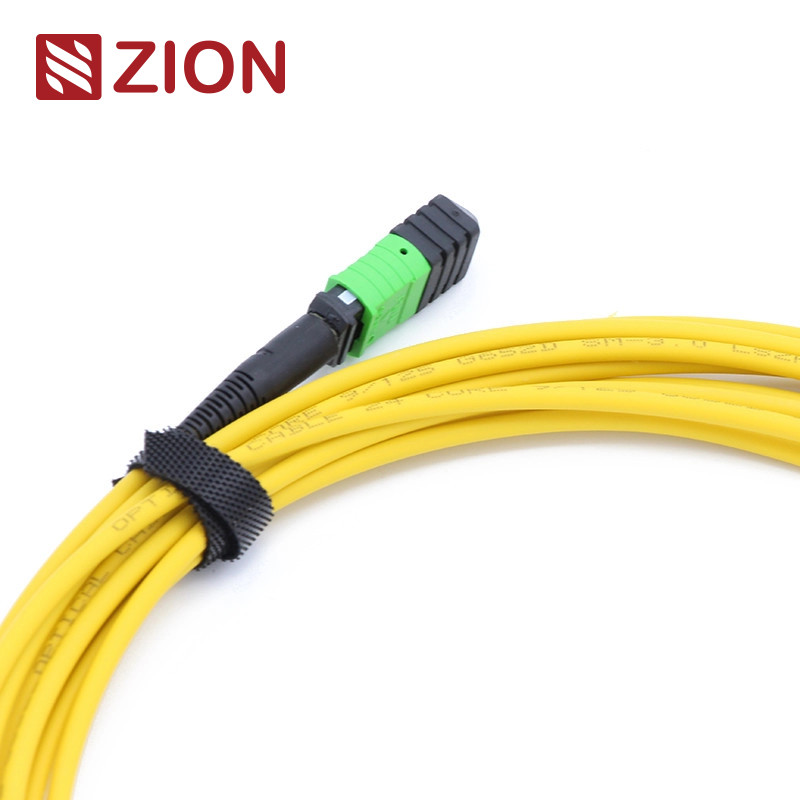

12-włóknowy kabel krosowy MTP żeński na żeński MTP
Jednomodowy kabel światłowodowy LSZH 3,0 mm przeznaczony do zastosowań w centrach danych o dużej gęstości i rozwiązań sieciowych 40G/100G.
Identyfikacja produktu
Kod Syjonu:ZCM2122HIA1X
Opis:MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MTP Mierniki niestandardowe
Przegląd produktu
Złącze MTP to wielowłóknowe złącze wciskane przeznaczone do zastosowań światłowodowych o dużej gęstości. Ten system połączeń wstępnych jest stosowany głównie w centrach danych, wdrożeniach światłowodów w budynku i połączeniach wewnętrznych w optycznym sprzęcie nadawczo-odbiorczym obsługującym technologie 40G, 100G i QSFP+.
Złącza MTP są klasyfikowane zgodnie z normami IEC 61754-7 według liczby włókien, rodzaju (męskie/żeńskie) i polaryzacji (PC lub APC). Nasz kabel światłowodowy LSZH MTP-MTP 3,0 mm jest wyposażony w złącza MTP na obu końcach i jest dostępny w różnych liczbach włókien, w tym 12, 24, 48, 60, 72, 96 i 144 włókien.
Kluczowe aplikacje
Zaprojektowany specjalnie do bezpośrednich połączeń optycznych 40G QSFP+ SR4, 40G QSFP+ CSR4 i 100G QSFP28 SR4 w środowiskach centrów danych o dużej gęstości.
Normy i specyfikacje przemysłowe
Standardy złączy
- Odniesienie jednomodowe MPO: EIA/TIA-604-5
- Obudowa jednomodowa MPO: SM APC - zielone złącza + czarna osłona (Standard Loss MTP)
- Obudowa jednomodowa MPO: SM APC - żółte złącza + czarna osłona (Super Low Loss MTP)
- Odniesienie wielomodowe MPO: EIA/TIA-604-5
- Zgodny z IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- Zgodność ze standardem Fibre Channel 10G
- Zgodny ze standardem IEEE 802.3 40G i 100G
Specyfikacje wydajności optycznej
Tłumienność wtrąceniowa (MPO) jednomodowy APC:
Standard: ≤0,75dB (maks.), ≤0,50dB (typowo)
Bardzo niski: ≤0,35dB (maks.), ≤0,20dB (typowo)
Komputer wielomodowy z tłumieniem wtrąceniowym (MPO):
Standard: ≤0,6dB (maks.), ≤0,50dB (typowo)
Bardzo niski: ≤0,35dB (maks.), ≤0,20dB (typowo)
Strata zwrotna (MPO) jednomodowy APC:≥60dB
Komputer wielomodowy ze stratą zwrotną (MPO):≥25dB
Trwałość:Typowa zmiana <0,3dB (200 kryć)
Zamienność:≤0,2dB
Test wstawiania i ciągnięcia:500 razy, IL <0,5 dB
Wytrzymałość na rozciąganie:>70N
Cykle wtyczek:>600
Temperatura pracy:-40°C do +85°C
Kluczowe funkcje
- Niska strata wtrąceniowa i wysoka wydajność strat powrotnych
- Złącze wielowłóknowe oparte na technologii MT z 4, 8, 12 i 24 zakończeniami włókien
- Ekonomiczne rozwiązanie masowe
- Zoptymalizowany pod kątem zastosowań jednomodowych i wielomodowych o niskiej i standardowej stracie
- Dostępne w wersjach z wzmocnionym kablem okrągłym, kablem owalnym i nieosłoniętą taśmą
- Obudowy oznaczone kolorami dla łatwej identyfikacji rodzaju włókna i typu pasty
- Doskonała powtarzalność i wymienność
Podstawowe zastosowania
Kable proste 12F MPO-LC/SC/FC/ST przeznaczone do zastosowań w centrach danych 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrach danych o dużej gęstości. Zoptymalizowany dla środowisk centrów danych o dużej gęstości 10/40/100G.
- Środowiska centrów danych o dużej gęstości
- Wdrożenia światłowodowe w budynku
- Połączenia wewnętrzne w sprzęcie światłowodowym
Dokumentacja produktu
Zasady nazewnictwa i potwierdzenie zamówienia
Zakładka Push Pull dla Senko MTP
Rysunek kabla miejskiego MTP-MTP 12F
Tolerancja długości kabla
| Długość całkowita (L) w metrach |
Tolerancja długości w cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 <L |
+0,5% x L/-0 |
Metody połączenia polaryzacji MTP
Trzy ustandaryzowane metody połączeń zapewniają właściwą polaryzację MTP/MTP dla optymalnej transmisji sygnału.
Polaryzacja A Połączenie
Konstrukcja Key up, Key Down utrzymuje wyrównanie położenia światłowodu (pozycja 1 do pozycji 1). Wymaga kabli krosowych typu duplex AB na jednym końcu i kabli krosowych duplex AA na drugim końcu.
Polaryzacja B. Połączenie
Key up, key up design z odwróceniem polaryzacji (pozycja 1 do pozycji 12). Wymaga kabli krosowych AB duplex na obu końcach.
Polaryzacja C. Połączenie
Konstrukcja Key up, Key Down z wewnętrznym krzyżem włókien (od pozycji 1 do pozycji 2). Wymaga kabli krosowych AB duplex na obu końcach.
Notatka:Rodzaj polaryzacji jest określony w zasadach nazewnictwa produktów - Polaryzacja A, Polaryzacja B lub Polaryzacja C.
Powiązane produkty
7236001 ZCM1122HIA1:MPO żeńskie na MPO żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MPO Mierniki niestandardowe
7236002 ZCM1152HIA1:MPO żeńskie na MPO żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MPO Mierniki niestandardowe
7236007 ZCM2122HIA1:MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MTP Mierniki niestandardowe
7236008 ZCM2152HIA1:MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MTP Mierniki niestandardowe
Informacje o opakowaniu
Profesjonalnie zapakowane kable światłowodowe z etykietą i oznaczeniem OMC. Dostępne w standardowych rozmiarach kartonów: 34×22×15 cm, 44×34×24 cm i 54×39×34 cm. Dostępne niestandardowe opcje pakowania.
Usługi OEM/ODM
Opcje dostosowywania obejmują kolor kabla, nadruk, materiał osłony, kolory złączy, etykiety OEM, pierścienie identyfikacyjne, etykiety kabli, pudełka i oznaczenia wysyłkowe. Dostępne w różnych poziomach jakości, aby spełnić określone wymagania.
