| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HELLOSIGNAL® OR OEM |
| Minimalne zamówienie: | 50 SZT |
| Szczegóły pakowania: | 10 sztuk/plastikowa torba |
| Czas dostawy: | Zwykle 25 dni po otrzymaniu wpłaty. |
| Zasady płatności: | T/T |
| Możliwość Supply: | bez limitu |
| Trwałość: | Typowa zmiana <0,3dB, 200 kojarzeń | Zamienność: | ≤0,2 dB |
|---|---|---|---|
| Wytrzymałość na rozciąganie: | >70N | Czasy podłączania: | >600 |
| Temperatura pracy (℃）: | -40 do + 85°C | ||
| High Light: | Niestandardowe mierniki Patchcord światłowodowy MTP,Patchcord światłowodowy LSZH MTP,Patchcord światłowodowy 12 włókien MTP |
||
Patchcord światłowodowy 12F MPO(MTP)-MPO(MTP) jest przeznaczony do 40G QSFP+ SR4
Bezpośrednie połączenia optyczne 40G QSFP+ CSR4 i 100G QSFP28 SR4 i centrum danych o dużej gęstości
| Kodeks Syjonu | Opis Syjonu | |||||||

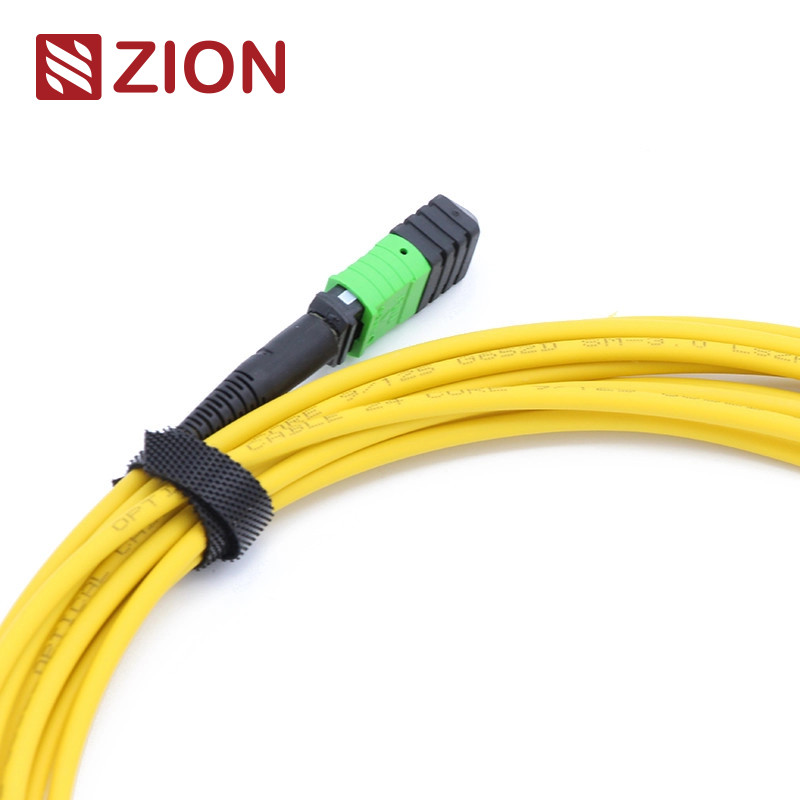

| ZCM2122HIA1X | MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki | |||||||
| Złącze MTP jest rodzajem złącza światłowodowego.MTP (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MTP o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, stosowaniu światłowodów w budynkach oraz aplikacjach połączeń wewnętrznych wewnątrz optycznych urządzeń nadawczo-odbiorczych, takich jak urządzenie optyczne , 40G, 100G, QSFP+. | ||||||||
| Rozróżnia się typy złączy MTP zgodnie z przepisami IEC 61754-7: liczba żył (numer tablicy), główka męska (męska, żeńska), polaryzacja (PC lub APC). | ||||||||
| Patchcord światłowodowy MTP-MTP 3,0 mm LSZH.Kabel MTP Fibre Patch Cord jest zakończony złączem MTP na obu końcach.Patchcord światłowodowy MTP łączy ze sobą moduły MTP jako stałe łącze.Patchcord światłowodowy jest dostępny z 12, 24, 48,60,72,96,144 włóknami.Obsługa rozwiązań centrów danych o prędkości do 10/40/100 Gb/s.Zazwyczaj są one przystosowane do łączenia kaset, paneli lub wzmocnionych wyjść MTP oraz do ułatwiania szybkiego wdrażania okablowania szkieletowego o dużej gęstości w centrach danych i innych środowiskach o dużej liczbie włókien.Poza tym MTP zapewnia również dużą elastyczność i wygodę, gdy trzeba zmienić styl złącza w panelach krosowych.Zamiast zmieniać złącze na magistrali kablowej, po prostu zainstaluj nową kasetę z nowym typem złącza po stronie krosownicy panelu krosowniczego. | ||||||||
| Patchcord światłowodowy 12F MTP-MTP jest przeznaczony do bezpośrednich połączeń optycznych 40G QSFP+ SR4, 40G QSFP+ CSR4 i 100G QSFP28 SR4 oraz do centrów danych o dużej gęstości. | ||||||||
Standard przemysłowy złączy:
| Złącze | Odniesienie | Szczegóły mieszkaniowe | ||||||
| Jednomodowy MTP | EIA/TIA-604-5 | SM APC: Zielone złącza + czarny boot (Standard Loss MTP) SM APC: żółte złącza + czarny bagażnik (bardzo niskie straty MTP) |
||||||
| Wielomodowy MTP | EIA/TIA-604-5 | OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MTP) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MTP) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MTP) |
||||||
| Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C | ||||||||
| Zgodny z 10G Fibre Channel | ||||||||
| 40G i 100G IEEE 802.3 |
Specyfikacje optyczne:
| Elementy specyfikacji. | Pojedynczy tryb (APC 8 stopni polerowany) | Wielomodowy (PC Flat Polish) | ||||||
| utrata wkładki (MTP) (IEC 61300-3-34) |
Standardowa strata:≤0,75dB (maks.), ≤0,50dB (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
||||||
| Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
| Strata zwrotu (MTP) | ≥60dB(Polerowanie 8 stopni) | ≥25 dB | ||||||
| Strata powrotna (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| Trwałość | <0,3dBtypowa zmiana, 200 kojarzeń | |||||||
| Zamienność | ≤0,2 dB | |||||||
| Wytrzymałość na rozciąganie | >70N | |||||||
| Czasy podłączania | >600 | |||||||
| Temperatura pracy (℃) | ·-40 do + 85°C | |||||||
| Cechy: | ||||||||
| Niska strata wtrąceniowa, wysoka strata powrotna | ||||||||
| Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 4,8,12 i 24 | ||||||||
| Ekonomiczne rozwiązanie do masowego zakańczania światłowodów | ||||||||
| Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach | ||||||||
| Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy | ||||||||
| Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza | ||||||||
| Dobra powtarzalność i wymienialność |
| Aplikacja: | ||||||||
| Wszystkie złącza MTP firmy OMC pochodzą od Senko/Nissin/Sumitomo.Kabel krosowy MTP to rodzaj zespołów kabli o dużej gęstości, które są zwykle stosowane w trzech obszarach. | ||||||||
| Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia | ||||||||
| Światłowód do budynku | ||||||||
| Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym. |
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Push Pull Tab dla Senko MTP
Schemat kabla magistrali MTP-MTP 12F.
| Długość całkowita (L) (m) | długość tolerancji (cm) | |||||||
| 0<L<1 | +5/-0 | |||||||
| 1<L<10 | +10/-0 | |||||||
| 10<L<40 | +15/-0 | |||||||
| 40<L | „+0,5% x L/-0 | |||||||
Trzy metody połączenia pomagają zachować właściwą polaryzację MTP/MTP
1. Polaryzacja Połączenie
| Polaryzacja A Kable MTP wykorzystują klucz w górę, klucz w dół.Dlatego, jak pokazano na poniższym rysunku, pozycja 1 z jednego złącze odpowiada pozycji 1 innego złącza.Nie ma odwrócenia biegunowości.Dlatego, gdy do połączenia używamy kabla A MTP o polaryzacji, musimy użyć kabli krosowych AB duplex na jednym końcu i kabli krosowych AA duplex na drugim końcu.Ponieważ w tym łączu Rx1 musi łączyć się z Tx1.Jeśli nie używamy kabla połączeniowego dupleks AA, zgodnie z zasadą projektowania polaryzacji kabla MTP, włókno 1 może przesyłać do włókna 1, to znaczy Rx1 może przesyłać do Rx1, co może powodować błędy. |
2. Połączenie biegunowości B
| Kable MTP z polaryzacją B wykorzystują klucz w górę, klucz w górę.Dlatego, jak pokazano na poniższym rysunku, pozycja 1 jednego złącza odpowiada pozycji 12 innego złącza.Dlatego, gdy do połączenia używamy kabla MTP o polaryzacji B, powinniśmy użyć kabli krosowych AB duplex na obu końcach.Ponieważ konstrukcja klucza do klucza pomaga odwrócić polaryzację, co sprawia, że włókno 1 transmituje do włókna 12, to znaczy Rx1 transmituje do Tx1. |
3. Połączenie biegunowości C
| Podobnie jak kable MTP z polaryzacją A, kable MTP z polaryzacją C również wykorzystują konstrukcję z kluczem w górę i w dół.Jednak w kablu znajduje się konstrukcja krzyżowa włókien, która sprawia, że pozycja 1 jednego złącza odpowiada pozycji 2 złącza inny łącznik.Jak pokazano na poniższym rysunku, gdy do połączenia używamy kabla MTP o polaryzacji C, powinniśmy użyć kabli krosowych AB duplex na obu końcach.Ponieważ konstrukcja włókien poprzecznych pomaga odwrócić polaryzację, co sprawia, że włókno 1 transmituje do włókna 2, to znaczy Rx1 transmituje do Tx1. |
Uwaga: Typ polaryzacji ma następujące reguły nazewnictwa: Polaryzacja A, Biegunowość B, Biegunowość C
Gorący KABEL TRUNK firmy Zion Communication
| Kodeks Syjonu | Opis Syjonu | |||||||
| 7236001 | ZCM1122HIA1X | MPO żeńskie do MPO żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki | ||||||
| 7236002 | ZCM1152HIA1X | MPO żeńskie do MPO żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki | ||||||
| 7236003 | ZCM1127HLA1X | MPO żeńskie do MPO żeńskie OM3 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki | ||||||
| 7236004 | ZCM1157HLA1X | MPO żeńskie do MPO żeńskie OM3 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki | ||||||
| 7236005 | ZCM1128HMA1X | MPO żeńskie do MPO żeńskie OM4 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki | ||||||
| 7236006 | ZCM1158HMA1X | MPO żeńskie do MPO żeńskie OM4 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki | ||||||
| 7236007 | ZCM2122HIA1X | MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki | ||||||
| 7236008 | ZCM2152HIA1X | MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki | ||||||
| 7236009 | ZCM2127HLA1X | MTP żeńskie do MTP żeńskie OM3 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki | ||||||
| 7236010 | ZCM2157HLA1X | MTP żeńskie do MTP żeńskie OM3 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki | ||||||
| 7236011 | ZCM2128HMA1X | MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki | ||||||
| 7236012 | ZCM2158HMA1X | MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki | ||||||
Opakowania
| Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towarów.Pakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
| 1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza | ||||||||
| 2. Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłkowe | ||||||||
| 3. Inny poziom jakości. |
