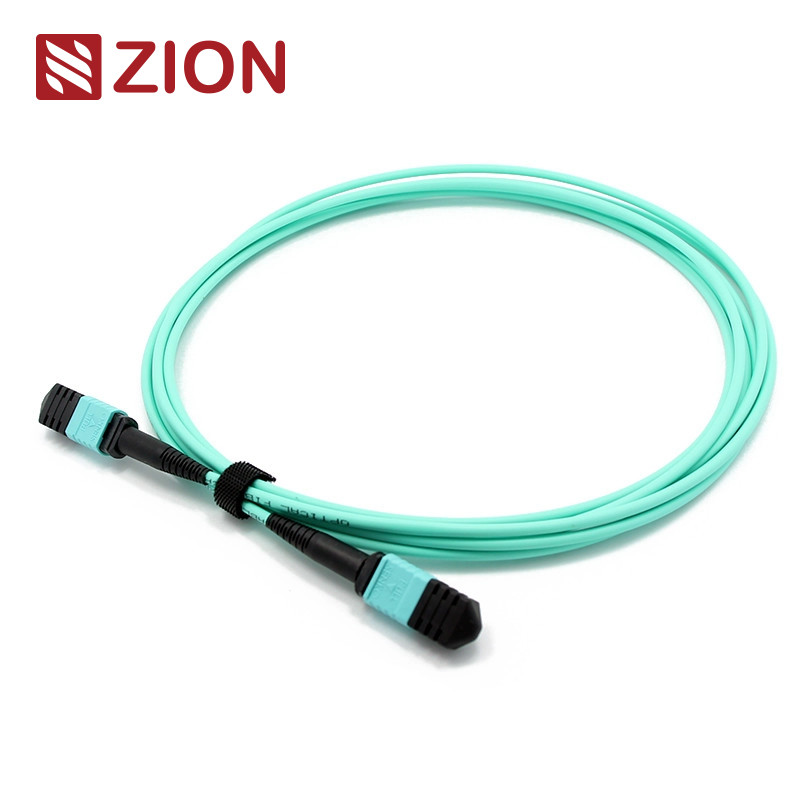

12 włókien MTP żeński na MTP żeński kabel krosowy OM3 3,0 mm LSZH MTP
Wysokowydajny kabel krosowy MTP żeński do MTP żeński OM3 3,0 mm LSZH 12 włókien MTP dostępny w niestandardowych długościach do zastosowań w centrach danych i światłowodach o dużej gęstości.
Identyfikacja produktu
Kod Syjonu: ZCM2122HIA1X
Zion Opis: MTP żeński na MTP żeński SM 3,0 mm LSZH 12 włókien Patchcord MTP Mierniki niestandardowe
Przegląd produktu
Złącze MTP to wielowłóknowe złącze wciskane przeznaczone do zastosowań światłowodowych o dużej gęstości. System wstępnego połączenia światłowodowego MTP o dużej gęstości jest stosowany głównie w środowiskach centrów danych, zastosowaniach światłowodowych w budynku i połączeniach wewnętrznych w optycznych urządzeniach nadawczo-odbiorczych obsługujących technologie 40G, 100G i QSFP+.
Typy złączy MTP rozróżnia się zgodnie z przepisami IEC 61754-7 na podstawie liczby rdzeni, płci (męskie/żeńskie) i polaryzacji (PC lub APC).
Ten kabel światłowodowy LSZH MTP-MTP 3,0 mm łączy ze sobą moduły MTP w postaci stałego łącza, obsługując rozwiązania dla centrów danych z szybkością do 10/40/100 Gb/s. Dostępne z 12, 24, 48, 60, 72, 96 lub 144 włóknami, kable te ułatwiają szybkie wdrażanie okablowania szkieletowego o dużej gęstości w centrach danych i innych środowiskach o dużej liczbie włókien.
Patchcord światłowodowy 12F MTP-MTP został specjalnie zaprojektowany do bezpośrednich połączeń optycznych 40G QSFP+ SR4, 40G QSFP+ CSR4 i 100G QSFP28 SR4.
Standardy przemysłowe
Tryb jednomodowy MPO
Odniesienie: EIA/TIA-604-5
Szczegóły obudowy: SM APC: zielone złącza + czarna osłona (Standard Loss MTP)
SM APC: Żółte złącza + czarna osłona (Super niskie straty MTP)
Tryb wielomodowy MPO
Odniesienie: EIA/TIA-604-5
Szczegóły obudowy: OM1 i OM2 PC: Beżowe złącza + czarna osłona
OM3 i OM4 PC: złącza Aqua + czarna osłona
OM3 i OM4 PC: złącza Heather Violet + czarna osłona
- Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5).
- Okablowanie strukturalne zgodne z TIA-568-C
- Zgodność ze standardem Fibre Channel 10G
- 40G i 100G IEEE 802.3
Specyfikacje optyczne
Tłumienie wtrąceniowe (MPO) (IEC 61300-3-34)
Tryb jednomodowy (APC polerowany pod kątem 8 stopni): Tłumienie standardowe: ≤0,75dB (maks.), ≤0,50dB (typowe); Bardzo niska strata: ≤0,35dB (maks.), ≤0,20dB (typowo)
Wielomodowy (PC Flat Polish): Standardowa strata: ≤0,6dB(maks.), ≤0,50(typowa); Bardzo niska strata: ≤0,35dB (maks.), ≤0,20dB (typowo)
Tłumienie wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6)
Tryb pojedynczy (APC polerowany pod kątem 8 stopni): ≤0,3dB
Wielomodowy (PC Flat Polish): ≤0,3dB
Strata zwrotu (MPO)
Tryb jednomodowy (APC polerowany pod kątem 8 stopni): ≥60dB
Wielomodowy (PC Flat Polish): ≥25dB
Dodatkowe specyfikacje
- Trwałość: typowa zmiana <0,3dB (200 kryć)
- Zamienność: ≤0,2dB
- Test wstawiania i wyciągania: 500 razy, IL < 0,5 dB
- Wytrzymałość na rozciąganie: >70N
- Czasy wtyczek: >600
- Temperatura pracy: -40°C do +85°C
Kluczowe funkcje
- Niska strata wtrąceniowa, wysoka strata odbiciowa
- Złącze wielowłóknowe oparte na MT, końcówki złączy 4,8,12 i 24 włókien
- Ekonomiczne rozwiązanie do masowego zakończenia światłowodu
- Zaprojektowany do zastosowań SM i MM o niskiej i standardowej stracie
- Opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
- Obudowy oznaczone kolorami dla łatwej identyfikacji typu światłowodu
- Doskonała powtarzalność i wymienność
Aplikacje
12F MPO-LC/SC/FC/ST Kable z prostą wiązką przeznaczone do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o dużej gęstości. Zoptymalizowany pod kątem zastosowań w centrach danych o dużej gęstości 10/40/100G.
Wszystkie złącza MPO firmy OMC pochodzą od firmy Senko/Nissin/Sumitomo. Zespoły kabli światłowodowych MPO są stosowane w trzech głównych obszarach:
- Środowiska centrów danych o dużej gęstości
- Instalacje światłowodowe do budynku
- Zastosowania złączy wewnętrznych w sprzęcie światłowodowym
Specyfikacje tolerancji długości
| Długość całkowita (L)(m) |
Tolerancja długości (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 <L |
+0,5% x L/-0 |
Powiązane produkty
ZCM1122HIA1: Kabel krosowy MPO żeński na MPO SM 3,0 mm LSZH 12 włókien MPO
ZCM1152HIA1: Kabel krosowy MPO żeński na MPO SM 3,0 mm LSZH 24 włókna MPO
ZCM1127HLA1: Kabel krosowy MPO żeński na MPO żeński OM3 3,0 mm LSZH 12 włókien MPO
ZCM1157HLA1: Kabel krosowy MPO żeński na MPO żeński OM3 3,0 mm LSZH 24 włókna MPO
ZCM1128HMA1: Kabel krosowy MPO żeński na żeński MPO OM4 3,0 mm LSZH 12 włókien MPO
ZCM1158HMA1: Kabel krosowy MPO żeński na MPO żeński OM4 3,0 mm LSZH 24 włókna MPO
Pakowanie i dostosowywanie
Standardowe opakowanie obejmuje dobrze zabezpieczone kable światłowodowe z etykietą i oznaczeniem OMC. Dostępne rozmiary kartonów: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Niestandardowe opakowanie dostępne na życzenie.
Dostępne usługi OEM/ODM, w tym:
- Niestandardowe kolory kabli, nadruki i materiały osłon
- Etykiety OEM, pierścienie identyfikacyjne i etykiety na kable
