| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HELLOSIGNAL® OR OEM |
| Minimalne zamówienie: | 50 SZT |
| Szczegóły pakowania: | 10 sztuk/plastikowa torba |
| Czas dostawy: | Zwykle 25 dni po otrzymaniu wpłaty. |
| Zasady płatności: | T/T |
| Możliwość Supply: | bez limitu |
| Średnica włókna: | 9/125um | Strata wtrąceniowa: | SM(G657A1) <1,0dB |
|---|---|---|---|
| Strata zwrotu: | SM > 50dB | Test wkładania i wyciągania: | 500 razy, IL<0,5dB |
| Temperatura pracy (℃）: | -40℃~ +80℃ |
Patchcord światłowodowy 12F MPO(MTP)-MPO(MTP) jest przeznaczony do 40G QSFP+ SR4
Bezpośrednie połączenia optyczne 40G QSFP+ CSR4 i 100G QSFP28 SR4 i centrum danych o dużej gęstości
| Kodeks Syjonu | Opis Syjonu | |||||||

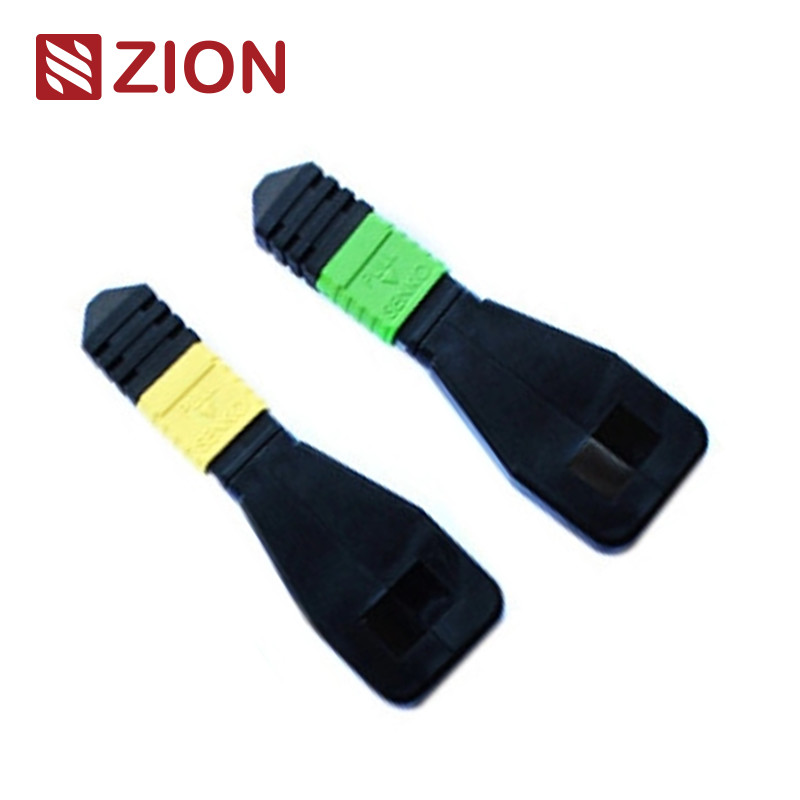

| ZCM1111HXA1 | Moduł/kabel światłowodowej pętli zwrotnej 8F MPO SM | |||||||
| Pętla MPO zawiera linię skoku tylnego pierścienia MPO w LOOPBACK i umieszcza oba końce światłowodu w złączu MPO, aby uzyskać ścieżkę światła w tym samym złączu.Zdolność uruchamiania i czułość odbioru urządzenia, zwłaszcza w komunikacji sieciowej 40/100G, może lokalizować różne potencjalne zjawiska poprzez zwracanie sygnałów w celu uzyskania skutecznego testowania i oceny pojedynczego komponentu lub interfejsu w sieci światłowodowej. | ||||||||
| Istnieje wiele konfiguracji obwodu światłowodowego, które mogą pomieścić 8-rdzeniowe, 12-rdzeniowe i 24-rdzeniowe złącze MPO oraz kilka konfiguracji światłowodów w celu dostosowania do portu w teście. 8F MPO Fibre Loopback Module umożliwia weryfikację i testowanie transceiverów z interfejsem MPO – urządzenia 40GBASE-SR4/CSR4 QSFP+.Moduł 12F MPO Fiber Loopback umożliwia weryfikację i testowanie transceiverów wyposażonych w interfejs MPO – urządzeń 40GBASESR4 QSFP+ lub 100GBASE-SR4.24F MPO Fibre Loopback Module umożliwia weryfikację i testowanie transiwerów wyposażonych w interfejs MPO – urządzenia 100GBASESR10 CXP/CFP. | ||||||||
| Moduły MPO Loopback zapewniają zapętlony sygnał do testowania funkcji nadawania i odbioru.Jest szeroko stosowany w środowisku testowym, zwłaszcza w równoległych sieciach optycznych 40 i 100G.Pętle zwrotne są zbudowane w celu łączenia pozycji nadajników-odbiorników (TX) i odbiorników (RX) interfejsów nadajników-odbiorników MPO.Pętle zwrotne MPO mogą ułatwić i przyspieszyć testowanie IL segmentów sieci optycznych, łącząc je z magistralami/przewodami krosowymi MPO. | ||||||||
| OMC oferuje linię światłowodowych zespołów pętli zwrotnej MPO do wypalania i testowania komponentów i systemów sieci MPO.Te zespoły MPO Loopback służą do skutecznego testowania możliwości nadajnika i czułości odbiornika sprzętu sieciowego, szczególnie w przypadku wymagań telekomunikacyjnych i transmisji danych.Są one pakowane w kompaktową obudowę zapewniającą najwyższą gęstość dostępną dla tych zastosowań. | ||||||||
Standard przemysłowy złączy:
| Złącze | Odniesienie | Szczegóły mieszkaniowe | ||||||
| MPO jednomodowy | IEC 61754-7 | SM APC: Zielone złącza + czarny boot (Standard Loss MPO) SM APC: żółte złącza + czarny bagażnik (Super niska strata MPO) |
||||||
| Wielomodowy MPO | IEC 61754-7 | OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MPO) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MPO) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MPO) |
||||||
| Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C | ||||||||
| Zgodny z 10G Fibre Channel | ||||||||
| 40G i 100G IEEE 802.3 |
Szczegóły materiału
Specyfikacje optyczne:
| Przedmiot | Parametr | |||||||
| Rodzaj włókna | Tryb pojedyńczy | |||||||
| Średnica włókna | 9/125um | |||||||
| Strata wtrąceniowa | SM(G657A1)＜1,0dB | |||||||
| Strata zwrotu | SM>50dB | |||||||
| Test wkładania i wyciągania | 500 razy, IL＜0,5dB | |||||||
| Operacja Temperatura | -40℃~ +80℃ | |||||||
Testowanie pętli zwrotnej światłowodu:
| Zwykle test sprzężenia zwrotnego to test, w którym sygnał jest wysyłany z urządzenia komunikacyjnego i zapętlany z powrotem do urządzenia w celu określenia, czy działa ono dobrze lub w celu rozwiązania problemu z wadliwym węzłem w sieci.Jeśli chodzi o testy światłowodowych pętli zwrotnych, optyczne pętle zwrotne służą do weryfikacji niezawodności działania urządzenia.Używając światłowodowego kabla zwrotnego lub światłowodowego modułu zwrotnego do transmisji danych, sygnał emitowany przez urządzenie jest zapętlony od końca nadawczego (Tx) aktywnego komponentu z powrotem do końca odbiorczego (Rx) tego samego komponentu. |
Aplikacja:
| Jeśli chodzi o praktyczne zastosowanie, test pętli zwrotnej światłowodu jest często stosowany do sprawdzania transceiverów światłowodowych.Ponieważ transceiver ma dwa porty do odbioru i nadawania sygnału świetlnego, konieczne jest przetestowanie portów, aby sprawdzić, czy nadal działają.Dlatego test pętli zwrotnej światłowodu jest najwygodniejszym sposobem konserwacji transceivera.Proces testowania polega na skierowaniu sygnału lasera z portu nadajnika z powrotem do portu odbiornika.Następnie przesyłany wzór jest porównywany z odebranym wzorem, aby upewnić się, że są one identyczne i nie zawierają błędów. | ||||||||
| Kolokacja z transceiverami interfejsu 40G lub 100G MPO/MPO | ||||||||
| Moduł pętli zwrotnej może być używany do testowania możliwości transmisji i czułości odbiornika światłowodowego sprzętu sieciowego. |
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
| Złącze | kanał światłowodowy | |||||||
Polaryzacja (wyrównanie kanałów)
Który wybrać dla konkretnego transceivera?
| Biorąc pod uwagę wspólne cechy transceivera i pętli zwrotnej, przy wyborze pętli zwrotnej dla transceivera powinniśmy pomyśleć o typie złącza, rodzaju polerowania i rodzaju kabla.Przewodnik wyboru dla niektórych najczęściej używanych modułów nadawczo-odbiorczych jest podsumowany w poniższych tabelach. | ||||||||
| Tabela 1: Opcje pętli zwrotnej dla transceiverów 10G SFP+ |
| Model | Typ interfejsu | Rodzaj kabla | Odpowiednia pętla zwrotna | |||||
| 10GBASE-USR | Druk dwustronny LC (komputer) | FRP | Wielomodowa pętla zwrotna światłowodu LC/UPC Duplex | |||||
| 10GBASE-SR | Druk dwustronny LC (UPC) | FRP | ||||||
| 10GBASE-LR | Druk dwustronny LC (UPC) | FRP | ||||||
| 10GBASE-ER | Druk dwustronny LC (UPC) | SMF | Światłowód jednomodowy LC/UPC Duplex Pętla zwrotna |
|||||
| 10GBASE-ZR | Druk dwustronny LC (komputer) | SMF | ||||||
| Tabela 2: Opcje pętli zwrotnej dla transceiverów 40G QSFP+ |
| Model | Typ interfejsu | Rodzaj kabla | Odpowiednia pętla zwrotna | |||||
| 40GBASE-CSR4 | MTP/MPO (UPC) | FRP | Światłowód wielomodowy MTP/UPC 8/12 Pętla zwrotna |
|||||
| 40GBASE-SR4 | MTP/MPO (UPC) | FRP | ||||||
| 40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 światłowodów Jednomodowa pętla zwrotna MTP/APC | |||||
| 40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
| 40GBASE-LR4 | Druk dwustronny LC (komputer) | SMF | Światłowód jednomodowy LC/UPC Duplex Pętla zwrotna |
|||||
| 40GBASE-LR4L | Druk dwustronny LC (UPC) | SMF | ||||||
| 40GBASE-ER4 | Druk dwustronny LC (UPC) | SMF | ||||||
| 40GBASE-LX4 | Druk dwustronny LC (UPC) | FRP/SMF | LC/UPC dupleks wielomodowy/pojedynczy | |||||
| Tabela 3: Opcje pętli zwrotnej dla transceiverów 100G QSFP28 |
| Model | Typ interfejsu | Rodzaj kabla | Odpowiednia pętla zwrotna | |||||
| 100GBASE-SR4 | MTP/MPO (UPC) | FRP | Światłowód wielomodowy MTP/UPC 8/12 Pętla zwrotna |
|||||
| 100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 światłowodów Jednomodowa pętla zwrotna MTP/APC | |||||
| 100GBASE-LR4 | Druk dwustronny LC (komputer) | SMF | Światłowód jednomodowy LC/UPC Duplex Pętla zwrotna |
|||||
| Tabela 4: Opcje pętli zwrotnej dla transceiverów CFP |
| Model | Typ interfejsu | Rodzaj kabla | Odpowiednia pętla zwrotna | |||||
| CFP 40GBASE-SR4 | MTP/MPO (UPC) | FRP | Światłowód wielomodowy MTP/UPC 8/12 Pętla zwrotna |
|||||
| CFP 40GBASE-LR4 | SC dupleks (UPC) | SMF | Światłowód jednomodowy SC/UPC Duplex Pętla zwrotna |
|||||
| CFP 40GBASE-FR | SC dupleks (UPC) | SMF | ||||||
| CFP 100GBASE-LR4 | SC Duplex (PC/UPC) | SMF | ||||||
| CFP 100GBASE-ER4 | SC Duplex (PC/UPC) | SMF | ||||||
| CFP 100GBASE-SR4 | MPO/MTP (UPC) | FRP | 24 włókna Światłowód wielomodowy MTP/UPC Pętla zwrotna |
|||||
Wniosek
| W tym poście omówiono konkretne opcje pętli zwrotnej światłowodu dla niektórych najczęściej używanych transceiverów światłowodowych.W przypadku innych modułów nadawczo-odbiorczych, które nie są wymienione w tym poście, możemy również dowiedzieć się, jak wybrać odpowiednią pętlę zwrotną, uzyskując szczegółowe informacje o typie interfejsu, styku fizycznym i typie kabla. |
Hot MPO Fibre Optic Loopback firmy Zion Communication
| Kodeks Syjonu | Opis Syjonu | |||||||
| 7236013 | ZCM1111HXA1 | Moduł/kabel światłowodowej pętli zwrotnej 8F MPO SM | ||||||
| 7236014 | ZCM1121HXA1 | Moduł/kabel światłowodowej pętli zwrotnej 12F MPO SM | ||||||
| 7236015 | ZCM1141HXA1 | 24F MPO SM światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236016 | ZCM1116HXA1 | 8F MPO OM3 światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236017 | ZCM1126HXA1 | 12F MPO OM3 światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236018 | ZCM1146HXA1 | 24F MPO OM3 światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236019 | ZCM1117HXA1 | 8F MPO OM4 światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236020 | ZCM1127HXA1 | 12F MPO OM4 światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236021 | ZCM1147HXA1 | 24F MPO OM4 światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236022 | ZCM2111HXA1 | Moduł/kabel światłowodowej pętli zwrotnej 8F MTP SM | ||||||
| 7236023 | ZCM2121HXA1 | Moduł/kabel światłowodowej pętli zwrotnej MTP SM 12F | ||||||
| 7236024 | ZCM2141HXA1 | 24F MTP SM Światłowodowy moduł pętli zwrotnej / kabel | ||||||
| 7236025 | ZCM2116HXA1 | Moduł/kabel światłowodowej pętli zwrotnej 8F MTP OM3 | ||||||
| 7236026 | ZCM2126HXA1 | Moduł/kabel światłowodowej pętli zwrotnej 12F MTP OM3 | ||||||
| 7236027 | ZCM2146HXA1 | 24F MTP OM3 Światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236028 | ZCM2117HXA1 | Moduł/kabel światłowodowej pętli zwrotnej 8F MTP OM4 | ||||||
| 7236029 | ZCM2127HXA1 | 12F MTP OM4 światłowodowy moduł sprzężenia zwrotnego/kabel | ||||||
| 7236030 | ZCM2147HXA1 | 24F MTP OM4 Światłowodowy moduł pętli zwrotnej / kabel | ||||||
Opakowania
| Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towaru.Opakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
| 1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza | ||||||||
| 2. Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłkowe | ||||||||
| 3. Inny poziom jakości. |
