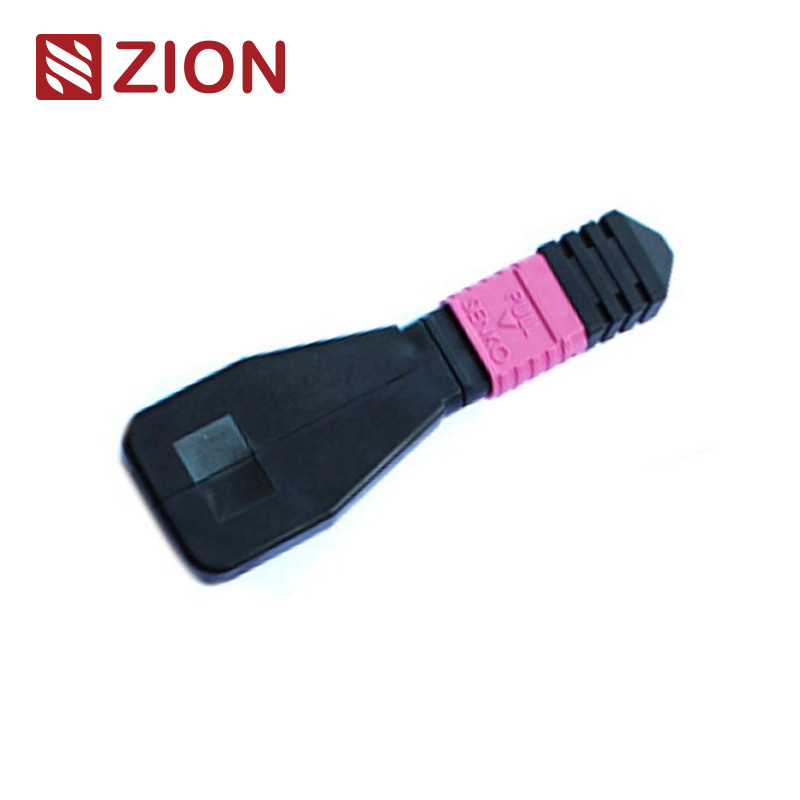

24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G

24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing
24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Średnica włókien: 50/125um, 62,5/125um Strata wtrąceniowa: mm < 1,0 dB
Strata zwrotu: mm > 25dB Test wkładania i wyciągania: 500 razy, IL<0,5dB
Temperatura pracy (℃）: -40℃~ +80℃
Podkreślić:

Moduł pętli zwrotnej MPO z 24 włóknami

,

Kabel światłowodowy typu Loopback OM4

,

Zespół pętli zwrotnej MPO do testowania sieci 40/100G

opis produktu

24 włókna MPO OM4 Fiber Optic Loopback Module / Kabel
Wysokiej wydajności moduł MPO OM4 optycznego błonnika optycznego przeznaczony do testowania i weryfikacji sprzętu sieciowego w środowiskach centrów danych 40G/100G.
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 0
Identyfikacja produktu
Kod Ziona:ZCM1117HXA1
Opis:8F MPO OM4 Fiber Optic Loopback Module /Cable
Przegląd produktu
MPO loopback zawiera linie skokowe MPO back ring w konfiguracji LOOPBACK, łączące oba końce włókna do złącza MPO, aby utworzyć kompletną ścieżkę światła w tym samym złączu.Umożliwia to kompleksowe testowanie zdolności uruchamiania urządzenia i czułości odbioru, zwłaszcza w komunikacji sieciowej 40/100G.
Wracając sygnały do źródła,te pętle skutecznie lokalizują różne zjawiska sieciowe i zapewniają wiarygodne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Opcje konfiguracji
Dostępny w wielu konfiguracjach obwodu światłowodowego, aby pomieścić 8-rodzowe, 12-rodzowe i 24-rodzowe złącza MPO z różnymi konfiguracjami światła, aby odpowiadać specyficznym wymaganiom portu testowego.
  • 8F MPO Fiber Loopback Module:Weryfikuje i testuje nadajniki z interfejsem MPO - urządzenia 40GBASE-SR4/CSR4 QSFP+
  • 12F MPO Moduł Pętli Włóknowej:Weryfikuje i testuje nadajniki z interfejsem MPO - urządzenia 40GBASE-SR4 QSFP+ lub 100GBASE-SR4
  • Moduł MPO 24F Fiber Loopback:Weryfikuje i testuje nadajniki z interfejsem MPO - urządzenia CXP/CFP 100GBASE-SR10
Badanie zastosowań
Moduły MPO Loopback dostarczają sygnałów w pętli do testowania funkcji nadawania i odbierania.
Loopbacks są specjalnie zaprojektowane do łączenia pozycji nadajników (TX) i odbiorników (RX) interfejsów nadajnika MPO.Ułatwiają i przyspieszają testowanie strat wstawienniczych (IL) segmentów sieci optycznej poprzez podłączenie do odcinków MPO i przewodów patch.
Standardy łączników
MPO SingleMode
Odnośnik:IEC 61754-7
Szczegóły o mieszkaniu:
  • SM APC: zielone złącza + czarny but (standard Loss MPO)
  • SM APC: Żółte złącza + czarny but (MPO z bardzo niską stratą)
MPO Multimode
Odnośnik:IEC 61754-7
Szczegóły o mieszkaniu:
  • OM1 i OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
  • OM3 i OM4 PC: złącza Aqua + czarny but (standard & Super MPO niskiej straty)
  • OM3 i OM4 PC: Heather Violet konektory + czarny but (Standardowa strata MPO)
Zgodne ze standardem IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) dla układów kablowych strukturalnych dla TIA-568-C
Kompatybilny z kanałem światłowodowym 10G
40G i 100G zgodne z IEEE 802.3
Materiały Szczegóły
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 1
Specyfikacje optyczne
Parametry Specyfikacja
Rodzaj włókna Multimodowy
Średnica włókna 50/125um, 62.5/125um
Utrata wstawienia MM < 1,0 dB
Strata zwrotu MM > 25 dB
Badanie wprowadzenia i ciągnięcia 500 razy, IL < 0,5 dB
Temperatura działania -40°C do +80°C
Badania optyczne
Test pętli obejmuje wysyłanie sygnału z urządzenia komunikacyjnego i pętli z powrotem do tego samego urządzenia w celu zweryfikowania prawidłowej funkcjonalności lub rozwiązywania problemów wadliwych węzłów sieciowych.
W celu testowania pętli światłowodowych, pętle optyczne weryfikują niezawodność operacyjną urządzeń.sygnał emitowany przez urządzenie jest połączony z końcem nadającego (Tx) elementu aktywnego z powrotem do końca odbierającego (Rx) tego samego elementu.
Wnioski
12F MPO-LC/SC/FC/ST Kable z prądem prostym są przeznaczone do zastosowań 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i wysokiej gęstości w centrach danych.Optymalizowane dla wymagań centrów danych o wysokiej gęstości 10/40/100G.
Wszystkie złącza MPO OMC pochodzą z firmy Senko/Nissin/Sumitomo.
  • Aplikacje centrów danych z środowiskami o wysokiej gęstości
  • Włókno do instalacji budowlanych
  • Wykorzystanie łączników wewnętrznych w sprzęcie włóknistym
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 2
Reguły nawigacji i potwierdzenie kolejności
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 3
Złącze i kanał światłowodowy
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 4
Polarność (przystosowanie kanału)
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 5
Przewodnik wyboru nadajnika
Przy wyborze pętli dla konkretnych nadajników należy wziąć pod uwagę typ złącza, rodzaj lakieru i kompatybilność typu kabla.Poniższe tabele zawierają wytyczne dotyczące wyboru powszechnie stosowanych modułów nadajników.
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 6 24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 7
W niniejszym przewodniku przedstawiono szczegółowe opcje oparte na pętli światłowodowych dla najczęściej stosowanych moduli nadajników światłowodowych.wybór można określić poprzez zbadanie typu interfejsu, wymagania dotyczące kontaktu fizycznego oraz specyfikacje typu kabla.
Zion Communication Hot MPO Produkty z pętli włókna optycznego
7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module /Cable
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module /Cable
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module /Cable
7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module /Cable
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module /Cable
7236020 ZCM1127HXA: 12F MPO OM4 Moduł/Kabel Lupowy Włókna Optycznego
7236021 ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module /Cable
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module /Cable
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module /Cable
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module /Cable
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module /Cable
7236029 ZCM2127HXA: 12F MTP OM4 Moduł/Kabel Płytkowo-Optyczny
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module /Cable
Opakowanie
Kable światłowodowe są pakowane w łatwe w obsłudze, dobrze chronione pojemniki oznakowane i oznakowane przez OMC jako standardowe.
Standardowe rozmiary kartonów:
  • 34 × 22 × 15 cm
  • 44 × 34 × 24 cm
  • 54 × 39 × 34 cm
Wybór kartonu zależy od ilości zamówienia.
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 8
Usługi OEM/ODM
Dostępne opcje dostosowywania, w tym:
  • Kolor kabla, tekst druku, materiał pokrycia kabla, kolory złącza
  • Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe, pudełka, znaki wysyłki
  • Różne poziomy jakości w celu spełnienia szczególnych wymagań
24 włókna MPO OM4 Moduł pętli światłowodowej do testowania sieci 40/100G 9
