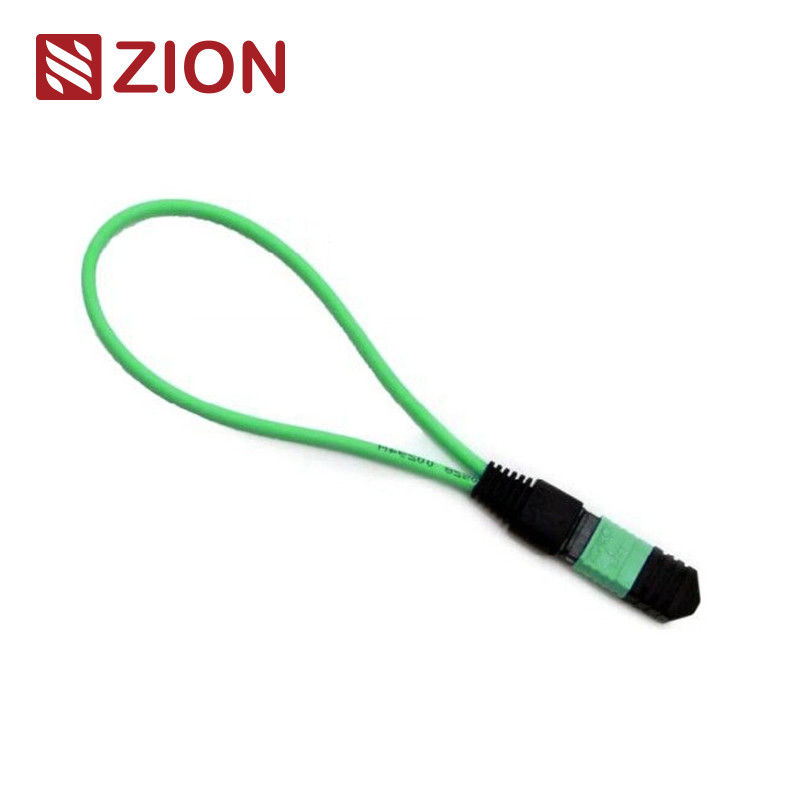

24-włóknowy moduł/kabel pętli zwrotnej światłowodu jednomodowego MTP
Informacje o produkcie Zion
Kod Zion: ZCM2141HXA1
Opis: 24F MTP SM Moduł/kabel pętli zwrotnej światłowodu
Pętla zwrotna MTP zawiera złącze MTP z oboma końcami włókna zakończonymi w tym samym złączu, tworząc zapętloną ścieżkę światła. Ta konfiguracja umożliwia testowanie pojemności uruchamiania urządzenia i czułości odbioru, szczególnie w komunikacji sieciowej 40/100G. Zwracając sygnały do źródła, pomaga zidentyfikować różne zjawiska sieciowe i ułatwia skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Dostępne w różnych konfiguracjach, obsługujące 8-rdzeniowe, 12-rdzeniowe i 24-rdzeniowe złącza MTP z wieloma konfiguracjami włókien, aby dostosować się do różnych wymagań portów testowych. Moduł pętli zwrotnej 24F MTP Fiber Loopback umożliwia w szczególności weryfikację i testowanie transceiverów z interfejsem MTP - urządzeń 100GBASESR10 CXP/CFP.
Moduły pętli zwrotnej MTP zapewniają zapętlony sygnał do testowania funkcji nadawania i odbioru. Są szeroko stosowane w środowiskach testowych, szczególnie w sieciach optycznych równoległych 40G i 100G. Pętle zwrotne są przeznaczone do łączenia pozycji nadajnika (TX) i odbiornika (RX) interfejsów transceiverów MTP. Moduły te ułatwiają i przyspieszają testowanie IL segmentów sieci optycznych, łącząc je z trunkami MTP i przewodami krosowymi.
Standardy przemysłowe złączy
Odniesienie do jednomodowego MTP: EIA/TIA-604-5
Szczegóły obudowy jednomodowej MTP: SM APC: Zielone złącza + czarny but (Standardowa strata MTP)
SM APC: Żółte złącza + czarny but (Super niska strata MTP)
Standardy zgodności:
- Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5)
- Okablowanie strukturalne zgodnie z TIA-568-C
- Zgodny z 10G Fiber Channel
- 40G i 100G IEEE 802.3
Specyfikacje optyczne
Typ włókna:
Jednomodowe
Średnica włókna:
9/125um
Tłumienie wtrąceniowe:
SM(G657A1)＜1.0dB
Tłumienie odbiciowe:
SM＞50dB
Test wkładania-wyciągania:
Powyżej 600 razy, IL＜0.5dB
Temperatura pracy:
-40℃~ +80℃
Testowanie pętli zwrotnej światłowodu
Test pętli zwrotnej obejmuje wysłanie sygnału z urządzenia komunikacyjnego i zapętlenie go z powrotem do tego samego urządzenia w celu sprawdzenia prawidłowego działania lub usunięcia usterek w wadliwych węzłach sieci. W przypadku zastosowań światłowodowych optyczne pętle zwrotne weryfikują niezawodność działania urządzeń. Używając kabli lub modułów pętli zwrotnej światłowodu do transmisji danych, sygnał emitowany przez urządzenie jest zapętlany z portu nadawczego (Tx) z powrotem do portu odbiorczego (Rx) tego samego komponentu.
Zastosowania
Testowanie pętli zwrotnej światłowodu jest powszechnie stosowane do sprawdzania transceiverów światłowodowych. Ponieważ transceivery mają oddzielne porty do odbierania i nadawania sygnałów świetlnych, testowanie tych portów jest niezbędne do zapewnienia ciągłej pracy. Test pętli zwrotnej zapewnia najwygodniejszą metodę konserwacji transceivera. Proces testowania kieruje sygnał lasera z portu nadajnika z powrotem do portu odbiornika, a następnie porównuje przesłany wzór z odebranym wzorem, aby sprawdzić, czy są one identyczne i wolne od błędów.
- Umieszczone razem z transceiverami interfejsu 40G lub 100G MPO/MTP
- Używane do testowania możliwości transmisji i czułości odbiornika sprzętu sieci światłowodowej
Gorące produkty pętli zwrotnej światłowodu MPO/MTP firmy Zion Communication
- 7236013 ZCM1111HXA: 8F MPO SM Moduł/kabel pętli zwrotnej światłowodu
- 7236014 ZCM1121HXA: 12F MPO SM Moduł/kabel pętli zwrotnej światłowodu
- 7236015 ZCM1141HXA: 24F MPO SM Moduł/kabel pętli zwrotnej światłowodu
- 7236016 ZCM1116HXA: 8F MPO OM3 Moduł/kabel pętli zwrotnej światłowodu
- 7236017 ZCM1126HXA: 12F MPO OM3 Moduł/kabel pętli zwrotnej światłowodu
- 7236018 ZCM1146HXA: 24F MPO OM3 Moduł/kabel pętli zwrotnej światłowodu
- 7236019 ZCM1117HXA: 8F MPO OM4 Moduł/kabel pętli zwrotnej światłowodu
- 7236020 ZCM1127HXA: 12F MPO OM4 Moduł/kabel pętli zwrotnej światłowodu
- 723602: ZCM1147HXA: 24F MPO OM4 Moduł/kabel pętli zwrotnej światłowodu
- 7236022 ZCM2111HXA: 8F MTP SM Moduł/kabel pętli zwrotnej światłowodu
- 7236023 ZCM2121HXA: 12F MTP SM Moduł/kabel pętli zwrotnej światłowodu
- 7236024 ZCM2141HXA: 24F MTP SM Moduł/kabel pętli zwrotnej światłowodu
- 7236025 ZCM2116HXA: 8F MTP OM3 Moduł/kabel pętli zwrotnej światłowodu
- 7236026 ZCM2126HXA: 12F MTP OM3 Moduł/kabel pętli zwrotnej światłowodu
- 7236027 ZCM2146HXA: 24F MTP OM3 Moduł/kabel pętli zwrotnej światłowodu
- 7236028 ZCM2117HXA: 8F MTP OM4 Moduł/kabel pętli zwrotnej światłowodu
- 7236029 ZCM2127HXA: 12F MTP OM4 Moduł/kabel pętli zwrotnej światłowodu
- 7236030 ZCM2147HXA: 24F MTP OM4 Moduł/kabel pętli zwrotnej światłowodu
Pakowanie
Kable światłowodowe są pakowane w łatwe w obsłudze, dobrze chronione opakowania z domyślnym oznakowaniem OMC. Standardowe rozmiary kartonów to 34*22*15 cm, 44*34*24 cm i 54*39*34 cm. Użyty konkretny karton zależy od ilości towaru. Dostępne są niestandardowe opcje pakowania.
Usługi OEM/ODM
Opcje dostosowywania obejmują:
- Kolor kabla, tekst drukowany, materiał osłony kabla
- Opcje kolorów złączy
- Etykietowanie OEM, pierścienie identyfikacyjne, etykiety kabli
- Niestandardowe pudełka i znaki wysyłkowe
- Dostępne różne poziomy jakości
