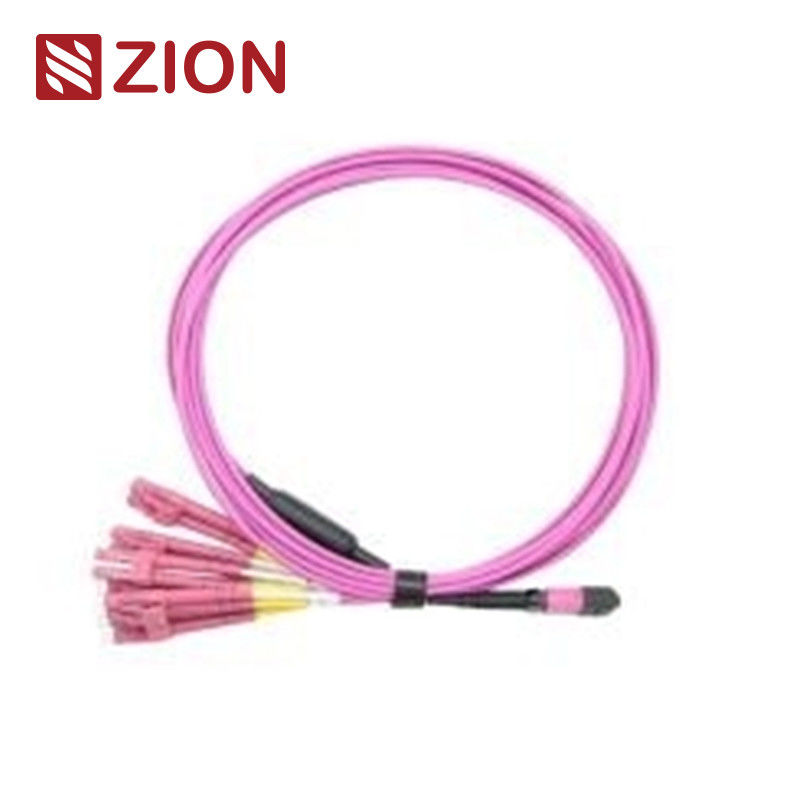

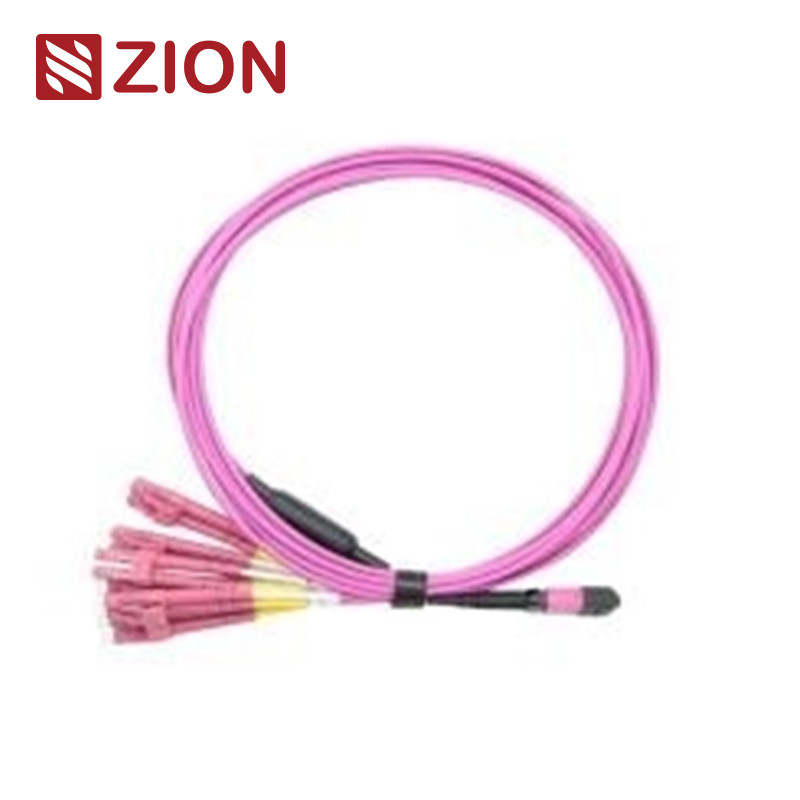

12 włókien MPO do LC OM4 Kable światłowodowe MPO-LC 2,0 mm proste wiązki przewodów
Kable światłowodowe o dużej gęstości przeznaczone do zastosowań w centrach danych, wyposażone w łączność MPO do LC i wydajność światłowodu wielomodowego OM4.
Identyfikacja produktu
Kod Syjonu: ZCM11A28HAAX
Kable światłowodowe MPO-LC 2,0 mm 12F MPO OM4 proste
Złącza MPO (Multi-Fiber Push On) zapewniają wielowłóknowe rozwiązania terminacyjne, idealne dla środowisk o dużej gęstości w centrach danych, zastosowań światłowodowych w budynku i połączeń wewnętrznych w optycznym sprzęcie nadawczo-odbiorczym obsługującym technologie 40G, 100G i QSFP+.
Te 12-rdzeniowe zestawy prostych wiązek przewodów MPO do 6 LC Duplex (lub 12 LC Simplex) są zoptymalizowane pod kątem bezpośrednich połączeń optycznych 40G QSFP+ PLR4 do 10G SFP+ LR. Wszystkie kable fanout zachowują tę samą długość i są specjalnie zaprojektowane do oszczędzania miejsca i łączenia włókien o dużej gęstości w centrach danych.
Standardy złączy MPO
Odniesienie do trybu jednomodowego MPO:IEC 61754-7
Szczegóły obudowy jednomodowej MPO:SM APC: Zielone złącza + czarna osłona (Standard Loss MPO)
SM APC: Żółte złącza + czarna osłona (MPO o bardzo niskich stratach)
Odniesienie wielomodowe MPO:IEC 61754-7
Szczegóły obudowy wielomodowej MPO:OM1 i OM2 PC: złącza beżowe + czarna osłona (standardowa utrata MPO)
OM3 i OM4 PC: złącza Aqua + czarna osłona (standardowe i bardzo niskie straty MPO)
OM3 i OM4 PC: złącza Heather Violet + czarna osłona (Standard Loss MPO)
- Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5).
- Okablowanie strukturalne zgodne z TIA-568-C
- Zgodność ze standardem Fibre Channel 10G
- Zgodny ze standardem IEEE 802.3 40G i 100G
Inne standardy złączy
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 i JIS C5973
- LCD:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 i JIS C5973
- ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 i JIS C5973
- E2000:IEC61754-15
Dostępne typy włókien
Kompatybilny z typami włókien G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 i OM5 50/125 w MPO-LC, MPO-SC, MPO-FC, MPO-ST i MPO-E2000 konfiguracje.
Specyfikacje optyczne
Tłumienie wtrąceniowe (MPO) jednomodowe:
Standard: ≤0,75dB (maks.), ≤0,50dB (typowo)
Bardzo niski: ≤0,35dB (maks.), ≤0,20dB (typowo)
Tłumienność wtrąceniowa (MPO) wielomodowa:
Standard: ≤0,6dB (maks.), ≤0,50dB (typowo)
Bardzo niski: ≤0,35dB (maks.), ≤0,20dB (typowo)
Tłumienność wtrąceniowa (LC/SC/FC/ST) Tryb jednomodowy:
≤0,3dB
Tłumienie wtrąceniowe (LC/SC/FC/ST) Wielomodowe:
≤0,3dB
Strata zwrotna (MPO) jednomodowa:
≥60dB
Strata powrotna (MPO) wielomodowa:
≥25dB
Strata zwrotu (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; Wielomodowy ≥35dB
Trwałość:
Typowa zmiana <0,3dB (200 kryć)
Zamienność:
≤0,2dB
Test wstawiania i ciągnięcia:
500 razy, IL < 0,5 dB
Wytrzymałość na rozciąganie:
>70N
Temperatura pracy:
-40°C do +85°C
Kluczowe funkcje
- Niska strata wtrąceniowa, wysoka wydajność strat powrotnych
- Złącze wielowłóknowe oparte na MT obsługujące 4, 8, 12 i 24 zakończenia światłowodowe
- Ekonomiczne rozwiązanie do masowego zakończenia światłowodu
- Zaprojektowany do zastosowań jednomodowych i wielomodowych o niskiej i standardowej stracie
- Opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
- Obudowy oznaczone kolorami ułatwiają identyfikację rodzaju włókna, rodzaju pasty i klasy złącza
- Doskonała powtarzalność i wymienność
Zalety kabla MPO/MTP
- Wysoka jakość:Fabrycznie zakończone, przetestowane i zapakowane wraz z kompleksowymi raportami z testów
- Oszczędność miejsca:Małe średnice zmniejszają objętość kabla i poprawiają klimatyzację centrum danych
- Oszczędność czasu:Konstrukcja typu plug-and-play znacznie skraca czas instalacji
Aplikacje
Zaprojektowany dla środowisk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o dużej gęstości. Zoptymalizowany pod kątem zastosowań w centrach danych o dużej gęstości 10/40/100G.
- Środowiska centrów danych o dużej gęstości
- Instalacje światłowodowe do budynku
- Połączenia wewnętrzne w sprzęcie światłowodowym
Powiązane produkty
Zion Communication oferuje szeroką gamę prostych przewodów MPO-LC, w tym konfiguracje 8F, 12F i 24F, zarówno w typach włókien SM, jak i OM3/OM4.
Metody połączenia i polaryzacja
Trzy metody podłączenia zapewniają odpowiednie zarządzanie polaryzacją MTP/MPO:
Materiały i konstrukcja
Opakowanie
Standardowe opakowanie obejmuje oznakowane kable światłowodowe w kartonach ochronnych. Dostępne rozmiary kartonów: 34×22×15 cm, 44×34×24 cm i 54×39×34 cm. Dostępne niestandardowe opcje pakowania.
Usługi OEM/ODM
- Niestandardowe kolory kabli, nadruki i materiały osłon
- Etykiety OEM, pierścienie identyfikacyjne i etykiety na kable
- Niestandardowe projekty pudełek i oznaczenia wysyłkowe
- Dostępnych jest wiele poziomów jakości
