24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości

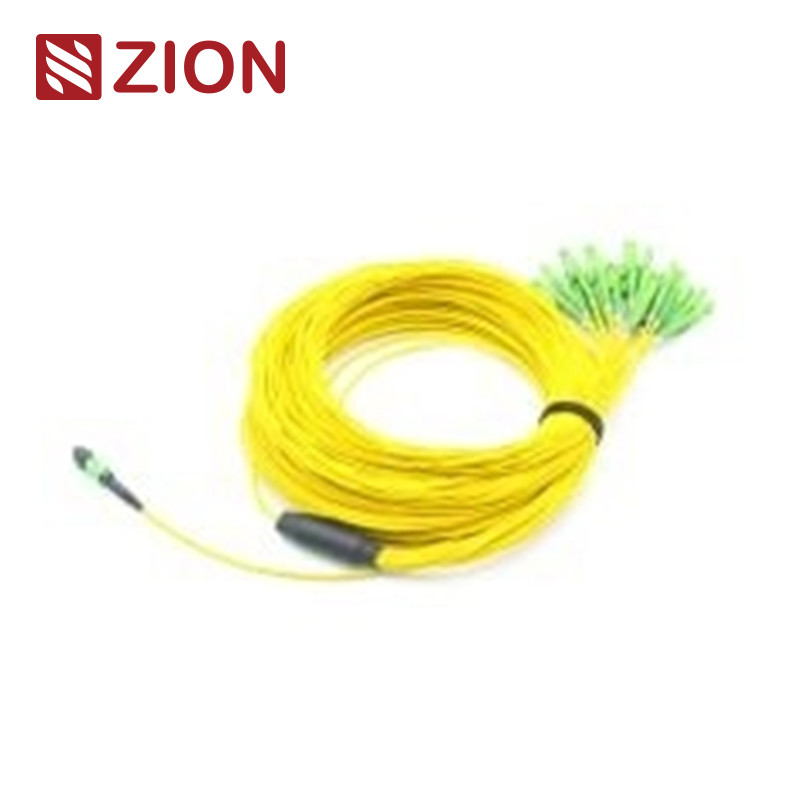

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Trwałość: <0,3dBtypowa zmiana, 200 kojarzeń Zachowalność: ≤0,2dB
Test wkładania i wyciągania: Powyżej 600 razy, IL <0,5dB Wytrzymałość na rozciąganie: >70N
Temperatura pracy (℃）: -40 do + 85°C
Podkreślić:

24-włóknowy kabel wiązki MTP-LC

,

Kabel światłowodowy jednomodowy

,

Prosty kabel MTP-LC 2

opis produktu

24-włóknowy kabel światłowodowy jednomodowy MTP do LC
Proste kable o dużej gęstości MTP-LC 2,0 mm przeznaczone do zastosowań w centrach danych
24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 0
Identyfikacja produktu
Kod Syjonu:ZCM21A52HIAX
Opis:Kable światłowodowe MTP-LC 2,0 mm 24F MTP SM z prostą wiązką
Przegląd produktu
Złącze MTP to wielowłóknowe złącze wciskane przeznaczone do środowisk o dużej gęstości. Ten 24-włóknowy kabel wiązki przewodów jest wyposażony w połączenia MTP do LC i jest zoptymalizowany pod kątem bezpośredniego połączenia optycznego 40G QSFP+ PLR4 do 10G SFP+ LR w zastosowaniach w centrach danych.
Złącza MTP są standaryzowane zgodnie z przepisami EIA/TIA-604-5, z rozróżnieniem na podstawie liczby rdzeni, płci (męskie/żeńskie) i polaryzacji (PC lub APC).
Standardy przemysłowe
Tryb jednomodowy MPO
Odniesienie:EIA/TIA-604-5
Szczegóły obudowy:
SM APC: zielone złącza + czarna osłona (Standard Loss MTP)
SM APC: Żółte złącza + czarna osłona (Super Low Loss MTP)
Tryb wielomodowy MPO
Odniesienie:EIA/TIA-604-5
Szczegóły obudowy:
OM1 i OM2 PC: złącza beżowe + czarna osłona (Standard Loss MTP)
OM3 i OM4 PC: złącza Aqua + czarna osłona (standardowa i Super Low Loss MTP)
OM3 i OM4 PC: złącza Heather Violet + czarna osłona (Standard Loss MTP)
  • Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5).
  • Okablowanie strukturalne zgodne z TIA-568-C
  • Zgodność ze standardem Fibre Channel 10G
  • Zgodny ze standardem IEEE 802.3 40G i 100G
Inne standardy złączy
  • SC:TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973
  • LCD:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973
  • FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 i JIS C5973
  • ST:TIA/EIA, FOCIS2, GR-326. IEC61754-2 i JIS C5973
  • E2000:IEC61754-15
Dostępne typy włókien
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62,5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Specyfikacje optyczne
Parametr Jednomodowy (APC) Wielomodowy (PC)
Tłumienie wtrąceniowe (MPO) Standard: ≤0,75dB (maks.), ≤0,50dB (typ)
Bardzo niski: ≤0,35dB (maks.), ≤0,20dB (typ)		 Standard: ≤0,6dB (maks.), ≤0,50dB (typ)
Bardzo niski: ≤0,35dB (maks.), ≤0,20dB (typ)
Tłumienie wtrąceniowe (LC/SC/FC/ST) ≤0,3dB ≤0,3dB
Strata zwrotu (MPO) ≥60dB ≥25dB
Strata powrotna (LC/SC/FC/ST) APC≥60dB; UPC≥50dB ≥35dB
Trwałość Typowa zmiana <0,3dB (200 kryć)
Zamienność ≤0,2dB
Test wstawiania i ciągnięcia 500 razy, IL < 0,5 dB
Wytrzymałość na rozciąganie >70N
Czasy wtyczek >600
Temperatura pracy -40°C do +85°C
Kluczowe funkcje
  • Niska strata wtrąceniowa, wysoka strata odbiciowa
  • Złącze wielowłóknowe oparte na MT z 4, 8, 12 i 24 zakończeniami włókien
  • Ekonomiczne rozwiązanie do masowego zakończenia światłowodu
  • Zaprojektowany do zastosowań SM i MM o niskiej i standardowej stracie
  • Opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
  • Obudowy oznaczone kolorami dla łatwej identyfikacji
  • Doskonała powtarzalność i wymienność
Korzyści produktu
  • Wysoka jakość:Fabrycznie zakończone, przetestowane i zapakowane z raportami z testów
  • Oszczędność miejsca:Małe średnice zmniejszają objętość kabla i poprawiają klimatyzację
  • Oszczędność czasu:Konstrukcja typu „plug and play” skraca czas instalacji
Aplikacje
Zaprojektowany dla rozwiązań połączeń międzysieciowych 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 i centrów danych o dużej gęstości. Zoptymalizowany pod kątem zastosowań w centrach danych o dużej gęstości 10/40/100G.
  • Środowiska centrów danych o dużej gęstości
  • Światłowód do zastosowań budowlanych
  • Połączenia wewnętrzne w sprzęcie światłowodowym
Schematy techniczne
24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 1 24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 2 24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 3
Powiązane produkty
Zion Communication oferuje szeroką gamę prostych przewodów MTP-LC, w tym:
  • 7236037 ZCM11A12HIA8F MPO SM Światłowód MPO-LC 2,0 mm Prosta wiązka przewodów
  • 7236038 ZCM11A22HIA: Kable światłowodowe 12F MPO SM MPO-LC 2,0 mm, proste
  • 7236039 ZCM11A52HIA: Kable światłowodowe 24F MPO SM MPO-LC 2,0 mm, proste wiązki przewodów
  • 7236040 ZCM11A17HAA: Kable światłowodowe 8F MPO OM3 MPO-LC 2,0 mm, proste
  • 7236041 ZCM11A27HAAX: Kable światłowodowe 12F MPO OM3 MPO-LC 2,0 mm, proste
  • 7236042 ZCM11A57HAA: Kable światłowodowe 24F MPO OM3 MPO-LC 2,0 mm, proste
  • 7236043 ZCM11A18HMA: Kable światłowodowe 8F MPO OM4 MPO-LC 2,0 mm, proste
  • 7236044 ZCM11A28HMA: Kable światłowodowe 12F MPO OM4 MPO-LC 2,0 mm, proste
  • 7236045 ZCM11A58HMA: Kable światłowodowe 24F MPO OM4 MPO-LC 2,0 mm, proste
  • 7236046 ZCM21A12HIA: Kable światłowodowe 8F MTP SM MPO-LC 2,0 mm, proste
  • 7236047 ZCM21A22HIA: Kable światłowodowe 12F MTP SM MPO-LC 2,0 mm, proste wiązki przewodów
  • 7236048 ZCM21A52HIA: Kable światłowodowe 24F MTP SM MPO-LC 2,0 mm, proste wiązki przewodów
  • 7236049 ZCM21A17HAA: Kable światłowodowe 8F MTP OM3 MPO-LC 2,0 mm, proste
  • 7236050 ZCM21A27HAA: Kable światłowodowe 12F MTP OM3 MPO-LC 2,0 mm, proste
  • 7236051 ZCM21A57HAA: Kable światłowodowe 24F MTP OM3 MPO-LC 2,0 mm, proste
  • 7236052 ZCM21A18HMA: Kable światłowodowe 8F MTP OM4 MPO-LC 2,0 mm, proste
  • 7236053 ZCM21A28HMAX: Kable światłowodowe 12F MTP OM4 MPO-LC 2,0 mm, proste
  • 7236054 ZCM21A58HMA: Kable światłowodowe 24F MTP OM4 MPO-LC 2,0 mm, proste
Metody połączenia i polaryzacja
24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 4
Trzy metody połączenia dla polaryzacji MPO/MTP
24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 5 24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 6 24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 7 24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 8 24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 9 24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 10
Pakowanie i dostosowywanie
Standardowe wymiary kartonów: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Wybór kartonu zależy od ilości zamówienia.
24 Włókna Kabel MTP-LC 2,0 mm z napędem światłowodowym do centrów danych o wysokiej gęstości 11
Dostępne usługi OEM/ODM
  • Niestandardowe kolory kabli, nadruki i materiały osłon
  • Etykiety OEM, pierścienie identyfikacyjne i etykiety na kable
  • Niestandardowe opakowania i oznaczenia wysyłkowe
  • Dostępne różne poziomy jakości

    • Etykietka:

    Kabel MPO,

    Włókno MPO,

    kabl mtp
