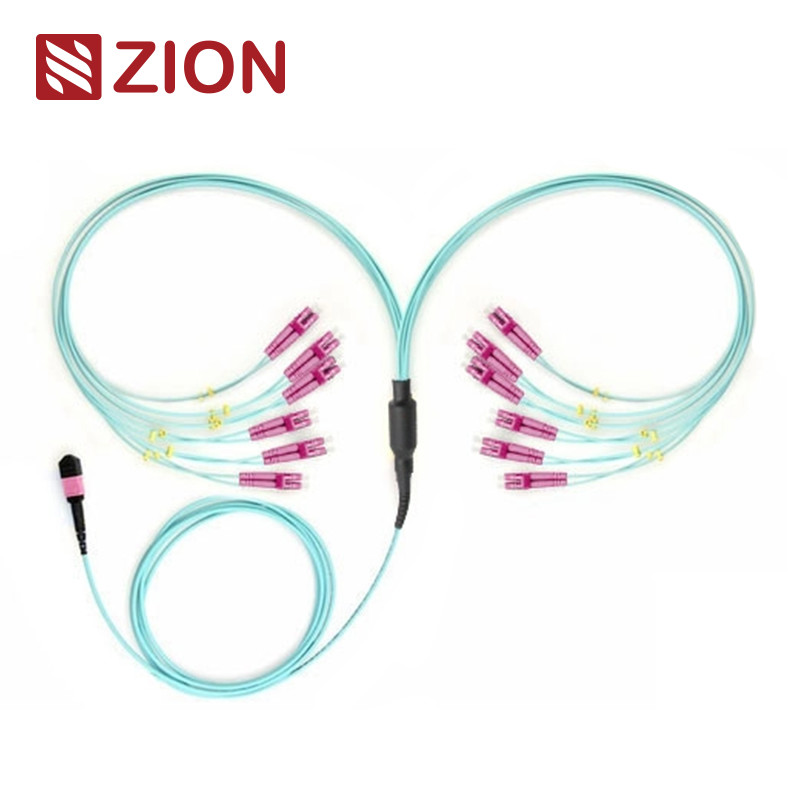

24F MTP OM3 Kable światłowodowe MTP-LC 2,0 mm
Identyfikacja produktu
Kod Ziona:ZCM21A57HAAX
Opis:24F MTP OM3 Kable światłowodowe MTP-LC 2,0 mm
Przegląd produktu
łącznik MTP (Multi-Fiber Push On) to łącznik światłowodowy o wysokiej gęstości przeznaczony do zastosowań w centrach danych, instalacjach światłowodowych w budynkach,i połączeń wewnętrznych w wyposażeniu nadajnika optycznego obsługującym 40G, 100G i aplikacje QSFP+.
Ten 24-rodnowy kabel MTP Female do 12 LC Duplex posiada złącza MTP i LC na obu końcach.optycznie zoptymalizowane do 40G QSFP+ PLR4 do 10G SFP+ LR optycznego bezpośredniego połączenia w środowiskach o wysokiej gęstości centrum danych.
Zgodność z normami przemysłowymi
Standardy łączników MTP
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu
- SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
- SM APC: żółte złącza + czarny but (MTP z bardzo niską stratą)
- OM1 i OM2 PC: łączniki beżowe + czarny but (MTP ze standardową stratą)
- OM3 i OM4 PC: złącza Aqua + czarny but (standard & Super Low Loss MTP)
- OM3 i OM4 PC: Heather Violet konektory + czarny but (Standard Loss MTP)
Zgodne ze standardem IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) kabli strukturalnych dla TIA-568-C
Kompatybilny z kanałem światłowodowym 10G
40G i 100G zgodne z IEEE 802.3
Inne normy dotyczące złączy
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 i JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20, oraz JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 oraz JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 i JIS C5973
- E2000: IEC61754-15
Dostępne rodzaje włókien
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Specyfikacje optyczne
Utrata wstawienia (MTP) - IEC 61300-3-34
Pozycja pojedyncza (polerowana w temperaturze 8 stopni APC):Standardowa strata: ≤ 0,75 dB (max), ≤ 0,50 dB (typowa); Super Niska strata: ≤ 0,35 dB (max), ≤ 0,20 dB (typowa)
Multimodowy (PC Flat Polish):Standardowa strata: ≤0,6 dB (max), ≤0,50 dB (typowa); Super Niska strata: ≤0,35 dB (max), ≤0,20 dB (typowa)
Strata wstawienia (LC/SC/FC/ST) - IEC 61300-3-6
Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC):≤ 0,3 dB
Multimodowy (PC Flat Polish):≤ 0,3 dB
Strata zwrotu
MTP Singlemode (polerowany w 8-stopniowej temperaturze APC):≥ 60 dB
MTP Multimode (PC Flat Polish):≥ 25 dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB; Multimod ≥35dB
Charakterystyka działania
- Trwałość:<0,3 dB typowa zmiana (200 parzeń)
- Wymienność:≤ 0,2 dB
- Badanie wprowadzenia i wyciągania:500 razy, IL<0,5 dB
- Wytrzymałość na rozciąganie:> 70N
- Temperatura pracy (singlemode APC):-40°C do +85°C
Kluczowe cechy
- Niska strata wstawienia, wysoka strata zwrotu
- Multi-fiber Connector oparty na MT obsługujący 4, 8, 12 i 24 zakończenia światła
- Ekonomiczne rozwiązanie dla masowego likwidacji włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
- Dostępne opcje kabli okrągłych, owalnych i gołych wstążek
- Obudowy o kodzie kolorystycznym do odróżnienia rodzaju włókna, rodzaju lakieru i klasy złącza
- Doskonała powtarzalność i wymiana
Korzyści z produktu
- Wysoka jakość:Wytwarzanie przed zakończeniem, przetestowanie i pakowanie z raportami z badań do celów dokumentacji i kontroli jakości
- Oszczędność miejsca:Małe średnice zmniejszają objętość kabli i poprawiają warunki klimatyzacji w centrach danych
- Oszczędzanie czasu:Projekt typu "plug and play" znacząco skraca czas instalacji
Wnioski
Zaprojektowany do 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 i aplikacji w centrach danych o wysokiej gęstości.Ten kabel 24 Fiber harness służy do podłączenia (12) SFP + do panelu adaptera MTP i tułowia MTP.
Główne obszary zastosowania obejmują:
- Środowiska centrów danych o wysokiej gęstości
- Instalacje światłowodowe do budynków
- Połączenia wewnętrzne w urządzeniach światłowodowych
Wszystkie złącza MTP pochodzą z firmy Senko/Nissin/Sumitomo.
Produkty pokrewne
Kable MTP-LC z napędem napędowym Zion Communication obejmują:
| Kod produktu |
Opis |
| 7236037 ZCM11A12HIA |
8F MPO SM Kable włóknooptyczne MPO-LC 2,0 mm |
| 7236038 ZCM11A22HIA |
12F MPO SM Włókno optyczne MPO-LC 2,0 mm kable z napędem prostym |
| 7236039 ZCM11A52HIA |
24F MPO SM Kable włóknooptyczne MPO-LC 2,0 mm |
| 7236040 ZCM11A17HAA |
8F MPO OM3 Kable optyczne MPO-LC 2,0 mm |
| 7236041 ZCM11A27HAA |
12F MPO OM3 Kable włókna optycznego MPO-LC 2,0 mm |
| 7236042 ZCM11A57HAA |
24F MPO OM3 Kable włókna optycznego MPO-LC 2,0 mm |
| 7236043 ZCM11A18HMA |
8F MPO OM4 Kable z włókna optycznego MPO-LC 2,0 mm |
| 7236044 ZCM11A28HMA |
12F MPO OM4 Kable optyczne MPO-LC 2,0 mm |
| 7236045 ZCM11A58HMA |
24F MPO OM4 Kable włókna optycznego MPO-LC 2,0 mm |
| 7236046 ZCM21A12HIA |
8F MTP SM Kable włókna optycznego MPO-LC 2,0 mm |
| 7236047 ZCM21A22HIA |
12F MTP SM Kable włókna optycznego MPO-LC 2,0 mm |
| 7236048 ZCM21A52HIA |
24F MTP SM Kable włókna optycznego MPO-LC 2,0 mm |
| 7236049 ZCM21A17HAA |
8F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm |
| 7236050 ZCM21A27HAA |
12F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm |
| 7236051 ZCM21A57HAA |
24F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm |
| 7236052 ZCM21A18HMA |
8F MTP OM4 Kable MPO-LC 2,0 mm z włóknem optycznym |
| 7236053 ZCM21A28HMA |
12F MTP OM4 Kable MPO-LC 2,0 mm z włóknem optycznym |
| 7236054 ZCM21A58HMA |
24F MTP OM4 Kable włókna optycznego MPO-LC 2,0 mm |
Metody łączenia i polaryzacja
Trzy metody łączenia pomagają utrzymać odpowiednią biegunowość MPO/MTP:
MTP - 24 x LC Simplex Structure - typ 1
MTP - 12 x LC Duplex Structure - typ 2 - typ A
MTP - 12 x LC Duplex Structure - Typ 2 - Typ B
MTP - 12 x LC Duplex Structure - typ 2 - typ C
MTP - Polarność dla MTP - 12 x Uniboot LC Structure - Typ 3
Szczegóły dotyczące materiału
Informacje o opakowaniu
Standardowe opakowanie obejmuje domyślnie oznakowany i oznakowany przez OMC kabel światłowodowy.
Standardowe rozmiary kartonów:
- 34*22*15 cm
- 44*34*24 cm
- 54*39*34 cm
Wybór kartonu zależy od ilości.
Usługi OEM/ODM
Opcje dostosowania obejmują:
- Kolor kable, drukowanie i materiał do kurtki
- Dostosowanie koloru złącza
- Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe
- Skrzynki na zamówienie i znaki wysyłki
- Dostępne różne poziomy jakości
