Dom > Produkty> MPO MTP> 24F MTP-LC OM4 Kabel z napędem światłowodowym o konstrukcji prostą 2,0 mm do centrów danych o wysokiej gęstości

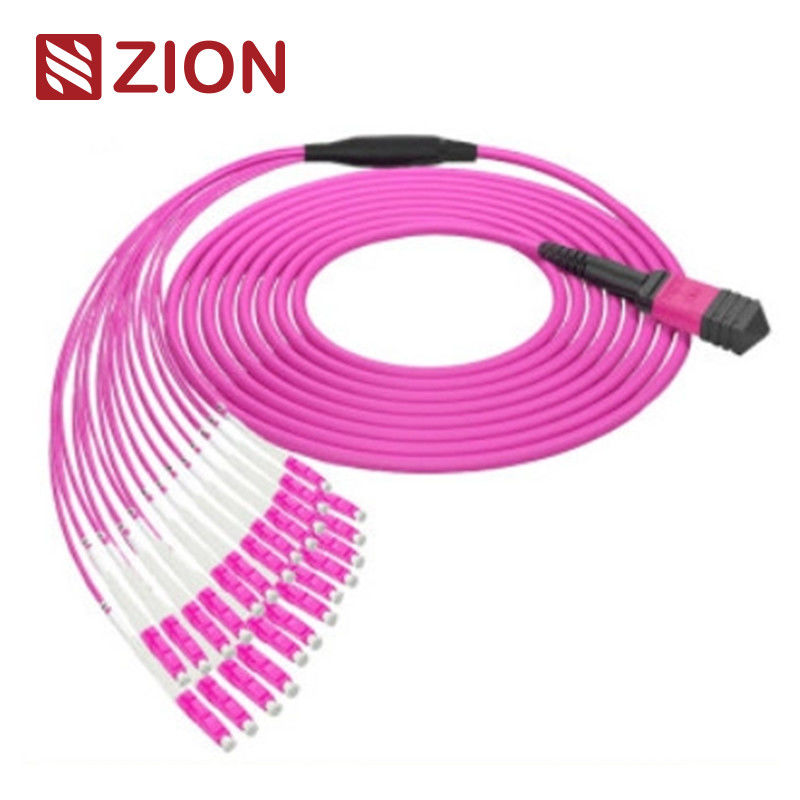

24F MTP-LC OM4 Kabel z napędem światłowodowym o konstrukcji prostą 2,0 mm do centrów danych o wysokiej gęstości

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Trwałość: <0,3dBtypowa zmiana, 200 kojarzeń Zachowalność: ≤0,2dB
Test wkładania i wyciągania: Powyżej 600 razy, IL <0,5dB Wytrzymałość na rozciąganie: >70N
Temperatura pracy (℃）: -40 do + 85°C
Podkreślić:

Kabel wiązki przewodów 24F MTP-LC

,

Kabel światłowodowy OM4

,

Kabel światłowodowy MTP 2

opis produktu

24F MTP OM4 Włóknooptyczne MTP-LC 2,0 mm Kable z napędem prostym
24F MTP-LC OM4 Kabel z napędem światłowodowym o konstrukcji prostą 2,0 mm do centrów danych o wysokiej gęstości 0
Informacje o produkcie Zion
Kod Zion: ZCM21A58HAAX
Opis: 24F MTP OM4 Kable światłowodowe MTP-LC 2,0 mm
Przegląd produktu
Złącze MTP to wielowłonkowy złącze przenośne przeznaczone do zastosowań włókna optycznego o wysokiej gęstości.Ten 24-rodnowy kabel MTP Female to 12 LC Duplex jest zoptymalizowany do 40G QSFP + PLR4 do 10G SFP + LR optyki bezpośredniego połączenia i środowisk o wysokiej gęstości centrum danych.
Złącza MTP są standaryzowane zgodnie z przepisami EIA/TIA-604-5 i są rozróżniane według liczby rdzeni, płci (męskiej/żeńskiej) i typu polerowania (PC lub APC).
Zgodność z normami przemysłowymi
Standardy łączników MTP
Odniesienie do MTP w pojedynczym trybie: EIA/TIA-604-5
MTP Pojedyncza obudowa: SM APC: zielone złącza + czarny but (Standard Loss MTP)
SM APC: Żółte złącza+czarny but (MTP z bardzo niską stratą)
Odniesienie do MTP Multimode: EIA/TIA-604-5
MTP Multimode Housing Details: OM1&OM2 PC: Beżowe złącza + czarny but (MTP ze standardową stratą)
OM3&OM4 PC: łączniki Aqua+czarny but (standard&Super MTP niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa utrata MTP)
  • Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
  • Kompatybilny z kanałem światłowodowym 10G
  • 40G i 100G IEEE 802.3
Inne normy dotyczące złączy
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 i JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 i JIS C5973 itd.
  • E2000: IEC61754-15
Dostępne rodzaje włókien
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Specyfikacje optyczne
Utrata wstawienia
MTP (IEC 61300-3-34) W pojedynczym trybie (polerowane w 8-stopniowym układzie APC): Standardowa strata: ≤0,75dB (maksymalnie), ≤0,50dB (typowa); Super Niska strata: ≤0,35dB (maksymalnie), ≤0,20dB (typowa)
MTP (IEC 61300-3-34) Multimod (PC Flat Polish): Standardne straty: ≤0,6dB (maksymalnie), ≤0,50 (typowe); Super Niskie straty: ≤0,35dB (maksymalnie), ≤0,20dB (typowe)
LC/SC/FC/ST (IEC 61300-3-6) Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC): ≤0,3 dB
LC/SC/FC/ST (IEC 61300-3-6) Multimod (PC Flat Polish): ≤0,3dB
Strata zwrotu
MTP Singlemode (polerowany w 8-stopniowym układzie APC): ≥ 60 dB
MTP Multimode (PC Flat Polish): ≥ 25dB
LC/SC/FC/ST: APC≥60 dB; UPC≥50 dB
LC/SC/FC/ST: ≥ 35 dB
Specyfikacje działania
  • Trwałość: < 0,3 dB typowa zmiana (200 parzeń)
  • Wymienność: ≤ 0,2 dB
  • Badanie wstawienia-ciągnięcia: 500 razy, IL<0,5 dB
  • Wytrzymałość na rozciąganie: > 70N
  • Czasy podłączenia: > 600
  • Temperatura pracy w trybie pojedynczym (APC): -40°C do +85°C
Kluczowe cechy
  • Niska strata wstawienia, wysoka strata zwrotu
  • MT-based Multi-Fiber Connector z 4,8,12 i 24 końcówki włókien
  • Ekonomiczne rozwiązanie dla masowego likwidacji włókien
  • Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
  • Dostępne opcje kabli okrągłych, owalnych i gołych wstążek
  • Obudowy o kodzie kolorystycznym do odróżnienia rodzaju włókna, rodzaju lakieru i klasy złącza
  • Doskonała powtarzalność i wymiana
Zalety kabli MPO/MTP
  • Wysoka jakość - wyprodukowana w fabryce, przetestowana i pakowana z raportami z badań do celów dokumentacji i kontroli jakości
  • Oszczędność przestrzeni - Małe średnice zmniejszają objętość kabli i poprawiają warunki klimatyzacji w centrach danych
  • Wydajność czasowa - konstrukcja typu "plug and play" znacznie skraca czas instalacji
Wnioski
Zaprojektowany do 100GBASE-SR10 CXP / CFP Interconnect Solution, 100GBASE-LR4 i środowisk centrów danych o wysokiej gęstości. zoptymalizowany do aplikacji centrów danych o wysokiej gęstości 10/40/100G.Ten kabel 24 Fiber harness służy do podłączenia (12) SFP + do panelu adaptera MTP i tułowia MTP.
Wszystkie złącza MTP pochodzą z firmy Senko/Nissin/Sumitomo.
  • Środowiska centrów danych o wysokiej gęstości
  • Włókna do zastosowań w budynkach
  • Wykorzystanie łączników wewnętrznych w sprzęcie włóknistym
24F MTP-LC OM4 Kabel z napędem światłowodowym o konstrukcji prostą 2,0 mm do centrów danych o wysokiej gęstości 1 24F MTP-LC OM4 Kabel z napędem światłowodowym o konstrukcji prostą 2,0 mm do centrów danych o wysokiej gęstości 2
Produkty pokrewne
Gorące kabły MTP-LC:
  • 7236037 ZCM11A12HIA: 8F MPO SM Włóknooptyczne MPO-LC 2,0 mm kabły z napędem prostym
  • 7236038 ZCM11A22HIA: 12F MPO SM Kable włókna optycznego MPO-LC 2,0 mm
  • 7236039 ZCM11A52HIA: 24F MPO SM Włóknooptyczne MPO-LC 2,0 mm kabły z napędem prostym
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Kable MPO-LC 2,0 mm z włóknem optycznym
  • 7236041 ZCM11A27HAA: 12F MPO OM3 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236046 ZCM21A12HIA: 8F MTP SM Kable światłowodowe MPO-LC 2,0 mm
  • 7236047 ZCM21A22HIA: 12F MTP SM Kable włókna optycznego MPO-LC 2,0 mm
  • 7236048 ZCM21A52HIA: 24F MTP SM Kable włókna optycznego MPO-LC 2,0 mm
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236053 ZCM21A28HMA: 12F MTP OM4 Kable włókna optycznego MPO-LC 2,0 mm
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Kable włókna optycznego MPO-LC 2,0 mm
Opakowanie i dostosowanie
Standardowe opakowania obejmują etykietowane i oznakowane kable światłowodowe w kartonach ochronnych.
Dostępne usługi OEM/ODM
  • Kolor kabla, drukowanie i dostosowanie materiału do kurtki
  • Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe i znaki wysyłki
  • Dostępne różne poziomy jakości

Etykietka:

Kabel MPO,

Włókno MPO,

kabl mtp
