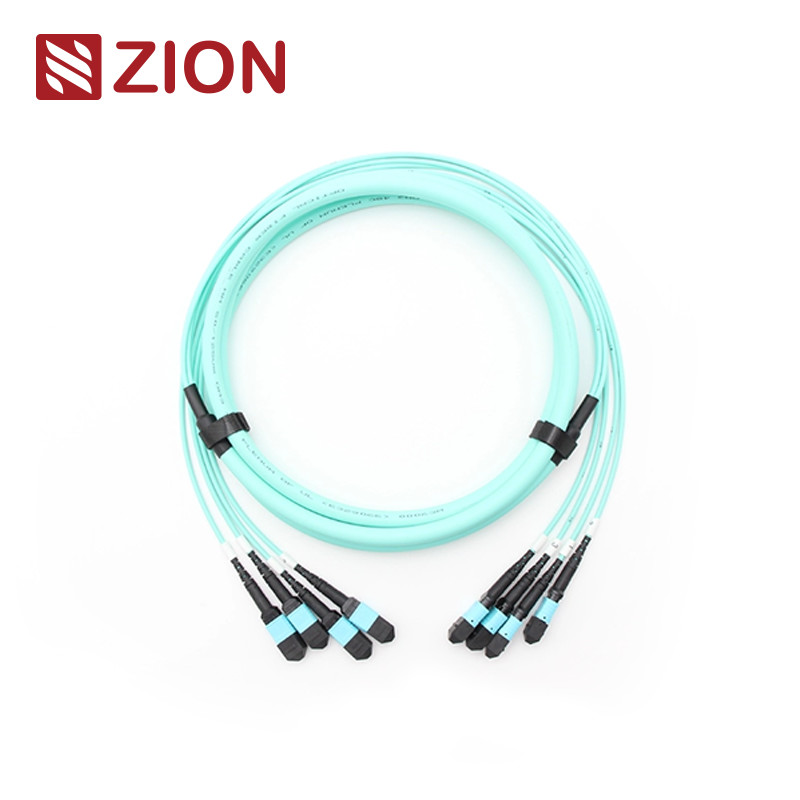

48F (4x12) MPO OM3 Światłowodowy Kabel Trunk
(4*12)48F MPO OM3 Światłowodowy Kabel Trunk
Kod i Opis Zion
Kod Zion: ZCM12C7HIAX
Opis Zion: (4*12)48F MPO OM3 Światłowodowy Kabel Trunk
Złącze MPO to typ złącza wielowłóknowego przeznaczone do środowisk o dużej gęstości. Złącza MPO (Multi-Fiber Push On) są używane głównie w centrach danych, w aplikacjach światłowód-do-budynku oraz w połączeniach wewnętrznych w urządzeniach nadawczo-odbiorczych optycznych obsługujących technologie 40G, 100G i QSFP+.
Typy złączy MPO są rozróżniane zgodnie z regulacjami IEC 61754-7 według liczby rdzeni, płci (Męski/Żeński) i polaryzacji (PC lub APC).
Kable trunk MPO/MTP 24F-144F są zakończone złączami MPO/MTP na obu końcach. Kable te łączą ze sobą moduły MPO/MTP jako połączenia stałe i są dostępne z 12, 24, 48, 60, 72, 96 i 144 włóknami, obsługując rozwiązania centrów danych o prędkości do 10/40/100 Gb/s.
Standard Przemysłowy Złączy
MPO Singlemode
Referencja: IEC 61754-7
Szczegóły Obudowy: SM APC: Zielone złącza + czarny but (MPO o standardowej stracie)
SM APC: Żółte złącza + czarny but (MPO o bardzo niskiej stracie)
MPO Multimode
Referencja: IEC 61754-7
Szczegóły Obudowy: OM1&OM2 PC: Beżowe złącza + czarny but (MPO o standardowej stracie)
OM3&OM4 PC: Akwamarynowe złącza + czarny but (MPO o standardowej i bardzo niskiej stracie)
OM3&OM4 PC: Fioletowe wrzosowe złącza + czarny but (MPO o standardowej stracie)
- Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C
- Zgodny z 10G Fiber Channel
- 40G i 100G IEEE 802.3
Specyfikacje Optyczne
| Parametr |
Specyfikacja |
| Tłumienie wtrąceniowe (MPO) Singlemode (APC polerowane 8 stopni) |
Standardowa strata: ≤0.75dB(max), ≤0.50dB(Typowe)
Bardzo niska strata: ≤0.35dB(max), ≤0.20dB(Typowe) |
| Tłumienie wtrąceniowe (MPO) Multimode (PC polerowane płasko) |
Standardowa strata: ≤0.6dB(max), ≤0.50(Typowe)
Bardzo niska strata: ≤0.35dB(max), ≤0.20dB(Typowe) |
| Tłumienie wtrąceniowe (LC/SC/FC/ST) Singlemode (APC polerowane 8 stopni) |
≤0.3dB |
| Tłumienie wtrąceniowe (LC/SC/FC/ST) Multimode (PC polerowane płasko) |
≤0.3dB |
| Tłumienie odbiciowe (MPO) Singlemode (APC polerowane 8 stopni) |
≥60dB(polerowanie 8 stopni) |
| Tłumienie odbiciowe (MPO) Multimode (PC polerowane płasko) |
≥25dB |
| Tłumienie odbiciowe (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
| Trwałość |
<0.3dB typowa zmiana (200 połączeń) |
| Wymienność |
≤0.2dB |
| Test wkładania-wyciągania |
500 razy, IL＜0.5dB |
| Wytrzymałość na rozciąganie |
>70N |
| Temperatura pracy Singlemode (APC) |
-40°C do +85°C |
Cechy
- Niska strata wtrąceniowa, wysoka strata odbiciowa
- Złącze wielowłóknowe oparte na MT, zakończenia i zestawy złączy 4,8,12 i 24 włókien
- Ekonomiczne rozwiązanie do masowego zakończenia włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stracie
- Dostępne opcje wytrzymałego kabla okrągłego, kabla owalnego i gołej wstążki
- Dostępne obudowy kodowane kolorami w celu rozróżnienia typu włókna, typu polerowania i/lub klasy złącza
- Dobra powtarzalność i wymienność
Zastosowanie
Kable proste 12F MPO-LC/SC/FC/ST przeznaczone do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o dużej gęstości. Zoptymalizowane dla zastosowań centrów danych o dużej gęstości 10/40/100G.
Wszystkie złącza MPO firmy OMC pochodzą od Senko/Nissin/Sumitomo. Kable krosowe MPO są używane w trzech głównych obszarach:
- Zastosowanie w centrum danych z środowiskiem o dużej gęstości
- Światłowód do budynku
- Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia
Wypust do pociągania dla Senko MPO
Kabel trunk MPO/MTP 24F-144F
Materiały produktów - Kabel
Złącze i Fiber Channel
Uwaga: Złącze żeńskie musi łączyć się z typem złącza męskiego.
Rysunek kabla trunk MPO-MPO 12F
| Długość całkowita (L) (m) |
Tolerancja długości (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Trzy metody połączeń pomagają zachować właściwą polaryzację MTP/MPO
Ponieważ złącze jednostkowe kabla trunk MPO/MTP 24F-144F to 12F MPO/MTP, ma ono taką samą polaryzację jak pojedynczy kabel trunk 12F MPO/MTP.
Szczegóły materiałów
Gorący kabel trunk MPO/MTP firmy Zion Communication
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Światłowodowy Kabel Trunk
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Światłowodowy Kabel Trunk
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Światłowodowy Kabel Trunk
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Światłowodowy Kabel Trunk
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Światłowodowy Kabel Trunk
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Światłowodowy Kabel Trunk
Opakowanie
Ten łatwy w obsłudze i dobrze chroniony pakiet kabla światłowodowego został domyślnie oznaczony i oznakowany przez OMC. Standardowe rozmiary kartonów: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Wybór kartonu zależy od ilości towaru. Dostępne opakowania niestandardowe.
Usługa OEM/ODM
Opcje dostosowywania obejmują:
- Kolor kabla, słowo drukowane, materiał osłony kabla, kolor złącza
- Etykieta OEM, pierścień identyfikacyjny, etykieta kabla, pudełko, znaki wysyłkowe
- Różne poziomy jakości
