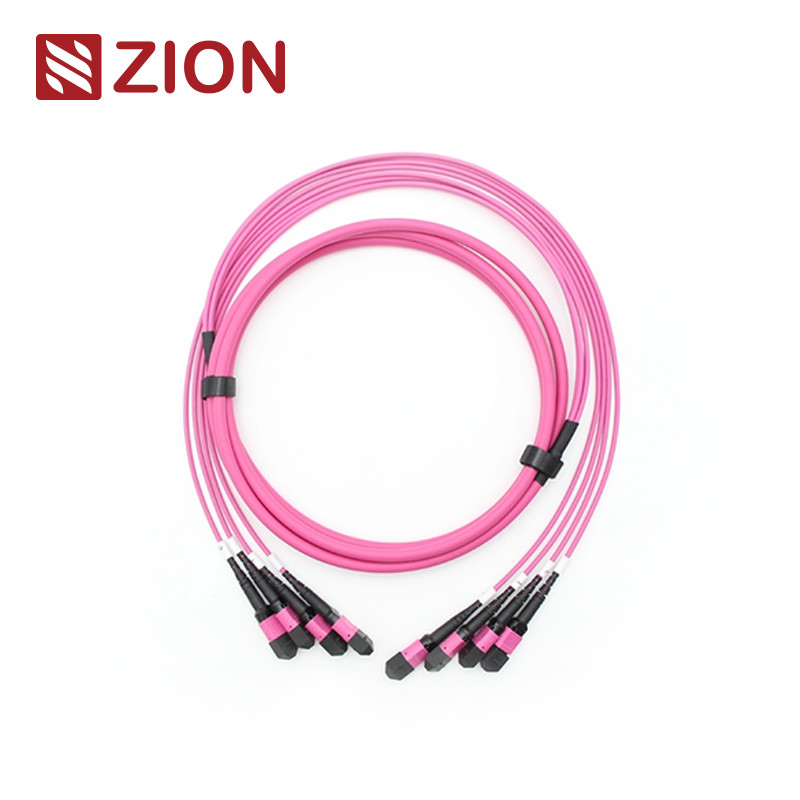

Kabel światłowodowy 48F MPO OM4
(4×12)48F MPO OM4 Światłowodowy kabel miejski
Kod Syjonu:ZCM12C8HIAX
Opis Syjonu:(4×12)48F MPO OM4 Światłowodowy kabel miejski
Złącze MPO to wielowłóknowe złącze wciskane przeznaczone do środowisk o dużej gęstości. System ten jest używany głównie w centrach danych, zastosowaniach światłowodowych w budynkach i połączeniach wewnętrznych w optycznym sprzęcie nadawczo-odbiorczym obsługującym technologie 40G, 100G i QSFP+.
Typy złączy MPO są klasyfikowane zgodnie z normami IEC 61754-7 w oparciu o liczbę rdzeni, płeć (męskie/żeńskie) i typ polski (PC lub APC).
Przegląd produktu
Kable magistrali 24F-144F MPO/MTP są zakończone złączami MPO/MTP na obu końcach, tworząc trwałe połączenia pomiędzy modułami MPO/MTP. Dostępne w konfiguracjach 12, 24, 48, 60, 72, 96 i 144 włókien, kable te obsługują prędkości do 10/40/100 Gb/s w rozwiązaniach dla centrów danych.
Standardy przemysłowe złączy
Odniesienie do trybu jednomodowego MPO:IEC 61754-7
Szczegóły obudowy jednomodowej MPO:SM APC: Zielone złącza + czarna osłona (Standard Loss MPO); Żółte złącza + czarny bagażnik (MPO o bardzo niskiej stracie)
Odniesienie wielomodowe MPO:IEC 61754-7
Szczegóły obudowy wielomodowej MPO:OM1 i OM2 PC: złącza beżowe + czarna osłona; OM3 i OM4 PC: złącza Aqua + czarna osłona; OM3 i OM4 PC: złącza Heather Violet + czarna osłona
- Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5).
- Okablowanie strukturalne zgodne z TIA-568-C
- Zgodność ze standardem Fibre Channel 10G
- Zgodny ze standardem IEEE 802.3 40G i 100G
Specyfikacje optyczne
Tłumienie wtrąceniowe (MPO) jednomodowe (APC polerowane pod kątem 8 stopni):Standardowa strata: ≤0,75dB (maks.), ≤0,50dB (typowo); Bardzo niska strata: ≤0,35dB (maks.), ≤0,20dB (typowo)
Tłumienność wtrąceniowa (MPO) wielomodowa (PC Flat Polish):Standardowa strata: ≤0,6dB (maks.), ≤0,50 (typowo); Bardzo niska strata: ≤0,35dB (maks.), ≤0,20dB (typowo)
Straty odbiciowe (MPO) jednomodowe (APC polerowane pod kątem 8 stopni):≥60dB
Strata powrotna (MPO) wielomodowa (PC Flat Polish):≥25dB
Trwałość:Typowa zmiana <0,3dB (200 kryć)
Zamienność:≤0,2dB
Test wstawiania i ciągnięcia:500 razy, IL <0,5 dB
Wytrzymałość na rozciąganie:>70N
Temperatura pracy w trybie jednomodowym (APC):-40°C do +85°C
Kluczowe funkcje
- Niska strata wtrąceniowa, wysoka strata odbiciowa
- Złącze wielowłóknowe oparte na MT z 4, 8, 12 i 24 zakończeniami włókien
- Ekonomiczne rozwiązanie do masowego zakończenia światłowodu
- Zaprojektowany do zastosowań jednomodowych i wielomodowych o niskiej i standardowej stracie
- Opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
- Obudowy oznaczone kolorami dla łatwej identyfikacji typu światłowodu
- Doskonała powtarzalność i wymienność
Aplikacje
Kable z prostą wiązką 12F MPO-LC/SC/FC/ST są przeznaczone do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o dużej gęstości. Zoptymalizowany pod kątem zastosowań w centrach danych o dużej gęstości 10/40/100G.
- Aplikacje w centrach danych w środowiskach o dużej gęstości
- Instalacje światłowodowe do budynku
- Zastosowania złączy wewnętrznych w sprzęcie światłowodowym
Zasady nazewnictwa i potwierdzenie zamówienia
Klapka Push Pull dla Senko MPO
Materiały produktu — kabel
Złącze i Fibre Channel
Notatka:Złącza żeńskie muszą łączyć się ze złączami męskimi.
Rysunek kabla miejskiego MPO-MPO 12F
Całkowita tolerancja długości:
0<L<1: +5/-0 cm
1<L<10: +10/-0 cm
10<L<40: +15/-0 cm
40<L: +0,5% x L/-0
Trzy metody połączenia dla polaryzacji MTP/MPO
Złącze modułu kabla trunkingowego 24F-144F MPO/MTP to złącze 12F MPO/MTP, zachowujące tę samą polaryzację, co pojedyncze kable trunkingowe 12F MPO/MTP.
Szczegóły materiału
Gorące kable komunikacyjne Zion MPO/MTP
- 7236055 ZCM12C2HIA: Kabel światłowodowy MPO SM (4×12)48F
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Światłowodowy kabel miejski
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Światłowodowy kabel miejski
- 7236058 ZCM22C2HIA: (4×12)48F Światłowód MTP SM
- 7236059 ZCM22C7HAA: (4×12)48F Światłowodowy kabel miejski MTP OM3
- 7236060 ZCM22C8HMA: (4×12)48F Światłowodowy kabel miejski MTP OM4
Opakowanie
Ten łatwy w obsłudze i dobrze chroniony pakiet kabli światłowodowych jest domyślnie oznakowany i oznaczony przez OMC. Standardowe wymiary kartonów: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Wybór kartonu zależy od ilości. Dostępne niestandardowe opakowanie.
Usługi OEM/ODM
- Niestandardowy kolor kabla, nadruk, materiał osłony i kolory złączy
- Etykiety OEM, pierścienie identyfikacyjne, etykiety na kable, pudełka i znaki wysyłkowe
- Dostępne różne poziomy jakości
