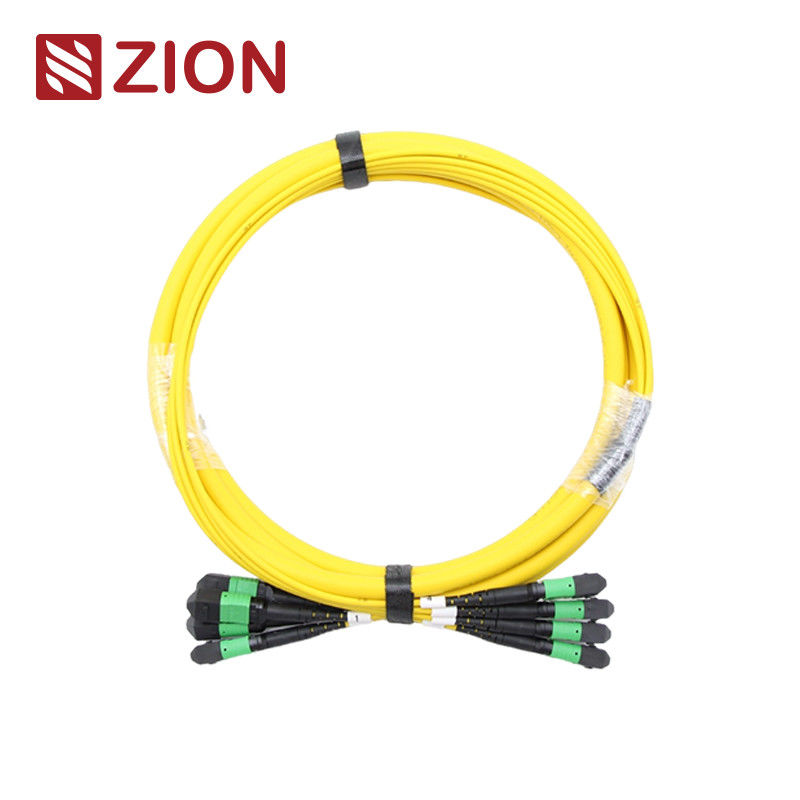

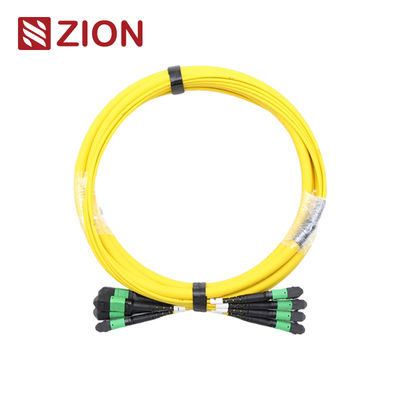

48F (4x12) MTP Światłowodowy Kabel Trunk Single-Mode
Ten światłowodowy kabel trunk MTP Single-Mode o wysokiej gęstości (4*12)48F zapewnia niezawodne połączenie dla wymagających zastosowań w centrach danych i telekomunikacji.
Identyfikacja produktu
Kod Zion: ZCM22C2HIAX
Opis Zion: (4*12)48F MTP SM Światłowodowy Kabel Trunk
Przegląd złącza MTP
Złącze MTP (Multi-Fiber Push On) to wielowłóknowe złącze o wysokiej gęstości, przeznaczone do środowisk centrów danych, zastosowań światłowód-do-budynku oraz połączeń wewnętrznych w urządzeniach nadawczo-odbiorczych optycznych obsługujących technologie 40G, 100G i QSFP+.
Złącza MTP są klasyfikowane zgodnie ze standardami EIA/TIA-604-5 na podstawie liczby włókien, płci (Męskie/Żeńskie) i typu polerowania (PC lub APC).
Specyfikacje kabla trunk
Kable trunk MPO/MTP 24F-144F są zakończone złączami MPO/MTP na obu końcach, tworząc stałe połączenia między modułami MPO/MTP. Dostępne w konfiguracjach 12, 24, 48, 60, 72, 96 i 144 włókien, kable te obsługują prędkości do 10/40/100 Gb/s w rozwiązaniach centrów danych.
Kable trunk te łączą kasety, panele lub wzmocnione rozgałęźniki MPO/MTP, umożliwiając szybkie wdrażanie okablowania szkieletowego o wysokiej gęstości w centrach danych i innych środowiskach o dużej liczbie włókien.
Zgodność ze standardami przemysłowymi
Odniesienie do trybu pojedynczego MTP: EIA/TIA-604-5
Szczegóły obudowy trybu pojedynczego MTP: SM APC: Zielone złącza + czarny but (Standardowa strata MTP); Żółte złącza + czarny but (Bardzo niska strata MTP)
Odniesienie do trybu wielomodowego MTP: EIA/TIA-604-5
Szczegóły obudowy trybu wielomodowego MTP: OM1&OM2 PC: Beżowe złącza + czarny but; OM3&OM4 PC: Niebieskie złącza + czarny but; OM3&OM4 PC: Fioletowe wrzosowe złącza + czarny but
- Spełnia normę IEC IEC-61754-7; Zgodny z IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5)
- Okablowanie strukturalne zgodnie z TIA-568-C
- Zgodny z 10G Fiber Channel
- Zgodny z 40G i 100G IEEE 802.3
Specyfikacje wydajności optycznej
Tłumienie wtrąceniowe (MTP) - Tryb pojedynczy (APC polerowany 8 stopni):
Standardowa strata: ≤0,75dB (maks.), ≤0,50dB (typowo)
Bardzo niska strata: ≤0,35dB (maks.), ≤0,20dB (typowo)
Tłumienie wtrąceniowe (MTP) - Tryb wielomodowy (polerowanie PC płaskie):
Standardowa strata: ≤0,6dB (maks.), ≤0,50 (typowo)
Bardzo niska strata: ≤0,35dB (maks.), ≤0,20dB (typowo)
Tłumienie wtrąceniowe (LC/SC/FC/ST):
Tryb pojedynczy (APC): ≤0,3dB
Tryb wielomodowy (PC): ≤0,3dB
Tłumienie odbiciowe (MTP) - Tryb pojedynczy (APC): ≥60dB
Tłumienie odbiciowe (MTP) - Tryb wielomodowy (PC): ≥25dB
Trwałość: <0,3dB typowa zmiana (200 połączeń)
Wymienność: ≤0,2dB
Test wkładania-wyciągania: 500 razy, IL <0,5dB
Wytrzymałość na rozciąganie: >70N
Temperatura pracy - Tryb pojedynczy: -40°C do +85°C
Kluczowe cechy
- Niska strata wtrąceniowa, wysoka wydajność tłumienia odbiciowego
- Złącze wielowłóknowe oparte na MT z zakończeniami 4, 8, 12 i 24 włókien
- Ekonomiczne rozwiązanie do masowego zakończenia włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stracie
- Wzmocnione kable okrągłe, kable owalne i opcje gołej wstążki
- Obudowy oznaczone kolorami ułatwiające identyfikację typu włókna i typu polerowania
- Doskonała powtarzalność i wymienność
Zastosowania
Złącza MTP firmy OMC od Senko/Nissin/Sumitomo są idealne do:
- Środowisk centrów danych o dużej gęstości
- Instalacji światłowód-do-budynku
- Połączeń wewnętrznych w urządzeniach światłowodowych
Dokumentacja produktu
Zaczep Push Pull dla Senko MTP
Materiały konstrukcyjne kabla
Konfiguracja złącza i kanału światłowodowego
Uwaga: Złącza żeńskie muszą łączyć się ze złączami męskimi, aby zapewnić prawidłowe działanie.
Rysunek techniczny kabla trunk MTP-MTP 12F
Specyfikacje tolerancji długości
| Długość całkowita (L) (m) |
Tolerancja długości (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Metody połączeń polaryzacji MTP/MPO
Ponieważ złącze jednostkowe kabla trunk MPO/MTP 24F-144F to 12F MPO/MTP, zachowuje ono tę samą polaryzację co pojedyncze kable trunk 12F MPO/MTP.
Specyfikacje materiałowe
Popularne modele kabli trunk MPO/MTP
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Światłowodowy Kabel Trunk
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Światłowodowy Kabel Trunk
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Światłowodowy Kabel Trunk
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Światłowodowy Kabel Trunk
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Światłowodowy Kabel Trunk
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Światłowodowy Kabel Trunk
Informacje o pakowaniu
Wszystkie kable światłowodowe są standardowo etykietowane i znakowane przez OMC. Dostępne rozmiary kartonów to 34*22*15 cm, 44*34*24 cm i 54*39*34 cm, wybierane w zależności od ilości zamówienia. Dostępne są niestandardowe opcje pakowania.
Usługi OEM/ODM
Opcje dostosowywania obejmują:
- Kolor kabla, nadruk i materiał osłony
- Etykiety OEM, pierścienie identyfikacyjne, etykiety kabli, pudełka i znaki wysyłkowe
- Różne poziomy jakości, aby spełnić określone wymagania
