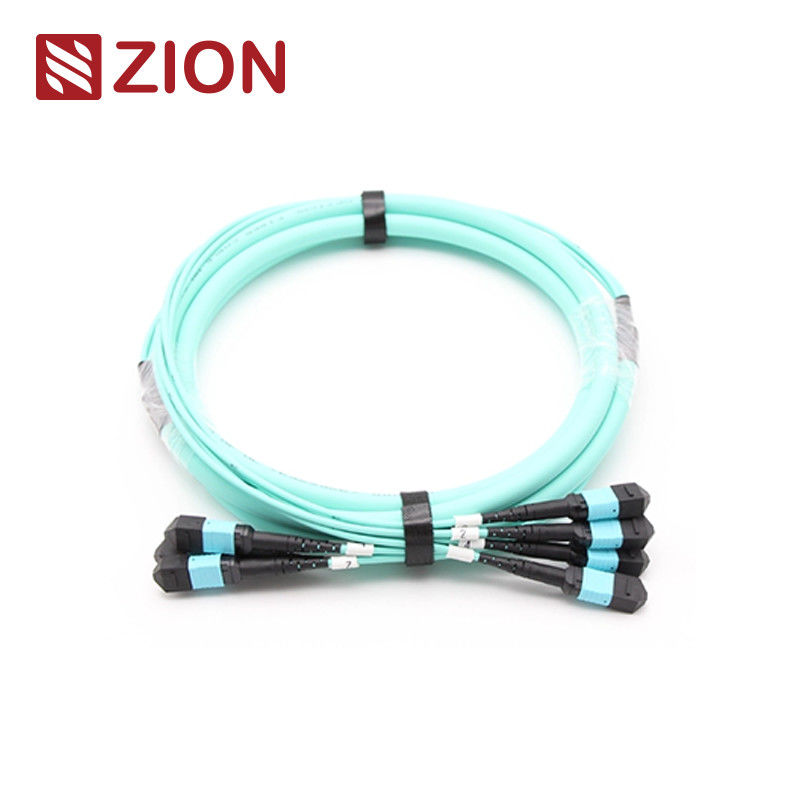

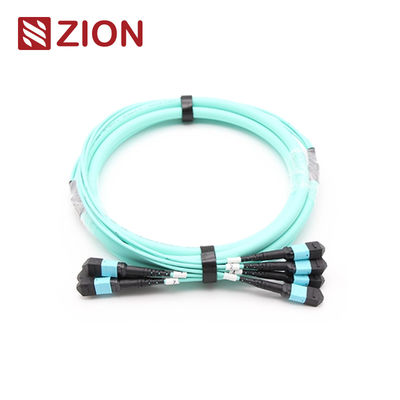

48F(4x12) MTP OM3 Kabel optyczny
Kabel główny MTP OM3 o wysokiej gęstości 48 włókien przeznaczony do zastosowań w centrach danych, obsługujący transmisję danych 10G/40G/100G.
Kod Ziona:ZCM22C7HIAX
Opis:(4*12) 48F MTP OM3 Włókno optyczne
Konektor MTP to wielowłonkowy typ konektora przenoszonego zaprojektowany do środowisk o wysokiej gęstości.i połączeń wewnętrznych w wyposażeniu nadajnika optycznego obsługującym 40G, 100G i technologii QSFP+.
Typy złączy MTP są klasyfikowane zgodnie z przepisami EIA/TIA-604-5 w oparciu o liczbę rdzeni, płeć (mężczyzna/kobieta) i biegunowość (PC lub APC).
Przegląd produktu
24F-144F MPO/MTP przewody główne są zakończone z łącznikami MPO/MTP na obu końcach, łącząc moduły MPO/MTP jako stałe łącza.te kable obsługują prędkości do 10G/40G/100Gbps rozwiązań centrów danych.
Standardy przemysłowe łączników
MTP w trybie pojedynczym
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu:
SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
SM APC: Żółte złącza + czarny but (MTP z bardzo niską stratą)
MTP Multimode
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu:
OM1 i OM2 PC: łączniki beżowe + czarny but (MTP ze standardową stratą)
OM3 i OM4 PC: złącza Aqua + czarny but (standard & Super MTP niskiej straty)
OM3 i OM4 PC: Heather Violet konektory + czarny but (Standardowa utrata MTP)
- spełnia wymagania normy IEC IEC-61754-7; spełnia wymagania IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5));
- Przewody strukturalne według TIA-568-C
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G zgodne z IEEE 802.3
Specyfikacje optyczne
Strata wstawiania (MTP) w trybie pojedynczym (polerowany w 8-stopniowej temperaturze APC):
Standardowa strata: ≤ 0,75 dB (max), ≤ 0,50 dB (typowa)
Super Niska strata: ≤ 0,35 dB (max), ≤ 0,20 dB (typowa)
Multimodowa utrata wstawienia (MTP) (PC Flat Polish):
Standardowa strata: ≤ 0,6 dB (max), ≤ 0,50 dB (typowa)
Super Niska strata: ≤ 0,35 dB (max), ≤ 0,20 dB (typowa)
Strata wstawienia (LC/SC/FC/ST) Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC):≤ 0,3 dB
Utrata wstawienia (LC/SC/FC/ST) Multimod (PC Flat Polish):≤ 0,3 dB
Strata zwrotu (MTP) w trybie pojedynczym (polerowany o 8 stopni APC):≥ 60 dB
Wielozadaniowe (PC Flat Polish) straty zwrotu:≥ 25 dB
Strata zwrotu (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Trwałość:<0,3 dB typowa zmiana (200 parzeń)
Wymienność:≤ 0,2 dB
Badanie wprowadzenia i wyciągania:500 razy, IL<0,5 dB
Wytrzymałość na rozciąganie:> 70N
Czasy podłączenia:> 600
Pozycja włączenia:-40°C do +85°C
Kluczowe cechy
- Niska strata wstawienia, wysoka strata zwrotu
- Konektor wielowłonkowy oparty na MT z końcami 4, 8, 12 i 24
- Ekonomiczne rozwiązanie dla masowego likwidacji włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
- Kable okrągłe o podłożach szorstkich, owalne i opcjonalne kable z gołą wstążką
- Obudowy z kodem kolorowym umożliwiające łatwą identyfikację typu włókna
- Doskonała powtarzalność i wymiana
Wnioski
Wszystkie złącza OMC MTP pochodzą z firmy Senko/Nissin/Sumitomo.
- Środowiska centrów danych o wysokiej gęstości
- Instalacje światłowodowe do budynków
- Połączenia wewnętrzne w urządzeniach światłowodowych
Dokumentacja produktu
Wciśnij wyciąg tab dla Senko MTP
Materiały kablowe i budowa
Złącze i kanał światłowodowy
Uwaga: Kobietowe złącza muszą być podłączone do męskich typów złączy.
Rysunek kablu MTP-MTP 12F
Specyfikacje tolerancji długości
| Całkowita długość (L) (m) |
Tolerancja długości (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
Metody połączeń polarnych MTP/MPO
Trzy metody łączenia zapewniają odpowiednią biegunowość MTP/MPO. Ponieważ łącznik jednostkowy 24F-144F MPO/MTP jest 12F MPO/MTP, utrzymuje on tę samą biegunowość co pojedyncze 12F MPO/MTP.
Szczegóły dotyczące materiału
Produkty pokrewne
Popularne kabły MPO/MTP:
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Włókno optyczne
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Kabel optyczny
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Kabel optyczny
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Włókno optyczne
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Kabel optyczny
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Kabel optyczny
Opakowanie
Kable światłowodowe są pakowane w kartony ochronne z etykietą OMC. Standardowe rozmiary kartonów obejmują 34 × 22 × 15 cm, 44 × 34 × 24 cm i 54 × 39 × 34 cm. Wybór kartonu zależy od ilości.Dostępne opakowania na zamówienie.
Usługi OEM/ODM
Opcje dostosowania obejmują:
- Kolor kable, drukowanie i materiał do kurtki
- Dostosowanie koloru złącza
- Etykiety OEM, pierścienie identyfikacyjne i etykiety kablowe
- Skrzynki na zamówienie i znaki wysyłki
- Dostępne różne poziomy jakości
