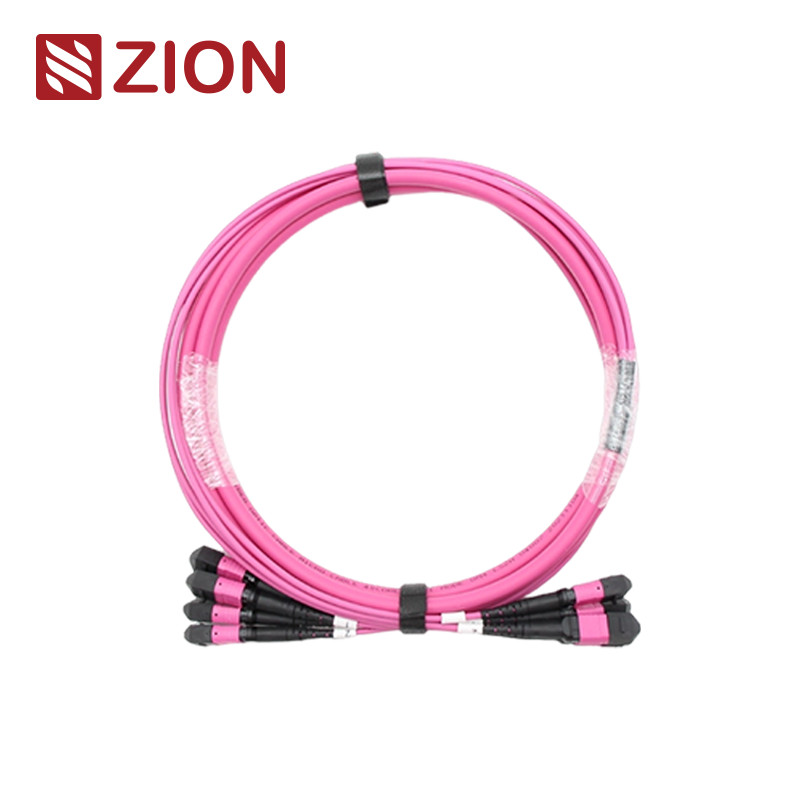

(4×12) 48F MTP OM4 Kabel optyczny
Wysokiej gęstości MTP OM4 kabel optyczny optyczny przeznaczony do zastosowań w centrach danych, wdrażania światła do budynku i połączeń wewnętrznych w sprzęcie nadajnika optycznego.
Identyfikacja produktu
Kod Ziona:ZCM22C8HIAX
Opis:(4×12) 48F MTP OM4 Kabel optyczny
Konektor MTP to wielowłonkowy typ konektora przenoszonego zaprojektowany do środowisk o wysokiej gęstości.i połączeń wewnętrznych w wyposażeniu nadajnika optycznego obsługującym 40G, 100G i aplikacje QSFP+.
Specyfikacje złącza MTP
Typy złączy MTP są klasyfikowane zgodnie z przepisami EIA/TIA-604-5 w oparciu o liczbę rdzeni, płeć (męski/męski) i biegunowość (PC lub APC).
24F-144F MPO/MTP przewody główne są zakończone z łącznikami MPO/MTP na obu końcach, łącząc moduły MPO/MTP jako stałe łącza. Dostępne z 12, 24, 48, 60, 72, 96 lub 144 włókien,te kable obsługują prędkości do 10/40/100Gbps rozwiązań centrum danych.
Standardy przemysłowe
MTP w trybie pojedynczym
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu:
SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
SM APC: żółte złącza + czarny but (MTP z bardzo niską stratą)
MTP Multimode
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu:
OM1&OM2 PC: Beżowe złącza + czarny but (MTP Standard Loss)
OM3&OM4 PC: łączniki Aqua + czarny but (standard & Super Low Loss MTP)
OM3&OM4 PC: Heather Violet konektory + czarny but (Standard Loss MTP)
- spełnia wymagania normy IEC IEC-61754-7; spełnia wymagania IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5));
- Przewody strukturalne według TIA-568-C
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G zgodne z IEEE 802.3
Specyfikacje optyczne
Utrata wstawienia (MTP) - IEC 61300-3-34
Pozycja pojedyncza (polerowana w temperaturze 8 stopni APC):
Standardowa strata: ≤ 0,75 dB (maksymalnie), ≤ 0,50 dB (typowa)
Super Niska strata: ≤0,35 dB (maksymalnie), ≤0,20 dB (typowa)
Multimodowy (PC Flat Polish):
Strata standardowa: ≤ 0,6 dB (maksymalnie), ≤ 0,50 dB (typowa)
Super Niska strata: ≤0,35 dB (maksymalnie), ≤0,20 dB (typowa)
Strata wstawienia (LC/SC/FC/ST) - IEC 61300-3-6
Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC):≤ 0,3 dB
Multimodowy (PC Flat Polish):≤ 0,3 dB
Strata zwrotu (MTP)
Pozycja pojedyncza (polerowana w temperaturze 8 stopni APC):≥ 60 dB
Multimodowy (PC Flat Polish):≥ 25 dB
Dodatkowe specyfikacje
- Strata zwrotu (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
- Trwałość:<0,3 dB typowa zmiana (200 parzeń)
- Wymienność:≤ 0,2 dB
- Badanie wprowadzenia i wyciągania:500 razy, IL<0,5 dB
- Wytrzymałość na rozciąganie:> 70N
- Czasy podłączenia:> 600
- Temperatura pracy (singlemode APC):-40°C do +85°C
Kluczowe cechy
- Niska strata wstawienia, wysoka strata zwrotu
- Konektor wielowłonkowy oparty na MT z końcami 4, 8, 12 i 24
- Ekonomiczne rozwiązanie dla masowego likwidacji włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
- Kable okrągłe o podłożach szorstkich, owalne i opcjonalne kable z gołą wstążką
- Obudowy z kodem kolorowym w celu łatwej identyfikacji
- Doskonała powtarzalność i wymiana
Wnioski
Wszystkie złącza OMC MTP pochodzą z firmy Senko/Nissin/Sumitomo.
- Środowiska centrów danych o wysokiej gęstości
- Wdrożenie światła włókienniczego do budynków
- Połączenia wewnętrzne w urządzeniach światłowodowych
Reguły nawigacji i potwierdzenie kolejności
Wciśnij wyciąg tab dla Senko MTP
Materiały produktu
Budowa kabli
Złącze i kanał włóknisty
Uwaga:Kobietowe złącza muszą być podłączone do męskich typów złączy.
Rysunek kablu MTP-MTP 12F
Specyfikacje tolerancji długości
| Całkowita długość (L) (m) |
Długość tolerancji (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% × L/-0 |
Metody połączeń polarnych MTP/MPO
Trzy metody podłączenia pomagają utrzymać właściwą biegunowość MTP/MPO. Ponieważ łącznik jednostkowy 24F-144F MPO/MTP jest 12F MPO/MTP, ma on tę samą biegunowość co pojedyncze kable 12F MPO/MTP.
Szczegóły dotyczące materiału
Popularne modele MPO/MTP
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Kabel optyczny
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Kabel optyczny
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Kabel optyczny
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Kabel optyczny
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Kabel optyczny
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Kabel optyczny
Opakowanie
Kable światłowodowe są pakowane w kartony ochronne z etykietą OMC jako standard. Dostępne rozmiary kartonów obejmują 34 × 22 × 15 cm, 44 × 34 × 24 cm i 54 × 39 × 34 cm, wybrane w oparciu o wymagania ilościowe.Dostępne opcje opakowania na zamówienie.
Usługi OEM/ODM
- Niestandardowe kolory kabli, drukowanie i materiały do kurtki
- Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe i znaki wysyłki
- Dostępne wiele poziomów jakości
Portfel produktów

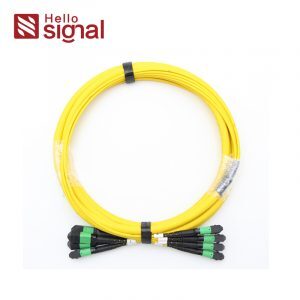

(4×12) 48F MPO SM Kabel drutowy z włókna optycznego
Sieci optyczne, MPO-MTP TRUNK CABLE, MTP/MPO, Komponenty optyczne

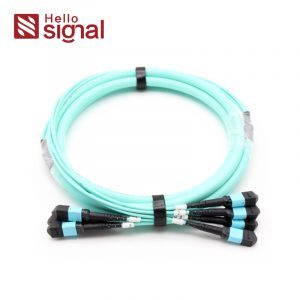

(4×12) 48F MPO OM3 Kabel optyczny
Sieci optyczne, MPO-MTP TRUNK CABLE, MTP/MPO, Komponenty optyczne

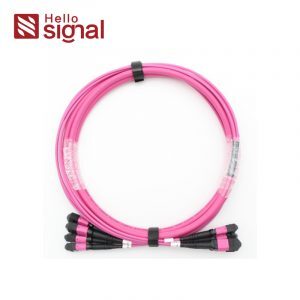

(4×12) 48F MPO OM4 Kabel optyczny
Sieci optyczne, MPO-MTP TRUNK CABLE, MTP/MPO, Komponenty optyczne
(4×12) 48F MTP SM Włókno optyczne
Sieci optyczne, MPO-MTP TRUNK CABLE, MTP/MPO, Komponenty optyczne
(4×12) 48F MTP OM3 Kabel optyczny(4×12) 48F MTP OM3 Kabel optyczny
Sieci optyczne, MPO-MTP TRUNK CABLE, MTP/MPO, Komponenty optyczne

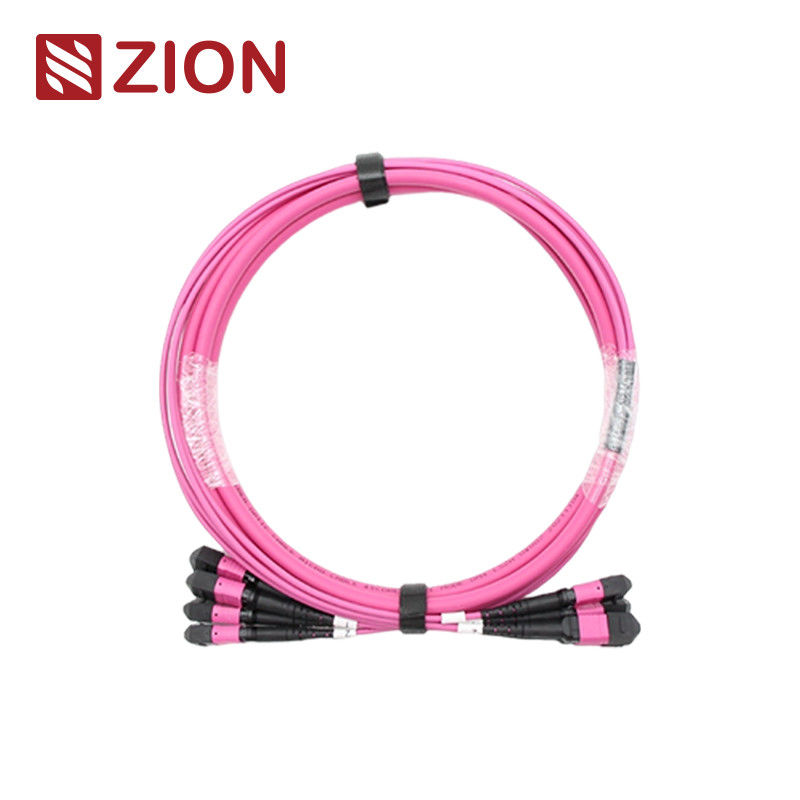

(4×12) 48F MTP OM4 Kabel optyczny
