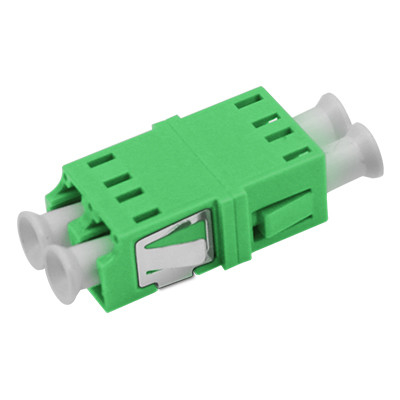

Asymetryczny adapter spawalniczy LC APC DX bez kołnierza

Precyzyjny adapter światłowodowy zaprojektowany z myślą o optymalnej transmisji światła przy minimalnych stratach pomiędzy złączami LC APC.

Identyfikacja produktu

Kodeks Syjonu	Opis Syjonu
7235002	Asymetryczny adapter spawalniczy LC APC DX bez kołnierza

Aplikacje

Adaptery światłowodowe precyzyjnie łączą dwa złącza, aby zmaksymalizować transmisję światła i zminimalizować utratę sygnału. Komponenty te charakteryzują się niską tłumiennością wtrąceniową, doskonałą wymiennością i niezawodną powtarzalnością. Każdy adapter przed wysyłką przechodzi testy funkcjonalne.

Opis produktu

Adaptery światłowodowe umożliwiają połączenie tych samych lub różnych aktywnych złączy światłowodowych w ramach linii światłowodowych, zapewniając nieprzerwane ścieżki optyczne przy minimalnych stratach. Precyzyjnie wyrównują powierzchnie końcowe włókien, aby zmaksymalizować transmisję energii świetlnej z włókien wyjściowych do włókien odbiorczych, minimalizując wpływ na system interwencji łącza optycznego.

Jako pasywne elementy optyczne znajdują szerokie zastosowanie w sieciach telekomunikacyjnych, sieciach telewizji kablowej, systemach pętli abonenckich i sieciach lokalnych. Adaptery komunikacyjne Hangzhou Zion oferują wysoką ognioodporność, niskie tłumienie wtrąceniowe, wyjątkową trwałość i szeroki zakres temperatur pracy.

Te kompaktowe urządzenia, zwane również łącznikami światłowodowymi, kończą lub łączą kable i złącza światłowodowe pomiędzy dwiema liniami światłowodowymi.

Specyfikacje techniczne

Parametr	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Robocza długość fali (nm)		1310-1550	850-1300
Tłumienność wtrąceniowa (dB)	≤ 0,2
Strata zwrotna (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Powtarzalność (dB)	≤ 0,2
Strata przemienna (dB)	≤ 0,2
Trwałość	Zmiana czasów interpolacji 500 jest mniejsza niż 0,20dB
Liczba kanałów	Pojedynczy rdzeń, podwójny rdzeń, 4 rdzenie
Materiał ramy	Metal lub plastik
Materiał rękawa	Ceramiczne lub metalowe
Temperatura robocza (°C)	-40 ~ +85
Temperatura przechowywania (°C)	-40 ~ +85

Powiązane adaptery światłowodowe LC-LC

Kodeks Syjonu	Opis Syjonu
7235001	Plastikowy adapter/łącznik światłowodowy LC SX z kołnierzem
7235002	Plastikowy adapter/łącznik światłowodowy LC Dx Welding Symmetry z kołnierzem
7235003	LC QUAD Jednoczęściowy adapter/łącznik światłowodowy z tworzywa sztucznego z kołnierzem
7235004	SC Adapter/łącznik światłowodowy z tworzywa sztucznego z nogami
7235005	Osłona SC Unikaj laserowego plastikowego adaptera/łącznika światłowodowego bez kołnierza
7235006	SC SX Metal Unikaj laserowego adaptera/łącznika światłowodowego z kołnierzem
7235007	SC DX Metal Należy unikać adapterów/łączników światłowodowych z kołnierzem
7235008	Hybrydowy adapter/łącznik światłowodowy SC-FC SX
7235009	Hybrydowy adapter/łącznik światłowodowy SC-FC DX
7235010	Hybrydowy adapter/łącznik światłowodowy FC-ST SX
7235011	Hybrydowy adapter/łącznik światłowodowy FC-ST DX
7235012	Hybrydowy adapter/łącznik światłowodowy SC-LC SX
7235013	Hybrydowy adapter/łącznik światłowodowy SC-LC DX
7235014	Hybrydowy adapter/łącznik światłowodowy SC-ST SX
7235015	Hybrydowy adapter/łącznik światłowodowy SC-ST DX
7235016	Adapter/łącznik światłowodowy FC SX Big typu D
7235017	FC SX z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym
7235018	FC z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym

Typy złączy światłowodowych

Złącze LC

Stosowany w interfejsach światłowodowych LC do łączenia złączy modułów SFP. Posiada łatwy w obsłudze mechanizm zatrzaskowy typu jack modułowy (RJ). Powszechnie stosowane w routerach.

Złącze SC

Stosowany w interfejsach światłowodowych SC. Przypomina interfejs RJ-45, ale jest bardziej płaski i ma miedziane styki zamiast cienkich miedzianych styków.

Złącze FC

Stosowany w interfejsach światłowodowych FC. Posiada zewnętrzne wzmocnienie z metalową tulejką i zapięciem na śrubę rzymską. Zwykle stosowane po stronie ODF (ramki rozdzielcze).

Złącze ST

Stosowany w interfejsach światłowodowych ST. Posiada okrągłą skorupę z zapięciem na ściągacz. Powszechnie stosowany w rozdzielnicach światłowodowych dla połączeń 10Base-F.

Usługi OEM/ODM

ZION Communication oferuje kompleksowe usługi OEM/ODM dzięki naszemu profesjonalnemu zespołowi badawczo-rozwojowemu. Opcje dostosowywania obejmują:

Dostosowane logo
Projekt etykiety/torby PE/kartonu

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 SZT
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	bez limitu

Tłumienie przemienne (dB):	≤ 0,2	Trwałość:	Zmiana o 500 czasów interpolacji jest mniejsza niż 0,20 dB
Liczba kanałów:	Jednordzeniowy, dwurdzeniowy, 4-rdzeniowy	Materiał ramy:	Metal lub plastik
Materiał rękawa:	Ceramiczne lub metalowe	Temperatura pracy (℃）:	-40 ~ +85
Temperatura przechowywania (℃）:	-40 ~ +85
Podkreślić:	Adapter światłowodowy o tłumieniu zmiennym ≤ 0 , 2 dB , Ceramiczny lub metalowy łącznik optyczny

Adapter światłowodowy LC APC DX Asymmetric do spawania, z tłumieniem zmiennym ≤ 0,2dB i tuleją ceramiczną lub metalową, do szerokiego zakresu temperatur

Adapter światłowodowy o tłumieniu zmiennym ≤ 0

2 dB

Ceramiczny lub metalowy łącznik optyczny
