Przegląd produktu

Kod Zion	Opis Zion

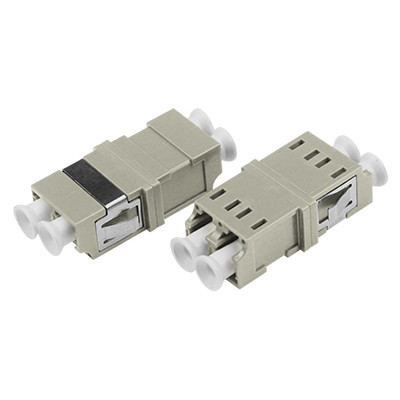

7235021	LC MM DX Adapter spawany typu Symmetry bez kołnierza

Zastosowania

Łącząc precyzyjnie dwa złącza, adaptery światłowodowe umożliwiają przesyłanie źródeł światła z maksymalną wydajnością, minimalizując jednocześnie straty sygnału. Adaptery te charakteryzują się niską stratą wtrąceniową, doskonałą wymiennością i niezawodną powtarzalnością. Każdy adapter światłowodowy przechodzi testy funkcjonalne przed wysyłką.

Opis produktu

Adaptery światłowodowe umożliwiają połączenie między tymi samymi lub różnymi aktywnymi złączami światłowodowymi w liniach światłowodowych, zapewniając nieprzerwane ścieżki optyczne przy minimalnych stratach. Precyzyjnie wyrównują czoła końcowe włókien, aby zmaksymalizować transmisję energii świetlnej z włókien wyjściowych do włókien odbierających, minimalizując wpływ systemu z interwencji łącza optycznego.

Jako pasywne komponenty optyczne, adaptery te nadają się do sieci telekomunikacyjnych, sieci telewizji kablowej, systemów pętli użytkownika i sieci lokalnych. Adaptery Hangzhou Zion Communication oferują wysoką ognioodporność, niską stratę wtrąceniową, wyjątkową trwałość i szeroki zakres temperatur pracy.

Znane również jako sprzęgła, adaptery światłowodowe to kompaktowe urządzenia przeznaczone do zakończenia lub połączenia kabli i złączy światłowodowych między dwiema liniami światłowodowymi.

Specyfikacje techniczne

Parametr	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Długość fali roboczej (nm)		1310-1550	850-1300
Strata wtrąceniowa (dB)	≤ 0.2
Strata odbiciowa (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Powtarzalność (dB)	≤ 0.2
Strata zmienna (dB)	≤ 0.2
Trwałość	Zmiana 500 czasów interpolacji jest mniejsza niż 0,20dB
Liczba kanałów	Pojedynczy rdzeń, Podwójny rdzeń, 4 rdzenie
Materiał ramy	Metal lub Plastik
Materiał tulei	Ceramika lub Metal
Temperatura pracy (°C)	-40 do +85
Temperatura przechowywania (°C)	-40 do +85

Powiązane adaptery światłowodowe LC-LC

Kod Zion	Opis Zion
7235001	LC SX Plastikowy Adapter/Sprzęgło światłowodowe z kołnierzem
7235002	LC Dx Spawany Symmetry Plastikowy Adapter/Sprzęgło światłowodowe z kołnierzem
7235003	LC QUAD Jednoczęściowy Plastikowy Adapter/Sprzęgło światłowodowe z kołnierzem
7235004	SC Plastikowy Adapter/Sprzęgło światłowodowe z nóżkami
7235005	SC Osłona Unikaj Lasera Plastikowy Adapter/Sprzęgło światłowodowe bez kołnierza
7235006	SC SX Metalowy Unikaj Lasera Adapter/Sprzęgło światłowodowe z kołnierzem
7235007	SC DX Metalowy Unikaj Lasera Adapter/Sprzęgło światłowodowe z kołnierzem
7235008	SC-FC SX Hybrydowy Adapter/Sprzęgło światłowodowe
7235009	SC-FC DX Hybrydowy Adapter/Sprzęgło światłowodowe
7235010	FC-ST SX Hybrydowy Adapter/Sprzęgło światłowodowe
7235011	FC-ST DX Hybrydowy Adapter/Sprzęgło światłowodowe
7235012	SC-LC SX Hybrydowy Adapter/Sprzęgło światłowodowe
7235013	SC-LC DX Hybrydowy Adapter/Sprzęgło światłowodowe
7235014	SC-ST SX Hybrydowy Adapter/Sprzęgło światłowodowe
7235015	SC-ST DX Hybrydowy Adapter/Sprzęgło światłowodowe
7235016	FC SX Duży D-Type Adapter/Sprzęgło światłowodowe
7235017	FC SX Z Prostokątnym Kołnierzem Adapter/Sprzęgło światłowodowe
7235018	FC Z Prostokątnym Kołnierzem Adapter/Sprzęgło światłowodowe

Typy złączy

Złącze LC: Używane w interfejsie światłowodowym LC do łączenia złączy modułu SFP. Posiada łatwy w obsłudze mechanizm zatrzaskowy modular jack (RJ). Powszechnie stosowane w routerach.

Złącze SC: Używane w interfejsie światłowodowym SC, przypominające interfejs RJ-45, ale bardziej płaskie z kontaktami w postaci miedzianych kolumn zamiast cienkich miedzianych pinów.

Złącze FC: Używane w interfejsie światłowodowym FC z zewnętrznym wzmocnieniem metalowej tulei i metodą mocowania za pomocą śruby rzymskiej. Zazwyczaj używane po stronie ODF (ramy dystrybucyjne).

Złącze ST: Używane w interfejsie światłowodowym ST z okrągłą obudową i mocowaniem na śrubę rzymską. Powszechnie stosowane w ramkach dystrybucji światłowodów dla połączeń 10Base-F.

Usługi OEM/ODM

ZION Communication oferuje kompleksowe usługi OEM/ODM z profesjonalnym wsparciem zespołu badawczo-rozwojowego. Usługi obejmują dostosowane logo i projekt etykiety/torby PE/kartonu.

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 SZT
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	bez limitu

Tłumienie przemienne (dB):	≤ 0,2	Trwałość:	Zmiana o 500 czasów interpolacji jest mniejsza niż 0,20 dB
Liczba kanałów:	Jednordzeniowy, dwurdzeniowy, 4-rdzeniowy	Materiał ramy:	Metal lub plastik
Materiał rękawa:	Ceramiczne lub metalowe	Temperatura pracy (℃）:	-40 ~ +85
Temperatura przechowywania (℃）:	-40 ~ +85
Podkreślić:	Adapter światłowodowy typu symetria spawalnicza , Bez kołnierzowego łącznika optycznego , Adapter LC ze stratą przemienną ≤ 0

LC MM DX Adapter światłowodowy typu symetrycznego do spawania bez flans i straty przemiennej ≤ 0,2 dB

Adapter światłowodowy typu symetria spawalnicza

Bez kołnierzowego łącznika optycznego

Adapter LC ze stratą przemienną ≤ 0
