Przegląd produktu

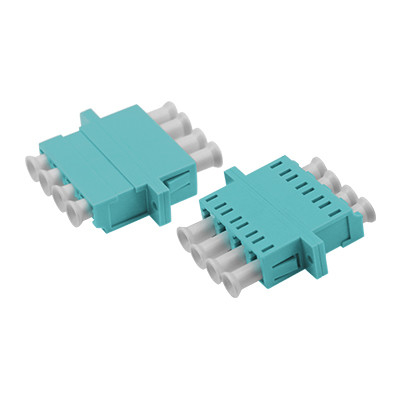

Precyzyjny adapter światłowodowy przeznaczony do łączenia złączy LC OM3 QUAD z asymetrycznym spawaniem i montażem kołnierzowym.

Identyfikacja produktu

Kodeks Syjonu	Opis Syjonu
7235036	Asymetryczny adapter spawalniczy LC OM3 QUAD z kołnierzem

Aplikacje

Adaptery światłowodowe precyzyjnie łączą dwa złącza, aby zmaksymalizować transmisję światła, minimalizując jednocześnie utratę sygnału. Komponenty te charakteryzują się niską tłumiennością wtrąceniową, doskonałą wymiennością i niezawodną powtarzalnością. Każdy adapter przed wysyłką przechodzi testy funkcjonalne.

Opis produktu

Ten adapter światłowodowy umożliwia połączenie między tymi samymi lub różnymi aktywnymi złączami światłowodowymi w obrębie linii światłowodowych, zapewniając nieprzerwane ścieżki optyczne przy minimalnej degradacji sygnału. Precyzyjnie wyrównując powierzchnie końcowe włókien, maksymalizuje transmisję energii świetlnej z włókien wyjściowych do włókien odbiorczych, minimalizując jednocześnie wpływ na system.

Kluczowe funkcje obejmują:

Wysoka ognioodporność dla większego bezpieczeństwa
Niska strata wtrąceniowa dla optymalnej wydajności
Wysoka trwałość zapewniająca długoterminową niezawodność
Szeroki zakres temperatur pracy dla wszechstronnych zastosowań

Adaptery światłowodowe (zwane także łącznikami) to kompaktowe urządzenia przeznaczone do kończenia lub łączenia kabli i złączy światłowodowych pomiędzy dwiema liniami światłowodowymi.

Dane techniczne

Parametr	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Robocza długość fali (nm)		1310-1550	850-1300
Tłumienność wtrąceniowa (dB)	≤ 0,2
Strata zwrotna (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Powtarzalność (dB)	≤ 0,2
Strata przemienna (dB)	≤ 0,2
Trwałość	Zmiana czasów interpolacji 500 jest mniejsza niż 0,20dB
Liczba kanałów	Pojedynczy rdzeń, podwójny rdzeń, 4 rdzenie
Materiał ramy	Metal lub plastik
Materiał rękawa	Ceramiczne lub metalowe
Temperatura robocza (°C)	-40 ~ +85
Temperatura przechowywania (°C)	-40 ~ +85

Powiązane adaptery światłowodowe LC-LC

Kodeks Syjonu	Opis Syjonu
7235001	Plastikowy adapter/łącznik światłowodowy LC SX z kołnierzem
7235002	Plastikowy adapter/łącznik światłowodowy LC Dx Welding Symmetry z kołnierzem
7235003	LC QUAD Jednoczęściowy adapter/łącznik światłowodowy z tworzywa sztucznego z kołnierzem
7235004	SC Adapter/łącznik światłowodowy z tworzywa sztucznego z nogami
7235005	Osłona SC Unikaj laserowego plastikowego adaptera/łącznika światłowodowego bez kołnierza
7235006	SC SX Metal Unikaj laserowego adaptera/łącznika światłowodowego z kołnierzem
7235007	SC DX Metal Należy unikać adapterów/łączników światłowodowych z kołnierzem
7235008	Hybrydowy adapter/łącznik światłowodowy SC-FC SX
7235009	Hybrydowy adapter/łącznik światłowodowy SC-FC DX
7235010	Hybrydowy adapter/łącznik światłowodowy FC-ST SX
7235011	Hybrydowy adapter/łącznik światłowodowy FC-ST DX
7235012	Hybrydowy adapter/łącznik światłowodowy SC-LC SX
7235013	Hybrydowy adapter/łącznik światłowodowy SC-LC DX
7235014	Hybrydowy adapter/łącznik światłowodowy SC-ST SX
7235015	Hybrydowy adapter/łącznik światłowodowy SC-ST DX
7235016	Adapter/łącznik światłowodowy FC SX Big typu D
7235017	FC SX z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym
7235018	FC z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym

Typy złączy

Złącze LC

Używany w interfejsie światłowodowym LC do łączenia złączy modułów SFP. Posiada łatwy w obsłudze mechanizm zatrzaskowy typu jack modułowy (RJ). Powszechnie stosowane w routerach.

Złącze SC

Używany w interfejsie światłowodowym SC, podobny do RJ-45, ale bardziej płaski. Identyfikowane przez miedziane styki kolumnowe, a nie cienkie miedziane piny.

Złącze FC

Stosowany w interfejsie światłowodowym FC z metalowym wzmocnieniem tulei i mocowaniem na śrubę rzymską. Zwykle używany w ramkach dystrybucyjnych ODF.

Złącze ST

Stosowany w interfejsie światłowodowym ST z okrągłą osłoną i mocowaniem na śrubę rzymską. Powszechnie stosowany w rozdzielnicach światłowodowych dla połączeń 10Base-F.

Usługi OEM/ODM

ZION Communication oferuje kompleksowe usługi OEM/ODM z profesjonalnym wsparciem zespołu badawczo-rozwojowego:

Dostosowane logo
Projekt etykiety/torby PE/kartonu

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 SZT
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	bez limitu

Tłumienie przemienne (dB):	≤ 0,2	Trwałość:	Zmiana o 500 czasów interpolacji jest mniejsza niż 0,20 dB
Liczba kanałów:	Jednordzeniowy, dwurdzeniowy, 4-rdzeniowy	Materiał ramy:	Metal lub plastik
Materiał rękawa:	Ceramiczne lub metalowe	Temperatura pracy (℃）:	-40 ~ +85
Temperatura przechowywania (℃）:	-40 ~ +85
Podkreślić:	Adapter światłowodowy o zmiennym tłumieniu ≤0 , 2dB , Ceramiczny lub metalowy łącznik optyczny

Adapter światłowodowy LC OM3 QUAD Asymetryczny do spawania z kołnierzem - ≤0,2dB straty, tuleja ceramiczno-metalowa, -40 do +85℃
