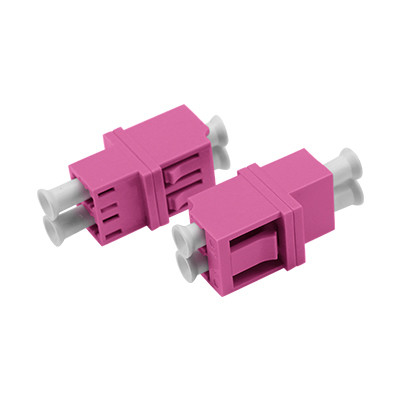

Adapter LC OM4 DX High-Low

Precyzyjny adapter światłowodowy zaprojektowany z myślą o optymalnej transmisji światła przy minimalnych stratach, charakteryzujący się doskonałą wymiennością i powtarzalnością.

Informacje o produkcie Zion

Kodeks Syjonu	Opis Syjonu
7235045	Adapter LC OM4 DX High-Low

Aplikacje

Adaptery światłowodowe precyzyjnie łączą dwa złącza, aby zmaksymalizować transmisję światła i zminimalizować straty. Adaptery te charakteryzują się niską tłumiennością wtrąceniową, doskonałą wymiennością i powtarzalnością. Każdy adapter przed wysyłką przechodzi testy funkcjonalne.

Opis produktu

Adapter światłowodowy umożliwia podłączenie tych samych lub różnych aktywnych złączy światłowodowych w obrębie linii światłowodowych, zapewniając nieprzerwane ścieżki optyczne przy minimalnych stratach. Precyzyjnie wyrównując powierzchnie końcowe włókien, maksymalizuje sprzężenie wyjściowej energii świetlnej z włóknami odbiorczymi, minimalizując jednocześnie wpływ na system. Te elementy pasywne idealnie nadają się do sieci telekomunikacyjnych, sieci telewizji kablowej, systemów pętli użytkownika i sieci lokalnych.

Adaptery komunikacyjne Hangzhou Zion oferują wysoką ognioodporność, niskie tłumienie wtrąceniowe, wysoką trwałość i szeroki zakres temperatur pracy.

Adaptery światłowodowe, zwane również łącznikami, to kompaktowe urządzenia przeznaczone do kończenia lub łączenia kabli i złączy światłowodowych pomiędzy dwiema liniami światłowodowymi.

Dane techniczne

Parametr	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Robocza długość fali (nm)		1310-1550	850-1300
Tłumienność wtrąceniowa (dB)	≤ 0,2
Strata zwrotna (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Powtarzalność (dB)	≤ 0,2
Strata przemienna (dB)	≤ 0,2
Trwałość	Zmiana czasów interpolacji 500 jest mniejsza niż 0,20dB
Liczba kanałów	Pojedynczy rdzeń, podwójny rdzeń, 4 rdzenie
Materiał ramy	Metal lub plastik
Materiał rękawa	Ceramiczne lub metalowe
Temperatura robocza (°C)	-40 ~ +85
Temperatura przechowywania (°C)	-40 ~ +85

Powiązane adaptery światłowodowe LC-LC

Kodeks Syjonu	Opis Syjonu
7235001	Plastikowy adapter/łącznik światłowodowy LC SX z kołnierzem
7235002	Plastikowy adapter/łącznik światłowodowy LC Dx Welding Symmetry z kołnierzem
7235003	LC QUAD Jednoczęściowy adapter/łącznik światłowodowy z tworzywa sztucznego z kołnierzem
7235004	SC Adapter/łącznik światłowodowy z tworzywa sztucznego z nogami
7235005	Osłona SC Unikaj laserowego plastikowego adaptera/łącznika światłowodowego bez kołnierza
7235006	SC SX Metal Unikaj laserowego adaptera/łącznika światłowodowego z kołnierzem
7235007	SC DX Metal Należy unikać adapterów/łączników światłowodowych z kołnierzem
7235008	Hybrydowy adapter/łącznik światłowodowy SC-FC SX
7235009	Hybrydowy adapter/łącznik światłowodowy SC-FC DX
7235010	Hybrydowy adapter/łącznik światłowodowy FC-ST SX
7235011	Hybrydowy adapter/łącznik światłowodowy FC-ST DX
7235012	Hybrydowy adapter/łącznik światłowodowy SC-LC SX
7235013	Hybrydowy adapter/łącznik światłowodowy SC-LC DX
7235014	Hybrydowy adapter/łącznik światłowodowy SC-ST SX
7235015	Hybrydowy adapter/łącznik światłowodowy SC-ST DX
7235016	Adapter/łącznik światłowodowy FC SX Big typu D
7235017	FC SX z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym
7235018	FC z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym

Typy złączy

Złącze LC

Używany w interfejsie światłowodowym LC do łączenia złączy modułów SFP. Zawiera łatwy w obsłudze mechanizm zatrzaskowy typu jack modułowy (RJ), powszechnie stosowany w routerach.

Złącze SC

Używany w interfejsie światłowodowym SC, podobny do RJ-45, ale bardziej płaski, z miedzianymi stykami kolumnowymi zamiast cienkimi miedzianymi pinami.

Złącze FC

Stosowany w interfejsie światłowodowym FC z zewnętrznym wzmocnieniem metalowej tulei i mocowaniem śruby rzymskiej, zwykle stosowany w ramach rozdzielczych ODF.

Złącze ST

Stosowany w interfejsie światłowodowym ST z okrągłą osłoną i mocowaniem na śrubę rzymską, powszechnie stosowany w światłowodowych ramkach dystrybucyjnych dla połączeń 10Base-F.

Usługi OEM/ODM

ZION Communication oferuje kompleksowe usługi OEM/ODM z profesjonalnym wsparciem zespołu badawczo-rozwojowego:

Dostosowane logo
Projekt etykiety/torby PE/kartonu

Zapytaj teraz

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 SZT
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	bez limitu

Tłumienie przemienne (dB):	≤ 0,2	Trwałość:	Zmiana o 500 czasów interpolacji jest mniejsza niż 0,20 dB
Liczba kanałów:	Jednordzeniowy, dwurdzeniowy, 4-rdzeniowy	Materiał ramy:	Metal lub plastik
Materiał rękawa:	Ceramiczne lub metalowe	Temperatura pracy (℃）:	-40 ~ +85
Temperatura przechowywania (℃）:	-40 ~ +85
Podkreślić:	Adapter światłowodowy o tłumieniu zmiennym ≤ 0 , 2 dB , Ceramiczny lub metalowy łącznik optyczny

LC OM4 DX Adapter światłowodowy o wysokiej i niskiej temperaturze działania z wymienną stratą ≤ 0,2 dB, rękawem ceramicznym lub metalowym i szeroką temperaturą pracy
