Przegląd produktu

Stałe tłumiki OMC zapewniają zdefiniowaną kontrolę sygnałów optycznych zarówno w produktach zintegrowanych, jak i dodatkowych.Te precyzyjne urządzenia ograniczają (zaciemniają) poziom sygnału optycznego do dokładnych wymagań projektu, zapewniając bardzo dokładną wydajność w różnych zastosowaniach.

Kluczowe cechy

Dokładne wartości osłabienia
Niski poziom PDL i utrata wstawienia
Precyzyjne polerowanie odbicia
Możliwość szybkiego połączenia
Stabilne tłumienie o wysokiej niezawodności
Zgodne z inicjatywami ekologicznymi w branży, w tym ROHS
GR910 Zgodne

Wnioski

Włókno-optyczny atenuator firmy ZION COMMUNICATIONS zmniejsza energię sygnału optycznego, aby zapobiec zniekształceniu odbiornika z powodu nadmiernego zasilania wejściowego.

Systemy CWDM i DWDM
Sieci centrów danych
Systemy CATV
Kalibracja urządzeń badawczych
Debigowanie wydajności mocy optycznej
Kalibracja przyrządów włókienniczych

Rodzaje złączy

Atenuator światłowodowy LC:Wyposażony w modułowy mechanizm zamknięcia podnośnika (RJ), powszechnie stosowany z modułami SFP w routerach.

Zmniejszacz światłowodowy SC:Projekt płaskiego interfejsu, wyróżniający się konfiguracją kontaktu miedzianego.

FC Atenuator światłowodowy:Wzmocnienie metalowe rękawówki z mocowaniem skrzynią obrotową, stosowane głównie w ramkach dystrybucyjnych ODF.

ST Atenuator światłowodowy:Okrągła konstrukcja powłoki z przymocowaniem skrzynią obrotową, powszechnie stosowana w oprawach dystrybucyjnych światła włókienniczego i połączeniach 10Base-F.

Specyfikacje techniczne

Parametry	FC, SC, LC, ST
Długość fali roboczej (nm)	1310-1550
Strata wstawienia (dB)	≤ 0.6
Strata zwrotu (dB)	≥ 45
Powtarzalność (dB)	≤ 0.2
Rozdzielczość (dB)	≤ 0.1
Strata zależna od długości fali (dB)	WDL≤ 0,3 (Pasowanie C+L)
Strata zależna od polaryzacji (dB)	PDL ≤ 0.2
Strata zależna od temperatury (dB)	TDL ≤ 0.2
Tolerancja 1-5 dB Słabnienia (dB)	± 0.5
Tolerancja 6-30 dB Słabnienia (nm)	± 10
Trwałość parzenia (cykle)	≥ 1000
Czas reakcji (dB/ms)	3
Dokładność kontroli osłabienia (dB)	± 0.5
Napięcie zasilania (DC)	± 5V
Temperatura pracy (°C)	-5 ~ +65
Temperatura przechowywania (°C)	-40 ~ +75

Powiązane produkty oświetleniowe

Kodeks Ziona	Kod produktu	Opis Syjonu
7237001	ZC11FXAADXX	LC APC Kobieta do LC APC mężczyzna Plug-in Fixed Fiber Optical Attenuator (1-25dB)
7237002	ZC11FXBBDXX	LC UPC Kobieta do LC UPC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237003	ZC11FXCCDXX	SC APC Kobieta do SC APC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237004	ZC11FXDDDXX	SC UPC Kobieta do SC UPC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237005	ZC12FXEEDXX	ST APC Kobieta do ST APC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237006	ZC11FXFFDXX	ST UPC Kobieta do ST UPC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237007	ZC11FXGGDXX	FC APC Kobieta do FC APC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237008	ZC11FXHHDXX	FC UPC Kobieta do FC UPC Mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237009	ZC11FXIIDXX	MU APC Kobieta do MU APC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237010	ZC12FXJJDXX	MU UPC Kobieta do MU UPC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237011	ZC11FXKKDXX	E2000 APC Kobieta do E2000 APC mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237012	ZC11FXLLDXX	E2000 UPC Kobieta do E2000 UPC Mężczyzna Plug-in Fixed Fiber Optical Attenuator ((1-25dB)
7237013	ZC12FXMMDXX	8F MPO Kobieta do mężczyzny MPO Atenuator światłowodowy ((1-20dB)
7237014	ZC11FXNNDXX	12F MPO Kobieta do mężczyzny MPO Atenuator światłowodowy ((1-20dB)
7237015	ZC11FXOODXX	24F MPO Kobieta do mężczyzny MPO Atenuator światłowodowy ((1-20dB)

Opakowanie i dostosowanie

Standardowe opakowania obejmują etykietowane i oznakowane kartony o rozmiarach: 34×22×15 cm, 44×34×24 cm lub 54×39×34 cm, wybrane w zależności od ilości zamówienia.

Usługi OEM/ODM

LC Female to LC male stałe atenuatory OMC są dostępne dla SM UPC (1-25dB) i SM APC (1-25dB).

Wdrożenie logo
Zastosowanie projektu etykiety/paku PE/kartonu
Profesjonalne wsparcie zespołu badawczo-rozwojowego

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 SZT
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	bez limitu

Trwałość krycia (cykl):	≥1000	Czas odpowiedzi (dB/ms):	3
Dokładność kontroli tłumienia (dB):	±0,5	Napięcie zasilania (DC):	± 5 V
Temperatura pracy (℃）:	-5 ~ +65	Temperatura przechowywania (℃）:	-40 ~ +75
Podkreślić:	OEM żeński na męski stały tłumik , tłumik optyczny FC APC na FC APC

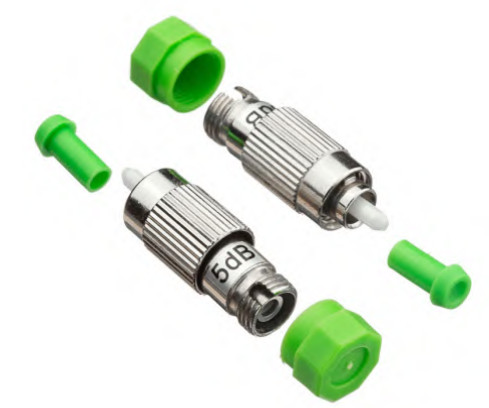

Tłumik światłowodowy FC APC żeński na FC APC męski, wtykowy, stały, z tłumieniem 1-25dB
