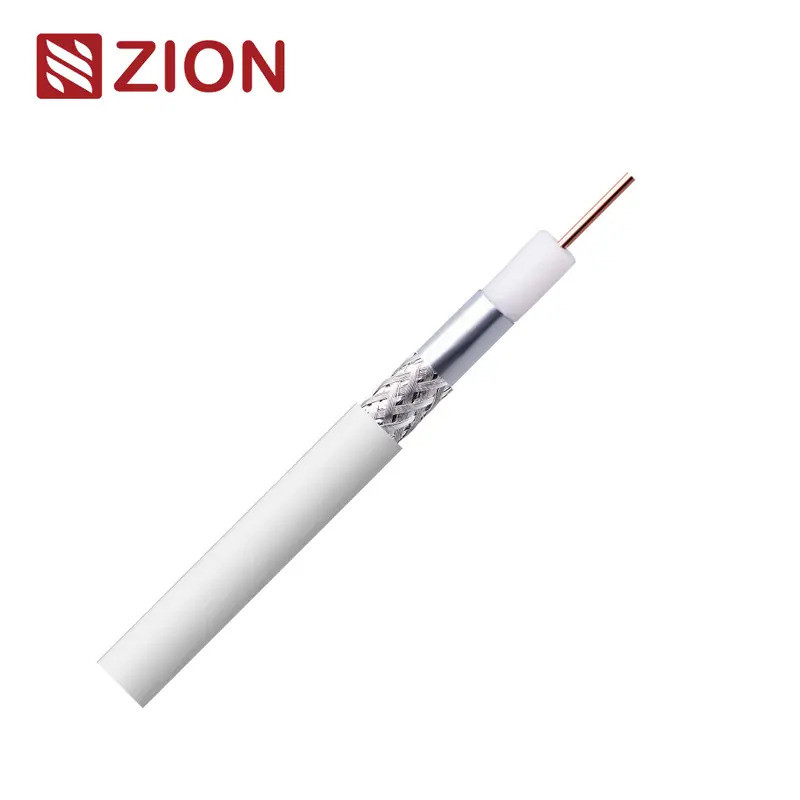

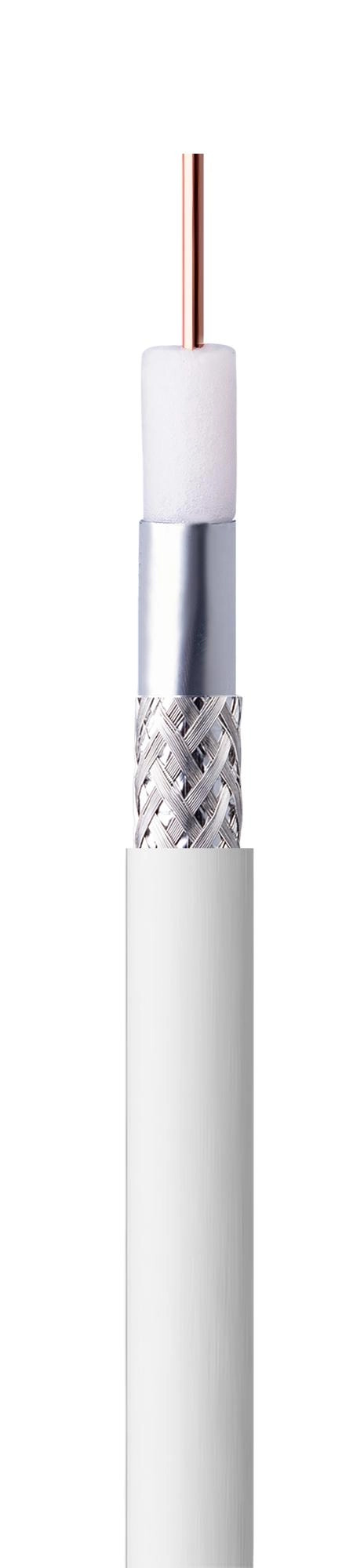

Kabel RG6+ z BRD703 SA Klasy A++ Eca - Wysokiej jakości rozwiązanie transmisji sygnału

Kluczowe informacje i parametry konstrukcyjne:

SKU:

7170001

Klasy CPR

Eca

Standardy:

EN50117-9-2
CEI-UNEL 36762
Wymogi dotyczące:

Materiał wewnętrznego przewodnika

Miedź zwykła (Cu)

Wielkość wewnętrznego przewodnika

10,13 ± 0,02 mm

Materiał izolacyjny

Polietylen pionowy ((PEG)

Rozmiar izolacji

40,75 ± 0,10 mm

Osłona 1

Aluminiowa taśma poliestrowa (AL/PET)

Wydzielanie wody (dielektryczne)

Jelly1

Osłona 2

Włókna do przędzania z miedzi (CuSn)

72% pokrycia

Włóczno

Materiał: LSZH

OD: 6,60 ± 0,10 mm

Kolor: Biały/Czarny lub na zamówienie

Zastosowanie

DOCSlS 3.1 (Data over Coax System)
CATV
4K-UHD
Instalacja wewnętrzna + zewnętrzna

Właściwości elektryczne i właściwości fizyczne:

Impedancja charakterystyczna

200 MHz 75±3 Ohm

Pojemność (@1kHz)

52 ± 2 pF/m.Nom

Wskaźnik prędkości

85% Nom.

Opór wewnętrzny przewodnika

18 Ω/km

Opór zewnętrznego przewodnika

100,7 Ω/km

Opór pętli

280,7 Ω/km

Włókno izolacyjne

3 kV

Maksymalny prąd (Ieff)

8 A

Strukturowa strata zwrotu (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Śledzenie Atenuacja (SA)
SA-klasa A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 90 dB

Impedancja przeniesienia

5-30 MHz

<20,5 mOhm/m

Min.Promiar gięcia

35/70 mm

Maksymalna siła ciągnięcia kabla

150 N

Temperatura pracy

-20 / +80 °C

Atenuacja (w temperaturze 20°C)

Częstotliwość (MHZ)

Maksymalna atenuacja (dB/100 m)

5

1.40

10

1.90

30

3.00

50

4.00

200

8.10

300

9.90

470

12.60

*Powyższe dane są jedynie do celów odniesienia, pierwszeństwo ma sprawozdanie z badań z rzeczywistego zamówienia.

Informacje o zamówieniu:

Oznakowanie

HANGZHOU ZION 7170002 75 OHM RG6+ BRD703 SA Klasa A++ Eca EN50117-9-2 DDMMYY 001M-100M

Pakiet

100M/roll, 300M/WS (lub na żądanie klienta)

Czas dostawy

Zwykle 25 dni po otrzymaniu depozytu.

Marka

HELLOSIGNAL® lub OEM

Usługa internetowa:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

Wiadomość e-mail

info@zion-communication.com

Usługa OEM:

Kolor

Możemy dostosować kolor kurtki na podstawie RAL Classic

Drukowanie

Możemy wydrukować na zamówienie słowa na kurtce

Opakowanie i etykieta

Możemy dostosować design cewki, kartonu i etykiet.
