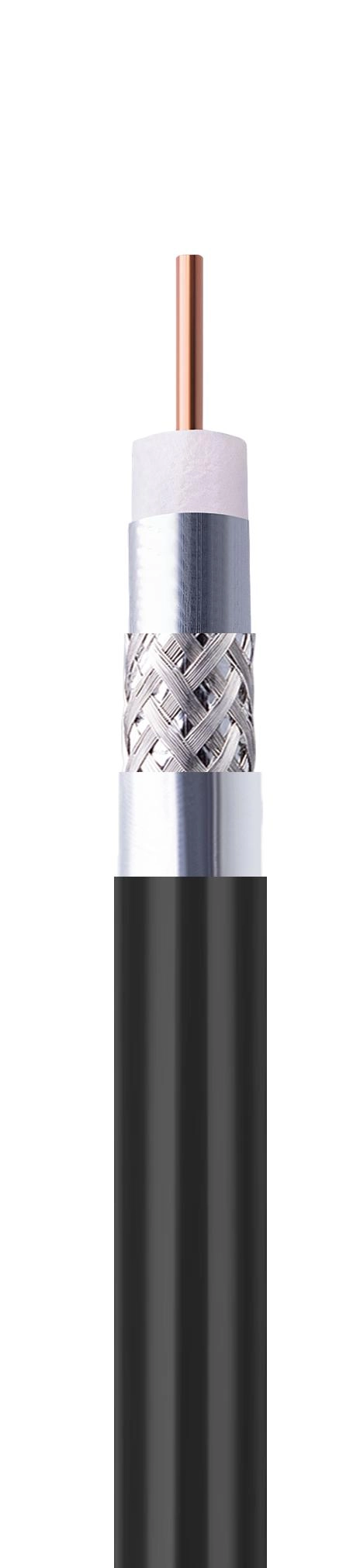

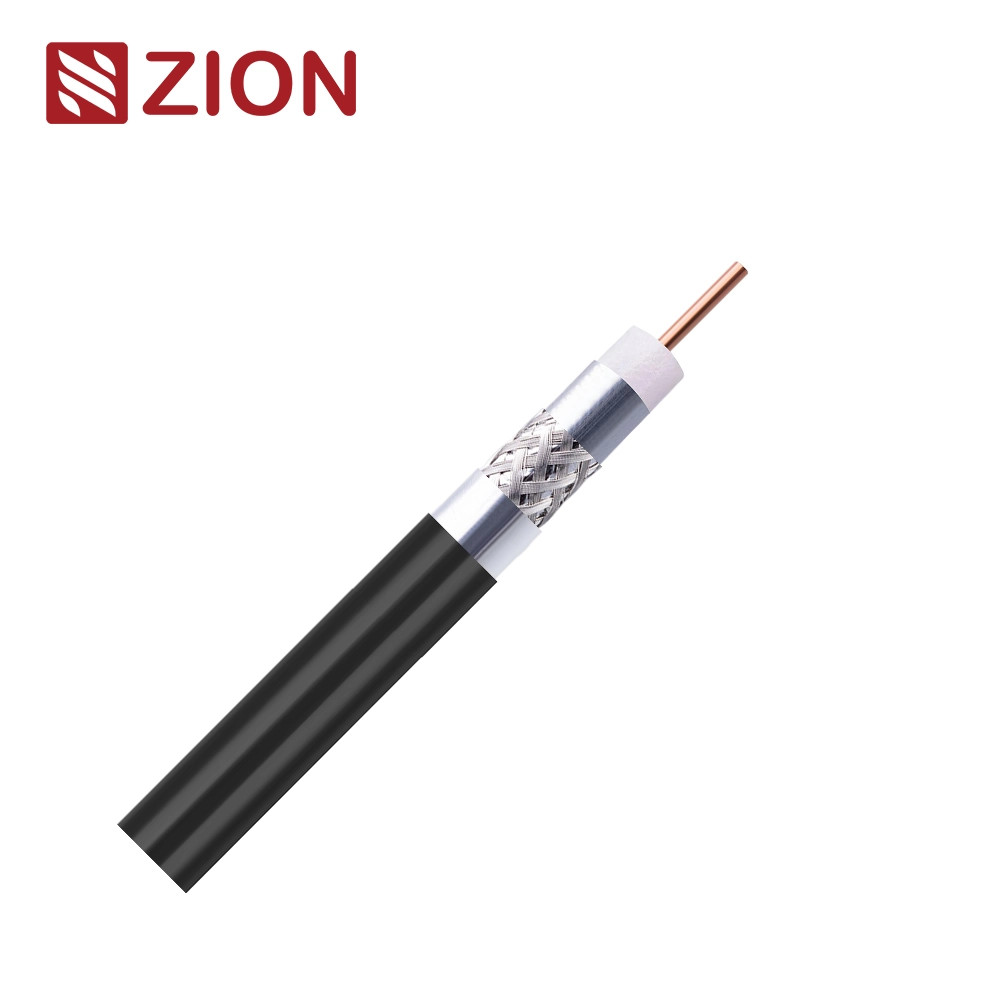

Kabel RG11T - SA klasa A++ Fca do transmisji sygnału wyższej klasy

Kluczowe informacje i parametry konstrukcyjne:

SKU:

7170105

Klasy CPR

FCA

Standardy:

EN50117-11-2
CEI-UNEL 36762
Wymogi dotyczące:

Materiał wewnętrznego przewodnika

Miedź zwykła (Cu)

Wielkość wewnętrznego przewodnika

10,63 ± 0,03 mm

Materiał izolacyjny

Polietylen pionowy ((PEG)

Rozmiar izolacji

70,20 ± 0,10 mm

Osłona 1

Al/Pet/Al+Sur

Osłona 2

Włókna do przędzania z miedzi (CuSn)

63% zasięgu

Osłona 3

Al/Pet J-folia

Włóczno

Materiał: PE

OD: 10,30 ± 0,20 mm

Kolor: Biały/Czarny lub na zamówienie

Zastosowanie

DOCSIS 3.1 (Dane w systemie koaksjalnym)
CATV
4K-UHD
Instalacja zewnętrzna i podziemna

Właściwości elektryczne i właściwości fizyczne:

Impedancja charakterystyczna

200 MHz 75±3 Ohm

Pojemność (@1kHz)

52 ± 2 pF/m.Nom

Wskaźnik prędkości

85% Nom.

Opór wewnętrzny przewodnika

80,50 Ω/km

Opór zewnętrznego przewodnika

70,50 Ω/km

Opór pętli

16 Ω/km

Włókno izolacyjne

8 kV

Maksymalny prąd (Ieff)

16 A

Strukturowa strata zwrotu (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Śledzenie Atenuacja (SA)
SA-klasa A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 85 dB

Impedancja przeniesienia

5-30 MHz

<20,5 mOhm/m

Min.Promiar gięcia

100 mm

Maksymalna siła ciągnięcia kabla

300 N

Temperatura pracy

-40 / +80 °C

Atenuacja (w temperaturze 20°C)

Częstotliwość (MHZ)

Maksymalna atenuacja (dB/100 m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.20

300

6.40

470

8.10

*Powyższe dane są jedynie do celów odniesienia, pierwszeństwo ma sprawozdanie z badań z rzeczywistego zamówienia.

Informacje o zamówieniu:

Oznakowanie

HANGZHOU ZION 7170105 75 OHM RG11T SA Klasa A++ Fca EN50117-9-2 DDMMYY 001M-100M

Pakiet

100M/roll, 300M/WS (lub na żądanie klienta)

Czas dostawy

Zwykle 25 dni po otrzymaniu depozytu.

Marka

HELLOSIGNAL® lub OEM
