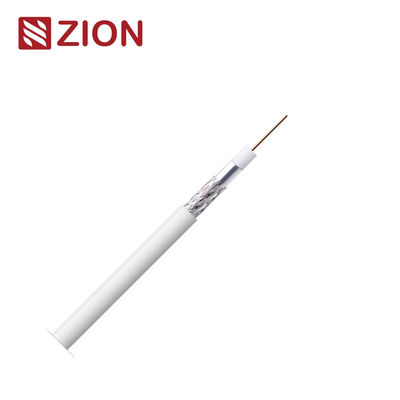

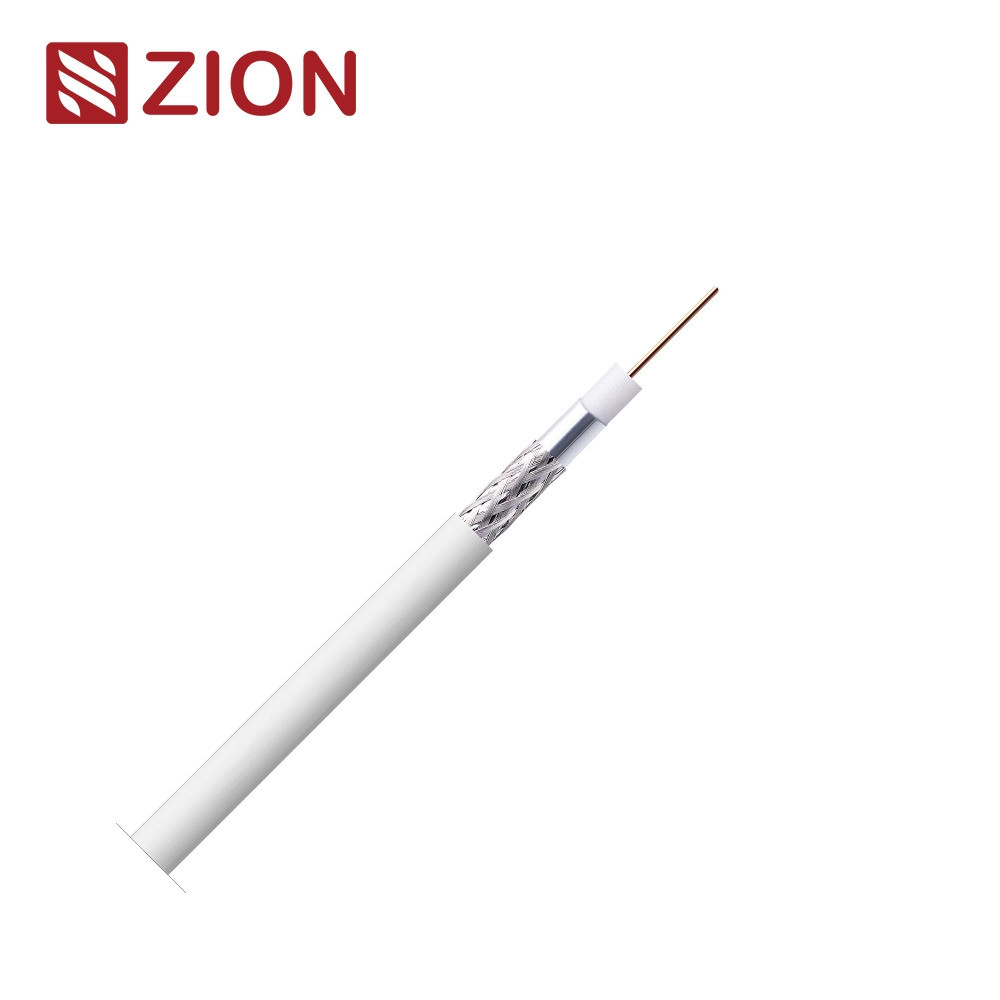

Kabel mini RG59 - SA klasa A Eca dla niezawodnej transmisji sygnału

Kluczowe informacje i parametry konstrukcyjne:

SKU:

7170301

Klasy CPR

Eca

Standardy:

EN50117-9-2
CEI-UNEL 36762
Wymogi dotyczące:

Materiał wewnętrznego przewodnika

Miedź zwykła (Cu)

Wielkość wewnętrznego przewodnika

00,41 ± 0,02 mm

Materiał izolacyjny

Polietylen pionowy ((PEG)

Rozmiar izolacji

10,90 ± 0,10 mm

Osłona 1

Al/Pet/Al+Sur

Osłona 2

Włókna do przędzania z miedzi (CuSn)

70% zasięgu

Włóczno

Materiał: PVC

OD: 3,60 ± 0,10 mm

Kolor: Biały/Czarny lub na zamówienie

Zastosowanie

Instalacja wewnętrzna

Właściwości elektryczne i właściwości fizyczne:

Impedancja charakterystyczna

200 MHz 75±3 Ohm

Pojemność (@1kHz)

55±3 pF/m

Wskaźnik prędkości

82% Nom.

Opór wewnętrzny przewodnika

310 Ω/km

Opór zewnętrznego przewodnika

30 Ω/km

Opór pętli

340 Ω/km

Włókno izolacyjne

20,5 kV

Maksymalny prąd (Ieff)

Strukturowa strata zwrotu (SRL)

5 - 470 MHz

> 25 dB

470 - 1000 MHz

> 21 dB

1000 - 2000 MHz

> 20 dB

2000 - 3000 MHz

> 18 dB

Śledzenie Atenuacja (SA)
SA-klasa A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 85 dB

2000 - 3000 MHz

> 75 dB

Impedancja przeniesienia

5-30 MHz

<10 mOhm/m

Min.Promiar gięcia

26/52 mm

Maksymalna siła ciągnięcia kabla

90 N

Temperatura pracy

-20 / +80 °C

Atenuacja (w temperaturze 20°C)

Częstotliwość (MHZ)

Maksymalna atenuacja (dB/100 m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*Powyższe dane są jedynie do celów odniesienia, pierwszeństwo ma sprawozdanie z badań z rzeczywistego zamówienia.

Informacje o zamówieniu:

Oznakowanie

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA Klasy A Eca
EN50117-9-2 DDMMYY 001M-100M

Pakiet

100M/roll, 300M/WS (lub na żądanie klienta)

Czas dostawy

Zwykle 25 dni po otrzymaniu depozytu.

Marka

HELLOSIGNAL® lub OEM
